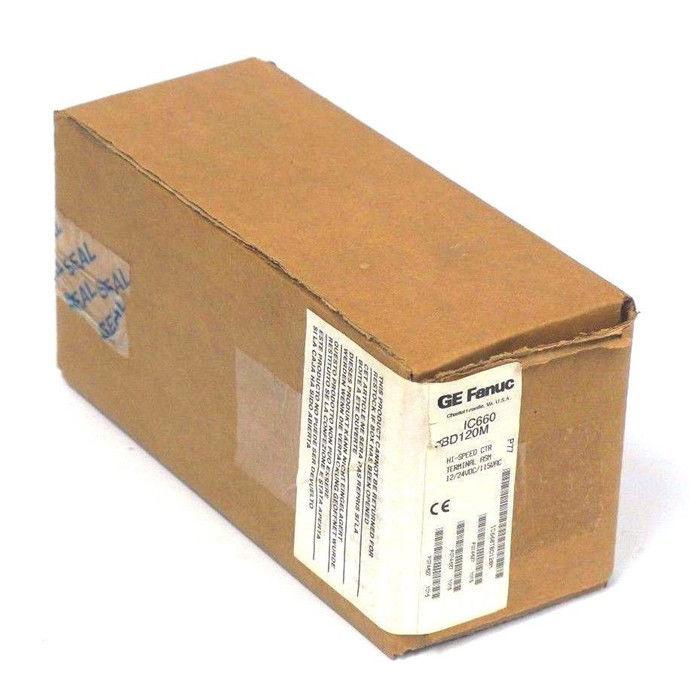

Γερμανία IC660TBD120 60 milli μέγιστα 1,8 χιλιόγραμμα Amps milli Amps χαρακτηριστικά 250

Γερμανία IC660TBD120 60 milli μέγιστα 1,8 χιλιόγραμμα Amps milli Amps χαρακτηριστικά 250

Πληροφορίες Γερμανία IC660TBD120 προϊόντων:

Η τελική συνέλευση IC660TBD120 είναι μέρος της I/O σειράς μεγαλοφυίας και σχεδιάζεται από τη Γερμανία Fanuc. Η τελική συνέλευση έχει μια λειτουργούσα σειρά τάσης 93 έως 132 βολτ εναλλασσόμενου ρεύματος και ένα φάσμα συχνότητας 47 έως 63 Hertz. Εκτός από αυτόν, ο κυματισμός του τερματικού είναι μέγιστο 10% και μπορεί επίσης να συνδεθεί με τις ΣΥΝΕΧΕΊΣ πηγές ισχύος με τις λειτουργούσες σειρές 10 έως 30 βολτ.

Η απαίτηση λειτουργίας εναλλασσόμενου ρεύματος περιλαμβάνει 60 milliamps χαρακτηριστικού τρέχοντος και 250 milliamps του μέγιστου ρεύματος. Εκτός από αυτόν, η ΣΥΝΕΧΗΣ πηγή ισχύος χρειάζεται μια τρέχουσα σειρά 200 έως 300 milliamps. Η τελική συνέλευση IC660TBD120 χαρακτηρίζει τον τύπο μεγάλων αντίθετο φραγμών και έχει έναν χρόνο εγκατάλειψης 1 κύκλου για τη λειτουργία εναλλασσόμενου ρεύματος και έναν χρόνο εγκατάλειψης 10 χιλιοστών του δευτερολέπτου σε 12 βολτ ή 75 χιλιοστών του δευτερολέπτου 24 βολτ για τη ΣΥΝΕΧΉ λειτουργία.

Η τελική συνέλευση IC660TBD120 χρησιμοποιείται για τις εφαρμογές όπως ο υλικός χειρισμός, ο έλεγχος διεργασίας, ο έλεγχος κινήσεων, flowmeter στροβίλων, και οι εφαρμογές μέτρησης ταχύτητας. Ο χαρακτηρισμένος αντίθετος φραγμός είναι απολύτως διαμορφώσιμος και είναι συμβατός με ποικίλα τμήματα PLC. Η τελική συνέλευση IC660TBD120 έχει ένα ποσοστό αρίθμησης που περιλαμβάνει 200 kilohertz όταν επιλέγεται ένας υψηλής συχνότητας ταξινομητής και 40 Hertz όταν χρησιμοποιείται ένα χαμηλής συχνότητας φίλτρο|

Η τελική συνέλευση έχει μια πτώση τάσης παραγωγής 2 βολτ σε μια τυποποιημένη εισροή και 0,25 βολτ σε μια τρέχουσα εκτίμηση 0,5 αμπέρ. Το τερματικό έχει ένα μέγιστο ρεύμα εισροής 3 Amps ανά παραγωγή και μέγιστο overcurrent κυκλωμάτων κατώτατο όριο 4 αμπέρ. Το μέγιστο ρεύμα παραγωγής σταθερού κράτους φραγμών είναι 2 Amps

Συνδέσεις δύναμης παραγωγής τα τέσσερα αποτελέσματα του φραγμού:
(O1 μέσω O4) απαιτήστε ένα 5VDC στην πηγή 30VDC. Εάν τα λογική-ισόπεδα σήματα απαιτούνται για τα αποτελέσματα και το συνολικό φορτίο τους δεν θα είναι περισσότερο από 200mA, η παραγωγή +5V του φραγμού μπορεί να χρησιμοποιηθεί ως πηγή ισχύος.
Η δύναμη παραγωγής μπορεί επίσης να προέλθει από την ίδια ΣΥΝΕΧΗ πηγή που χρησιμοποιείται για τη δύναμη φραγμών, ή μια χωριστή ΣΥΝΕΧΗ πηγή ισχύος. Σύνδεση VL+

Εάν κανένα αποτέλεσμα φραγμών (O1 μέσω O4) δεν θα χρησιμοποιηθεί, άλτης η παραγωγή +5V του φραγμού σε VL+.

Εάν VL+ δεν συνδέεται, ο φραγμός θα παραγάγει τα ψεύτικα αποτυχημένα μηνύματα διακοπτών. Δύναμη παραγωγής από το τερματικό +5V να χρησιμοποιηθεί η παραγωγή +5VDC του φραγμού ως πηγή ισχύος παραγωγής, άλτης το τερματικό παραγωγής +5 βολτ σε VL+.

Δείτε την απεικόνιση για τη δύναμη εναλλασσόμενου ρεύματος με το ΣΥΝΕΧΈΣ στήριγμα. Δύναμη παραγωγής από τη πηγή ισχύος ΣΥΝΕΧΩΝ φραγμών εάν τα αποτελέσματα θα τροφοδοτηθούν από την ίδια ΣΥΝΕΧΗ πηγή που χρησιμοποιείται για τη δύναμη φραγμών, άλτης VL+ σε DC+.

Η δύναμη παραγωγής από μια χωριστή ΣΥΝΕΧΗ πηγή εάν η δύναμη παραγωγής θα προέλθει από μια χωριστή εξωτερική ΣΥΝΕΧΗ πηγή (όχι η ίδια παροχή ηλεκτρικού ρεύματος που χρησιμοποιείται για τη δύναμη φραγμών), εγκαθιστά την εξωτερική πηγή στα τερματικά VL+ και συνεχούς ρεύματος.

IC660TBD120 λεπτομέρειες:
