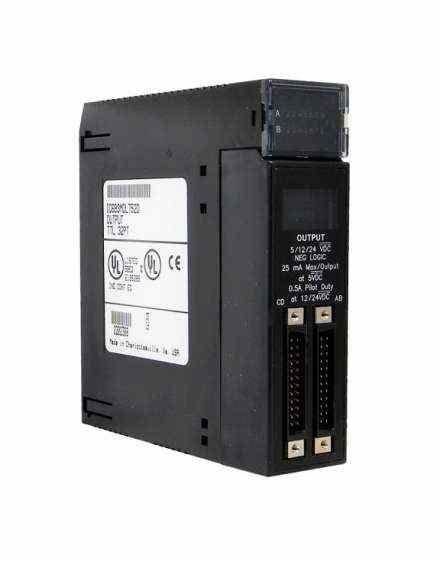

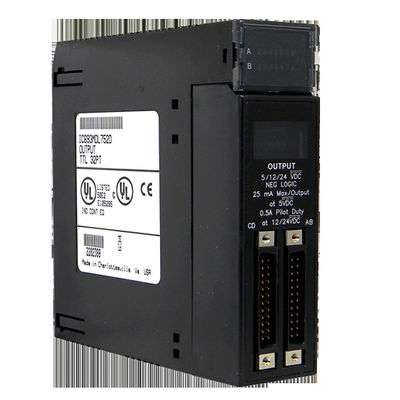

Πληροφορίες Γερμανία IC693MDL752 προϊόντων:

Το IC693MDL752 είναι μια με διπλό σύστημα λειτουργίας ιδιαίτερη ενότητα παραγωγής από την οικογένεια προϊόντων ελεγκτών λογικής σειράς 90-30 προγραμματίσημη (PLC). Αυτή η οικογένεια προϊόντων κατασκευάζεται στο παρελθόν από τη Γερμανία Fanuc εντούτοις, που αποκτιέται πρόσφατα από την αυτοματοποίηση του Emerson. Αυτή η ενότητα υποστηρίζει το 12/24 VDC τρόπο και τον τρόπο 5VDC TTL, αρνητική ενότητα παραγωγής λογικής. Χαρακτηρίζει τριάντα δύο (32) αποτελέσματα σημείου στις ομάδες τεσσάρων (4) με κάθε ομάδα που έχει οκτώ (8) κανάλια κάθε ένα παραγωγής.

Ανάλογα με το λειτουργούντα τρόπο της ενότητας, το ρεύμα παραγωγής ανά σημείο ποικίλλει. Συγκεκριμένα, με το 12/24 VDC τρόπο, η εκτίμηση ρευμάτων παραγωγής της ενότητας είναι 0,5 αμπέρ ανά σημείο, 4 αμπέρ ανά ομάδα, και 3 αμπέρ μεγίστου ανά κοινή καρφίτσα ενώ όταν διαμορφωμένο για να λειτουργήσει στον τρόπο TTL, έχει κάθε κανάλι παραγωγής μια εκτίμηση ρευμάτων παραγωγής 0,25 μΑ. Ομοίως, η τάση παραγωγής ποικίλλει ανάλογα με τον επιλεγμένο τρόπο. Στο 12/24 VDC τρόπο, η σειρά τάσης παραγωγής είναι 10,2 - 28,8 VDC με μια ονομαστική παραγωγή 24 VDC. Για τον τρόπο TTL, η σειρά τάσης παραγωγής είναι 4,75 VDC - 5,25 VDC με μια ονομαστική τάση παραγωγής 5 VDC.

Οι ομάδες κάθε παραγωγής είναι ανεξάρτητα διαμορφώσιμες για να λειτουργήσουν στο 12/24 VDC ή TTL τρόπο που παρέχει τη λειτουργική ευελιξία. Αυτή η ενότητα έχει εκτιμήσει την απομόνωση 1500 βολτ μεταξύ της πλευράς τομέων και της πλευράς λογικής και 250 βολτ μεταξύ των ομάδων. Δύο (2) μέθοδοι συστήνονται κατά να συνδέσουν με καλώδιο τις συσκευές παραγωγής σε αυτήν την ενότητα ιδιαίτερα, την άμεση μέθοδο με τη χρήση IC693CBL327 και προ-συνδεμένα με καλώδιο τα IC693CBL328 καλώδια όπου ένα τέλος είναι ένας προσυναρμολογημένος συνδετήρας ενώ το άλλο τέλος του καλωδίου πετά τους μολύβδους. Μια άλλη υποστηριγμένη μέθοδος είναι η μέθοδος TBQC που χρησιμοποιεί έναν τελικό φραγμό συνδέει γρήγορα.

Το IC693MDL752 είναι 5 έως 24 εκτιμημένης συνεχές ρεύμα TTL αρνητικής λογικής βολτ ενότητας παραγωγής για τη σειρά 90-30 PLCs από τη Γερμανία Fanuc. Η αρνητική ενότητα παραγωγής λογικής IC693MDL752 παρέχει 32 ιδιαίτερα αποτελέσματα που τακτοποιούνται σε 4 ομάδες που είναι απομονωμένες μεταξύ τους. Κάθε ομάδα 4 αποτελεσμάτων έχει της κοινό. Τα αποτελέσματα στην ενότητα βυθίζουν τα αποτελέσματα τύπων ή τα αρνητικά αποτελέσματα λογικής για τα οποία το ΕΠΑΝΩ κράτος αντιστοιχεί σε ένα ενεργό χαμηλό κράτος παραγωγής. Η αρνητική ενότητα παραγωγής λογικής IC693MDL752 έχει 2 λειτουργούντες τρόπους. Στον τρόπο TTL, τα αποτελέσματα ενότητας μπορούν να μεταστρέψουν τα φορτία σε 5 βολτ ΣΥΝΕΧΟΎΣ τάσης και μπορούν να βυθίσουν ένα μέγιστο ρεύμα 25 milliamps ανά σημείο. Στο ΣΥΝΕΧΗ τρόπο 12/24 βολτ, τα αποτελέσματα ενότητας μπορούν να μεταστρέψουν τα φορτία άνω των 12 έως 24 βολτ ΣΥΝΕΧΩΝ και μπορούν να βυθίσουν ένα μέγιστο ρεύμα 0,5 Amps ανά σημείο.

Κάθε ομάδα αποτελεσμάτων στην αρνητική ενότητα παραγωγής λογικής IC693MDL752 μπορεί να χρησιμοποιηθεί στο λειτουργούντα τρόπο που απαιτείται για οποιαδήποτε ιδιαίτερη εφαρμογή. Κατά χρησιμοποίηση των διαφορετικών ομάδων στους διαφορετικούς λειτουργούντες τρόπους, την αποτελέσματα του ηλεκτρικού θορύβου πρέπει να εξεταστούν. Το ένα που ενσωματώνεται σηκώνει τον αντιστάτη παρέχεται για κάθε σημείο παραγωγής. Backplane η απομόνωση μεταξύ της πλευράς λογικής και της πλευράς τομέων παρέχεται μέσω opto-couplers. Οι δείκτες των οδηγήσεων στην αρνητική ενότητα παραγωγής λογικής IC693MDL752 παρέχουν τις αναπροσαρμογές θέσης για τα σημεία παραγωγής. Η αρνητική ενότητα παραγωγής λογικής IC693MDL752 χρησιμοποιεί 32 μπιτ των ιδιαίτερων δεδομένων εξόδου.

Οι συνδέσεις από την αρνητική ενότητα παραγωγής λογικής IC693MDL752 στα κυκλώματα παραγωγής γίνονται μέσω 2 αρσενικών 24 συνδετήρων καρφιτσών που τοποθετούνται στη μπροστινή πλευρά της I/O ενότητας. Οι μέγιστες τρέχουσες εκτιμήσεις παραγωγής στον τρόπο TTL και στον τρόπο 12/24 βολτ είναι 25 milliamps και 0,5 Amps ανά σημείο, αντίστοιχα.

Προδιαγραφές:

IC693MDL752 λεπτομέρειες:
