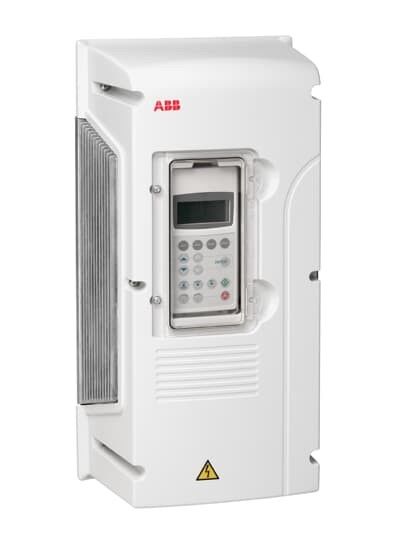

ABB ACS800-01-0006-3+P901 4kW 10,9A ο αριθμός φάσεων είναι μέγεθος R2 3 πλαισίων

ABB ACS800-01-0006-3+P901 4kW 10,9A ο αριθμός φάσεων είναι μέγεθος R2 3 πλαισίων

Πληροφορίες ABB ACS800-01-0006-3+P901 προϊόντων:

ACS800 οι ενότητες περιλαμβάνουν όλα που απαιτούνται για μια πλήρη κίνηση, είναι εκεί πάντα μια ενσωματωμένη αρμονική φιλτράροντας έμφραξη, παραδείγματος χάριν. Υπάρχει επίσης μια ευρεία επιλογή της κατασκευής - στις επιλογές όπως το φιλτράρισμα EMC και τις διαφορετικές επιλογές I/O και επικοινωνίας.

Εκτός από αυτούς μια επιλογή των εξωτερικών εξαρτημάτων είναι επίσης διαθέσιμη. Όλες οι ενότητες μπορούν να τοποθετηθούν δίπλα-δίπλα. Εκτός από τις ενότητες που σχεδιάζονται για τη συνέλευση γραφείων, η τεκμηρίωση συνελεύσεων γραφείων συμπεριλαμβάνεται. Η τεκμηρίωση δίνει τα παραδείγματα των διαφορετικών εγκαταστάσεων γραφείων, τα παραδείγματα των σχεδίων, και τους υπαινιγμούς στην επιλογή του βοηθητικού εξοπλισμού. Η ευελιξία και το programmability των ενοτήτων τους καθιστούν πολύ βιώσιμους για τις διάφορες ανάγκες εφαρμογής στους διαφορετικούς τομείς της βιομηχανίας.

Κύρια τυποποιημένα χαρακτηριστικά γνωρίσματα υλικού:
− Μεγέθη R2i πλαισίων στον πίνακα ελέγχου R5i μέσα της ενότητας
− Μεγέθη R7i πλαισίων στον πίνακα ελέγχου nxR8i έξω από την ενότητα
− Εκτενές, προγραμματίσημο I/O
− Τρία I/O και αυλακώσεις επέκτασης fieldbus
− Εισαγωγές που απομονώνονται με γαλβανισμό
− Βελτιστοποιημένο σχέδιο για τη συνέλευση γραφείων
− Μορφωματικό σχέδιο που επιτρέπει τη ευρεία ποικιλία των παραλλαγών
− Συμπαγές σχέδιο
− Μακριοί ανεμιστήρας και πυκνωτές διάρκειας ζωής
φίλτρα − du/dt ως πρότυπα σε παράλληλο συνδεδεμένο R8i και σε ενιαίο ή παράλληλο που συνδέεται 690 μονάδες αναστροφέων Β
− Τοποθετώντας στο μέγεθος R2i πλαισίων τοίχων γραφείων σε R7i και στο πάτωμα γραφείων για R8i και την ενότητα ανεφοδιασμού D3/D4
− Ρόδες και συνδετήρες βουλωμάτων στον αναστροφέα R8i και
Ενότητα ανεφοδιασμού − D3/D4
− Ντυμένοι πίνακες
Μονάδες LCL-φίλτρων − σε ISUs

Φύση προϊόντων:
Ο άμεσος έλεγχος ροπής, δεν επιτυγχάνεται στον κλιμακωτό έλεγχο. Συστήνεται να ενεργοποιηθεί ο κλιμακωτός τρόπος ελέγχου στις ακόλουθες ειδικές εφαρμογές: ï στις κινήσεις multimotor:
1) εάν το φορτίο δεν μοιράζεται εξίσου μεταξύ των μηχανών,
2) εάν οι μηχανές είναι διαφορετικών μεγεθών, ή
3) εάν οι μηχανές πρόκειται να αλλαχτούν μετά από τον προσδιορισμό ï μηχανών εάν το ονομαστικό ρεύμα της μηχανής είναι λιγότερο από 1/6 του ονομαστικού ρεύματος παραγωγής της κίνησης ï εάν η κίνηση χρησιμοποιείται χωρίς ένα συνδεδεμένο μηχανή (π.χ. δοκιμαστικά) ï η κίνηση τρέχει μια μέση μηχανή τάσης μέσω επιταχύνει το μετασχηματιστή. Στον κλιμακωτό τρόπο ελέγχου, μερικά τυποποιημένα χαρακτηριστικά γνωρίσματα δεν είναι διαθέσιμα.

Τα πραγματικά σήματα διάφορα πραγματικά σήματα είναι διαθέσιμα:

• Ταχύτητα και ροπή μηχανών συχνότητας, ρευμάτων, τάσης και ισχύος ï παραγωγής κίνησης
• Τάση κεντρικών αγωγών και ενδιάμεση ΣΥΝΕΧΗΣ τάση κυκλωμάτων
• Ενεργές τιμές αναφοράς ï θέσης ελέγχου (τοπικής, EXT1 ή EXT2)
• Λειτουργών χρόνος θερμοκρασίας ï κίνησης αντίθετο (η), KWH αντίθετα προς
• Ψηφιακή I/O και αναλογική I/O θέση
• Οι πραγματικές τιμές ελεγκτών PID (εάν η μακροεντολή ελέγχου PID επιλέγεται) τρία σήματα μπορούν να παρουσιαστούν ταυτόχρονα στην επίδειξη πινάκων ελέγχου. Είναι επίσης δυνατό να διαβαστούν οι τιμές μέσω της τμηματικής σύνδεσης επικοινωνίας ή μέσω των αναλογικών αποτελεσμάτων.

ACS550-U1-xxxA-Χ και ACS550-U1-xxxA-x+B055
ACS550-CC-xxxA-Χ, ACS550-CC-xxxA-X+B055 και ACS550-xxxA-x+B058 ACS550-PD-xxxA-Χ,
ACS550-PD-xxxA-X+B055 και ACS550-PD-xxxa-X+b058 ACS550-PC-xxxA-Χ,
ACS550-PC-xxxA-X+B055 και ACS550-PC-xxxa-X+b058
ACH550-UH-xxxA-Χ, ACH550-UH-xxxA-X+B055
ACH550-VDR-xxxA-Χ και ACH550-VCR-xxxA-Χ
ACH550-BDR-xxxA-Χ, ACH550-BDR-xxxA-X+B055 και ACH550-BDR-xxxA-X+B058
ACH550-BCR-xxxA-Χ, ACH550-BCR-xxxA-X+B055 και ACH550-BCR-xxxA-X+B058
ACH550-CC-xxxA-Χ, ACH550-CC-xxxA-X+B055 και ACH550-CC-xxxA-X+B058
ACH550-CD-xxxA-Χ, ACH550-CD-xxxA-X+B055 και ACH550-CD-xxxA-X+B058
ACH550-ΠΠΑ-xxxA-Χ, ACH550-ΠΠΑ-xxxA-X+B055 και ACH550-ΠΠΑ-xxxa-X+b058
ACH550-PCR-xxxA-Χ, ACH550-PCR-xxxA-X+B055 και ACH550-PCR-xxxa-X+b058

Σημειώσεις: 1. xxxA δείχνει εκτιμημένο το κίνηση ρεύμα παραγωγής και κυμαίνεται από 04A6 ως 645A
2. – το Χ δείχνει την εκτίμηση τάσης εισαγωγής κινήσεων και μπορεί να έχει τις τιμές 2, 4 και 6
3. Οι συμπληρωματικοί κωδικοί επιλογής προσδιορίζονται από +xxx. Η χρήση +P918 για R1 οδηγεί για να εξασφαλίσει αμερικανική κατασκευή

Αριθμός μερών Πλαίσιο HP Al HP AH

ACS800-U1-0001-2+P901 R2 1 4.7 0,75 3.5
ACS800-U1-0002-2+P901 R2 1.5 6.6 1 4.6
ACS800-U1-0003-2+P901 R2 2 8.1 1.5 6.6
ACS800-U1-0004-2+P901 R2 3 11 2 7.5
ACS800-U1-0006-2+P901 R3 5 21 3 13
ACS800-U1-0009-2+P901 R3 7.5 27 5 1 7
ACS800-U1-0011-2+P901 R3 10 34 7.5 25
ACS800-U1-0016-2+P901 R4 15 42 10 31
ACS800-U1-0020-2+P901 R4 20 54 15 42
ACS800-U1-0025-2+P901 R5 25 69 20 54
ACS800-U1-0,030-2+P901 R5 30 80 25 68
ACS800-U1-0040-2+P901 R5 40 104 30 80
ACS800-U1-0050-2+P901 R6 50 132 40 104
ACS800-U1-0060-2+P901 R6 60 157 50 130
ACS800-U1-0070-2+P901 R6 75 192 60 154
