ΕΝΌΤΗΤΑ 2 AMP 5 ΣΗΜΕΊΟ 120/240 VAC ΠΑΡΑΓΩΓΉΣ ΤΗΣ ΓΕΡΜΑΝΊΑΣ IC693MDL390 ΠΟΥ ΑΠΟΜΟΝΏΝΕΤΑΙ

ΕΝΌΤΗΤΑ 2 AMP 5 ΣΗΜΕΊΟ 120/240 VAC ΠΑΡΑΓΩΓΉΣ ΤΗΣ ΓΕΡΜΑΝΊΑΣ IC693MDL390 ΠΟΥ ΑΠΟΜΟΝΏΝΕΤΑΙ

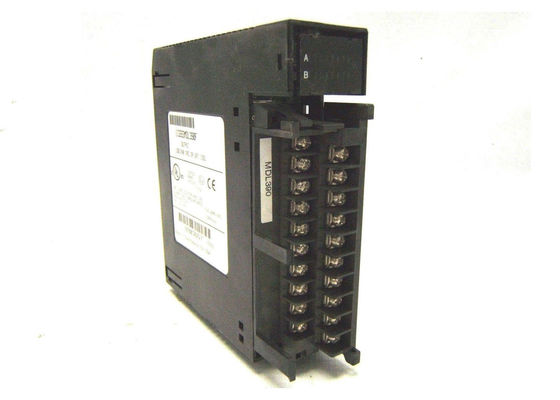

Πληροφορίες Γερμανία IC693MDL390 προϊόντων:

Το IC693MDL390 είναι μια (5) ιδιαίτερη ενότητα παραγωγής καναλιών πέντε που ανήκει στην κατηγορία προϊόντων σειράς 90-30 προγραμματίσημων ελεγκτών λογικής (PLC). Στο παρελθόν κατασκευασμένη από τη Γερμανία Fanuc τώρα κάτω από την αυτοματοποίηση του Emerson, αυτή η ενότητα χαρακτηρίζει κυρίως τα χωριστά απομονωμένα κανάλια παραγωγής, που παρέχουν μια σειρά τάσης παραγωγής 85-264 VAC και συχνότητα του 50/60 Hz. Κάθε κανάλι παραγωγής παράγει ένα μέγιστο 2 αμπέρ ανά σημείο ενώ το μέγιστο ρεύμα παραγωγής ανά ενότητα σε 45 βαθμό Κέλσιος είναι 5 αμπέρ ενώ ένα μέγιστο 2 αμπέρ μπορεί να παραχθεί σε μια λειτουργούσα θερμοκρασία 60 βαθμού Κέλσιος. Μεταξύ κάθε σημείου παραγωγής, η εκτίμηση απομόνωσης είναι 500 βολτ ενώ η πλευρά τομέων στη δευτερεύουσα απομόνωση λογικής εκτιμάται σε 1500 VAC. Η ενότητα παραγωγής παράγει ένα μέγιστο ρεύμα εισροής 25 αμπέρ για έναν ενιαίο κύκλο ενώ το ελάχιστο ρεύμα φορτίων είναι 100 μΑ.

Η μέγιστη πτώση τάσης παραγωγής μετριέται σε 1,5 βολτ και το μέγιστο ρεύμα διαρροής είναι 3 μΑ σε 120 VAC και 6 μΑ σε 240 VAC. Η παραγωγή της ενότητας στη διάρκεια καθυστέρησης κρατικής μετάβασης είναι 1 κα ενώ για της απάντησης, η εκτιμημένη καθυστέρηση είναι κύκλος ½. Αυτή η ενότητα έχει ένα backplane ρεύμα να σύρει 110 μΑ όταν ενεργοποιούνται όλα τα αποτελέσματα. Σε κάθε κανάλι παραγωγής παρέχονται 3 α-εκτιμημένες θρυαλλίδες για την προστασία. Επιπλέον, αντιστάτης - snubber πυκνωτών τα κυκλώματα παρέχονται επίσης για την εξάλειψη του παροδικού ηλεκτρικού θορύβου. Παρέχεται επίσης τους δείκτες θέσης των μεμονωμένων οδηγήσεων που απεικονίζουν την κατάσταση ενεργοποίησης κάθε παραγωγής και οδηγήσεις ενός οι ενιαίες «Φ» προοριζόμενες για το δείκτη θρυαλλίδων παρέχονται επίσης για την υποβολή έκθεσης μιας ανθισμένης θρυαλλίδας.

Το IC694MDL350 είναι μια ενότητα παραγωγής εναλλασσόμενου ρεύματος από την προγραμματίσημη πλατφόρμα ελεγκτών αυτοματοποίησης PACSystem RX3i (PAC) στο παρελθόν με τις ευφυείς πλατφόρμες της Γερμανίας τώρα από την αυτοματοποίηση του Emerson. Σε αυτήν την ενότητα παρέχονται δέκα έξι (16) χωριστά απομονωμένα κανάλια παραγωγής που παραδίδει μια οργή τάσης παραγωγής 74-265 VAC και το φάσμα συχνότητας 47-63 Hz. Αυτή η ενότητα έχει την κατανάλωση ισχύος 315 μΑ όταν όλα τα αποτελέσματα είναι ενεργά, πηγάζων από το backplane 5VDC ανεφοδιασμό. Η μέγιστη εκτίμηση ρευμάτων παραγωγής της ενότητας είναι 2 Α όταν χρησιμοποιείται στη θερμοκρασία 30 βαθμών Κελσίου ή 1 Α σε 60 βαθμό Κέλσιος.

Το IC694MDL350 έρχεται με την πλευρά τομέων στην πλευρά λογικής και την ομάδα στην ομάδα εκτιμήσεις απομόνωσης της εκτίμησης απομόνωσης 250 VAC, συνεχούς και 1500 VAC για 1 λεπτό. Η ενσωματωμένη διαγνωστική ικανότητα αυτής της ενότητας περιλαμβάνει την υποβολή έκθεσης ενός αφαιρούμενου ή αποσυνδεμένου τελικού φραγμού.

Για τη λήξη των συσκευών τομέων, το IC694MDL350 πρέπει για να χρησιμοποιήσει καθεμία των συμβατών μετακινούμενων τελικών βάσεων όπως το κιβώτιο-ύφος με τον αριθμό IC694TBB032 καταλόγων, εκτεταμένο Boxstyle με τον αριθμό μερών IC694TBB132, το ελατήριο-ύφος με τον αριθμό διαταγής του IC694TBS032, ή εκτεταμένο Springstyle με τον αριθμό IC694TBS132 καταλόγων. Αυτή η ενότητα καταλαμβάνει μια ενιαία αυλάκωση backplane RX3i και πρέπει να εγκατασταθεί κατά μήκος ενός RX3i ΚΜΕ με την έκδοση υλικολογισμικού 3,50 ή αργότερα. Αυτή η ενότητα δεν είναι συμβατή με την πλατφόρμα σειράς 90-30.

Οι μεμονωμένοι δείκτες θέσης παρέχονται σε αυτήν την ενότητα. Τα LEDS είναι αριθμημένα που αντιπροσωπεύουν ένα ιδιαίτερο κανάλι ενότητας και έρχονται επίσης με οδηγήσεων «φυματίωσης» που ενεργοποιεί πότε ο τελικός φραγμός δεν ανιχνεύεται από την ενότητα.

Τεχνικές πληροφορίες:

IC693MDL390 λεπτομέρειες:
