Απλού διαύλου μεγαλοφυία I/O PCIM της Γερμανίας IC660ELB921 ΣΥΝΕΧΉ 400 milliamps 5 βολτ

Απλού διαύλου μεγαλοφυία I/O PCIM της Γερμανίας IC660ELB921 ΣΥΝΕΧΉ 400 milliamps 5 βολτ

Πληροφορίες Γερμανία IC660ELB921 προϊόντων:

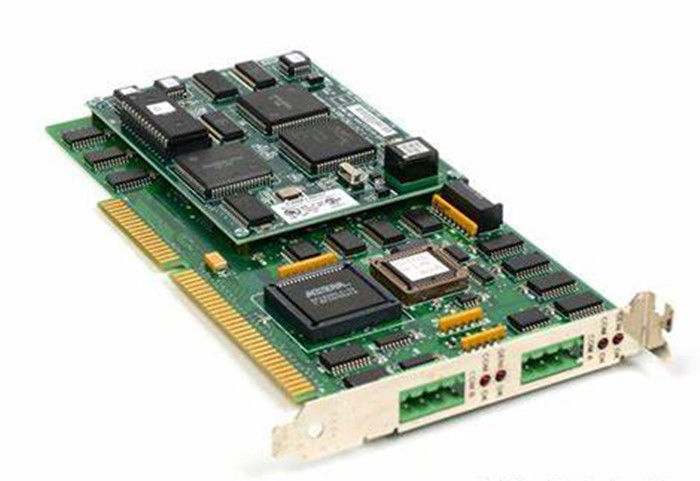

Το IC660ELB921 είναι μια ενότητα διεπαφών PC (PCIM) που χρησιμοποιείται κυρίως για να επιτρέψει τη σύνδεση στις I/O συσκευές μεγαλοφυίας που κατοικεί πέρα από το I/O λεωφορείο μεγαλοφυίας, που επιτρέπει την ανταλλαγή στοιχείων και τις ελεγκτής-όπως λειτουργίες που εφαρμόζονται από τον ελεγκτή οικοδεσποτών. Αυτή η ενότητα PCIM παράγεται στο παρελθόν από τη Γερμανία Fanuc, αυτήν την περίοδο κάτω από την αυτοματοποίηση του Emerson.

Το IC660ELB921 είναι μια ενιαία ενότητα διεπαφών PC αυλακώσεων που υποστηρίζει την εγκατάσταση ενιαίο daughterboard με τον αριθμό IC660ELB912 καταλόγων. Αυτή η ενότητα διεπαφών τοποθετείται στη ISA του οικοδεσπότη υπολογιστή αυλάκωση και απαιτεί 4 ψηφιολέξεις μνήμης από τη συσκευή οικοδεσποτών και πρόσθετων 16 kbyte για εγκατεστημένη daughtercard. Σύρει το ρεύμα από backplane που ανέρχεται σε 400 μΑ, μέγιστο σε 5 VDC, +/- 10%. Έχει τη φόρτωση λεωφορείων 1 φορτίου του LS TTL ανά εισαγωγή και την ικανότητα κίνησης λεωφορείων 10 φορτίων του LS TTL ανά παραγωγή. Αυτή η κάρτα PCIM είναι μια ενιαία αυλάκωση «» στο styleboard. Παρέχει μια σύνδεση σε ένα εξωτερικό χέρι - κρατημένο όργανο ελέγχου (HHM) καθώς επίσης και μια τμηματική σύνδεση λεωφορείων μέσω των τερματικών ακρών πινάκων ή των εξωτερικών συνδετήρων.

Το IC660ELB921 έρχεται με δείκτες των οδηγήσεων θέσης όπως Daughterboard ΕΝΤΆΞΕΙ και η επικοινωνία ΕΝΤΆΞΕΙ. Η λειτουργούσα θερμοκρασία του IC660ELB921 είναι 0-60 Γ (32-140 Φ) ενώ η θερμοκρασία αποθήκευσης είναι – 40 έως +70 Γ (– 40 έως 158 Φ) και σχετική υγρασία 5-95% (non-condensing). Έχει ένα λειτουργούν ύψος 40,00 ποδιών, που λειτουργεί τη δόνηση της μετατόπισης 0,2 ιντσών, και που λειτουργεί τον κλονισμό hock 5 Γ, διάρκεια κας 10. Το IC660ELB921 διαμορφώνεται χρησιμοποιώντας το λογισμικό διαμόρφωσης PCIM όπου η βιβλιοθήκη λογισμικού που παρέχει την υψηλού επιπέδου διεπαφή μπορεί να προσεγγιστεί. Αυτή η βιβλιοθήκη λογισμικού παρέχεται σε μια έκδοση συμβατή με το λειτουργικό σύστημα MS-dos όπως C/MSDOS και BASIC/MSDOS.

Η ενότητα διεπαφών PC IC660ELB921 είναι ένας απλού διαύλου πίνακας PCIM που κατασκευάζεται από τη Γερμανία Fanuc ως τμήμα της σειράς μεγαλοφυίας ι-ο. Μπορεί να διασυνδεθεί σε μόνο 1 λεωφορείο μεγαλοφυίας τη φορά. Αυτή η ενότητα γίνεται για τη χρήση με το PC της IBM, XT, και στα προσωπικούς Η/Υ τύπων. Αυτό στον πίνακα διεπαφών τύπων είναι επίσης συμβατό με τα διαφορετικά πρωτόκολλα επικοινωνίας μεγαλοφυίας καθώς επίσης και με το συγχρονισμό επικοινωνιών. Η ενότητα διεπαφών PC IC660ELB921 είναι διαθέσιμη με ενιαίο daughterboard και με μια μητρική κάρτα. Το λογισμικό διαμόρφωσης που παρέχεται αυτή η ενότητα μπορεί να χρησιμοποιηθεί για να διαμορφώσει daughterboard ανεξάρτητα από τη μητρική κάρτα. Daughterboard μπορεί να συνδεθεί με μια συσκευή λεωφορείων μεγαλοφυίας χωριστά και ενεργεί ως γενικής χρήσης I/O ελεγκτής για το I/O σύστημα.

Ο πίνακας ενιαίος-αυλακώσεων PCIM IC660ELB921 έχει μια αποδοτική μητρική κάρτα που συνδέει daughterboard με τους συμβατούς με IBM οικοδεσπότες υπολογιστές. Γίνεται για να αποθηκεύσει όλα τα σήματα που απαιτούνται για την επικοινωνία με το λεωφορείο οικοδεσποτών του συστήματος.

Μερικές από τις daughterboard εγκαταστάσεις ελέγχων και παρακολούθησης που παρέχονται από τη μητρική κάρτα περιλαμβάνουν ISA-συμβατά backplanes, την ανίχνευση των χαμηλών επιπέδων τάσης ανεφοδιασμού, την αποκωδικοποίηση διευθύνσεων μέσω των χαρτών μνήμης, και την αλληλοuχία σημάτων. Κάθε daughterboard έχει 2 LEDs για την ένδειξη της θέσης του πίνακα και της διαδικασίας επικοινωνίας. Η απαίτηση μνήμης της μητρικής κάρτας είναι 4 ψηφιολέξεις και η απαίτηση για daughterboard είναι 16 KB.

Η ενότητα διεπαφών PC IC660ELB921 παρέχεται το λογισμικό διαμόρφωσης και τη βιβλιοθήκη λογισμικού PCIM που παρέχουν μια υψηλού επιπέδου διεπαφή μεταξύ του χρήστης-αναπτυγμένου λογισμικού και του PCIM. Χρησιμοποιεί 5 βολτ ΣΥΝΕΧΗ της δύναμης λογικής και δεν πρέπει να ποικίλει από περισσότερο από 10% κάτω από ή επάνω από το ονομαστικό επίπεδο για η ενότητα λειτουργεί σωστά. Κατά τη διάρκεια της εγκατάστασης, σιγουρευτείτε για να αφήσετε τουλάχιστον το χώρο 1/8 ίντσας μεταξύ αυτής της ενότητας και άλλων ενοτήτων για να επιτρέψει την κατάλληλη ψύξη.
