Πληροφορίες Γερμανία IC693CHS392 προϊόντων:

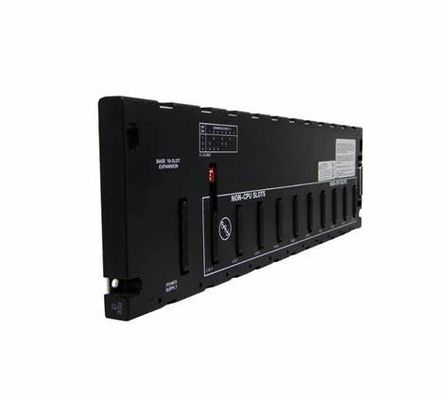

Το IC693CHS392 είναι συμβατό baseplate επέκτασης πλατφορμών σειράς 90-30. Αυτό το υλικό επιτρέπει τη διασύνδεση πρόσθετο baseplate ότι η σειρά οικοδεσποτών 90-30 ενότητες για να μεγιστοποιήσει την ικανότητα του κεντρικού ελεγκτή και να συμμορφωθεί με την απαίτηση ελέγχου του συστήματος ειδικά να προσαρμοστεί ένας υψηλότερος αριθμός I/O σημείων και να εφαρμοστεί η ειδικότητα λειτουργεί. Το IC693CHS392 κατασκευάζεται στο παρελθόν από την αυτοματοποίηση της Γερμανίας Fanuc που αποκτιέται τώρα από την αυτοματοποίηση του Emerson. Αυτό το baseplate παρέχει δέκα (10) αυλακώσεις εγκαταστάσεων όπου μέχρι 10 σειρές 90-30 τυποποιημένες I/O ενότητες και ενότητες επιλογής μπορούν να εγκατασταθούν. Αυτό το baseplate είναι συμβατό για τη χρήση με τις ΚΜΕ 331, 340, και 341 όπου ένα μέγιστο τέσσερα (4) baseplates μπορεί να διασυνδεθεί και ΚΜΕ 350 και υψηλότερος όπου μέχρι επτά (7) μπορούν να εγκατασταθούν.

Όταν διασυνδέοντας baseplates baseplate ΚΜΕ, το μέγιστο μήκος καλωδίων δεν πρέπει να υπερβούν 50 πόδια ή 15 μέτρα ειδάλλως, baseplate επέκτασης δεν μπορεί να αναγνωριστεί από την ΚΜΕ ή η ολόκληρη διαμόρφωση είναι άκυρη. Επιπλέον, οι ευφυείς ενότητες όπως το PCM, η ΠΑΧ, BEM330, και CMM ενότητες δεν είναι συμβατές με την εγκατάσταση baseplate επέκτασης. Αυτές οι ενότητες εγκαθίστανται baseplate ΚΜΕ. Εκτός από τις I/O αυλακώσεις, μια αυλάκωση παροχής ηλεκτρικού ρεύματος παρέχεται σε αυτό το baseplate όπου η ενότητα παροχής ηλεκτρικού ρεύματος που χρησιμοποιείται για να ενεργοποιήσει και να διανείμει τη δύναμη εγκαθίσταται. Οι λιμένες επέκτασης είναι επίσης διαθέσιμοι επιτρέποντας τη διασύνδεση άλλα baseplates επέκτασης. Αυτό το baseplate σχεδιάζεται για την επιτροπή που τοποθετεί μόνο, που στερεώνεται μέσω των παρεχόμενων να τοποθετήσει ετικεττών που βρίσκονται στο ακραίες αριστερό και τις δεξιά πλευρές του hardwire. Κατάλληλο να στηρίξει πρέπει επίσης να παρατηρηθεί για να προστατεύσει τις ενότητες και να ελαχιστοποιήσει τον ηλεκτρικό θόρυβο.

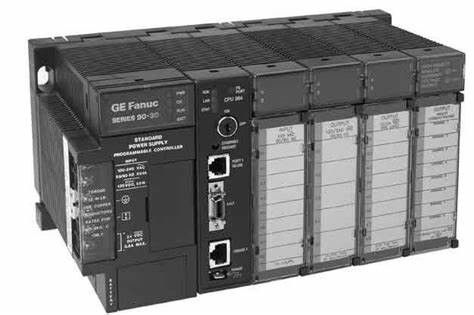

Baseplate IC693CHS392 είναι baseplate επέκτασης από τη Γερμανία Fanuc. Είναι συμβατό με ένα σύστημα PLC σειράς 90-30 Γερμανία. Είναι ένα πλαίσιο PLC αλλά μπορεί επίσης να χρησιμοποιηθεί ως επέκταση για άλλο I/O που είναι σε μια διαφορετική θέση. Baseplate χρησιμοποιείται μαζί με ένα σύστημα PLC ή με τη σύνδεση του με ένα προσωπικό Η/Υ που χρησιμοποιεί μια κάρτα PCI. Μπορεί να συνδέσει μέχρι 7 ΚΜΕ τη φορά ανάλογα με το πρότυπο ΚΜΕ. Baseplate με μια εκτίμηση τάσης 5 βολτ ΣΥΝΕΧΩΝ. Έχει μια τρέχουσα εκτίμηση 150 milliAmps. Baseplate είναι 443 χιλιοστόμετρα στο μήκος, 142 χιλιοστόμετρα στο πλάτος, και 130 χιλιοστόμετρα στο ύψος. Baseplate IC693CHS392 είναι εξοπλισμένο με έναν 25 καρφιτσών θηλυκό συνδετήρα επέκτασης δ-τύπων I/O στη δεξιά πλευρά για την αποδοτική σύνδεση με άλλα baseplates.

Baseplate IC693CHS392 έχει έναν λιμένα παροχής ηλεκτρικού ρεύματος, μια αυλάκωση ΚΜΕ, και τις αυλακώσεις μη ΚΜΕ. Μπορεί εύκολα να τοποθετηθεί σε ένα σύστημα PLC σειράς 90-30. Ένας διακόπτης ΕΜΒΥΘΙΣΗΣ είναι επίσης παρών baseplate μαζί με όλες τις αυλακώσεις. Baseplate IC693CHS392 χτίζεται με την ανοικτή αρχιτεκτονική και μπορεί να προσεγγιστεί εύκολα κατά τη διάρκεια των διαδικασιών εγκαταστάσεων και αντικατάστασης.

Μπορεί να χρησιμοποιηθεί για τις εσωτερικές εφαρμογές μόνο και πρέπει να προστατευθεί λεπτομερώς από τους παφλασμούς νερού. Baseplate πρέπει να κρατηθεί μακρυά από όλες τις πηγές σκόνης και θερμότητας. Η αυλάκωση επέκτασης υποστηρίζει πολλές συσκευές αλλά τις μη ευφυείς ενότητες επιλογής όπως το PCM, ΠΑΧ, και CMM συσκευές. Κατά τη διάρκεια της διαδικασίας εγκαταστάσεων, η απόσταση μεταξύ του διασυνδέοντας baseplate επέκτασης πιάτου και baseplate ΚΜΕ δεν πρέπει να είναι περισσότερα από 15 μέτρα.

Περισσότερες πληροφορίες:

IC693CHS392 λεπτομέρειες:

Μια άλλη ενότητα:

IC694MDL230	Απομονωμένη VAC εισαγωγή 120 (8 σημεία)
IC694MDL231	Απομονωμένη VAC εισαγωγή 240 (8 σημεία)
IC694MDL240	Εισαγωγή 120 VAC (16 σημεία)
IC694MDL241	24 εισαγωγή VAC/VDC (16 σημεία)
IC694MDL250	Απομονωμένη VAC εισαγωγή 120 (16 σημεία)
IC694MDL260	Εισαγωγή 120 VAC (32 σημεία) **
IC694MDL632	125 VDC εισαγωγή (8 σημεία)
IC694MDL634	24 VDC εισαγωγή, αρνητική/Pos λογική (8 σημεία)
IC694MDL645	24 VDC εισαγωγή, αρνητική/Pos λογική (16 σημεία)
IC694MDL646	24 VDC εισαγωγή, αρνητική/Pos λογική, 1 φίλτρο msec (16 σημεία)
IC694MDL654	5/12 VDC (TTL) που εισάγονται, αρνητικής/Pos λογική, (32 σημεία)
IC694MDL655	24 VDC εισαγωγή, αρνητική/Pos λογική, 1 κα, (32 σημεία)
IC694MDL660	24 VDC εισαγωγή (32 σημεία) **
IC694ACC300	Ενότητα προσομοιωτών εισαγωγής (8 σημεία)
