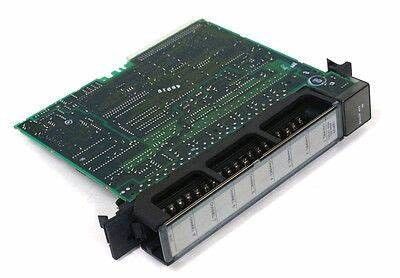

ΘΕΡΜΟΗΛΕΚΤΡΙΚΌ ΖΕΎΓΟΣ 7 ΔΕΚΑΕΞΆΜΠΙΤΟΙ ΑΝΑΛΟΓΙΚΟΊ ΤΎΠΟΙ J/K/T/S/R ΤΗΣ ΓΕΡΜΑΝΊΑΣ IC200ALG630 VERSAMAX ΣΗΜΕΊΟΥ

ΘΕΡΜΟΗΛΕΚΤΡΙΚΌ ΖΕΎΓΟΣ 7 ΔΕΚΑΕΞΆΜΠΙΤΟΙ ΑΝΑΛΟΓΙΚΟΊ ΤΎΠΟΙ J/K/T/S/R ΤΗΣ ΓΕΡΜΑΝΊΑΣ IC200ALG630 VERSAMAX ΣΗΜΕΊΟΥ

Πληροφορίες Γερμανία IC200ALG630 προϊόντων:

Η προτιμημένη τεχνική εγκαταστάσεων είναι να τοποθετηθεί η ενότητα θερμοηλεκτρικών ζευγών σε έναν I/O μεταφορέα συνδετήρας-ύφους και να συνδεθούν τα θερμοηλεκτρικά ζεύγη με έναν παρεμβάλλοντας μεταφορέα θερμοηλεκτρικών ζευγών όπως φαίνεται κατωτέρω.

Ο παρεμβάλλοντας I/O μεταφορέας ζεύγος-ύφους παρέχει και τα τερματικά καλωδίωσης κιβώτιο-ύφους και μια ενσωματωμένη θερμική αντίσταση για την τοπική κρύα αποζημίωση συνδέσεων. Συνδέει με το μεταφορέα συνδετήρας-ύφους μέσω ενός καλωδίου όπως φαίνεται. Αυτό επιτρέπει στις συνδέσεις θερμοηλεκτρικών ζευγών για να βρεθεί μακρυά από τις I/O ενότητες στο σύστημα.

Κάθε τερματικό TC στον παρεμβάλλοντας μεταφορέα θερμοηλεκτρικών ζευγών προσαρμόζει ένα στερεό ή προσαραγμένο AWG #14 (avg. 2.1mm2 διατομή) στο AWG #22 (avg. 0.36mm2 καλώδιο διατομής), ή δύο καλώδια μέχρι το AWG #18 (avg. 0.86mm2 διατομή). Εντούτοις, είναι επίσης δυνατό να τοποθετηθεί η ενότητα θερμοηλεκτρικών ζευγών σε ένας από τους μεταφορείς τελικός-ύφους (κιβώτιο-ύφος, ελατήριο-ύφος, ή barrierstyle) και να παρασχεθεί η τοπική κρύα αποζημίωση συνδέσεων με τη χρησιμοποίηση μιας εξάρτησης που περιλαμβάνει το σωστό τύπο θερμικής αντίστασης, όπως περιγράφεται στο I/O εγχειρίδιο χρηστών ενοτήτων.

Και οι δύο μέθοδοι παρουσιάζονται κατωτέρω. Η εξάρτηση θερμικών αντιστάσεων πρέπει να εγκατασταθεί στα τερματικά A9 και A10 του μεταφορέα. Εάν η ενότητα θα χρησιμοποιηθεί μόνο για να μετρήσει millivolt τις εισαγωγές, όχι οι εισαγωγές θερμοηλεκτρικών ζευγών, αυτό μπορούν να τοποθετηθούν σε οποιοδήποτε τύπο I/O μεταφορέα. Τα τερματικά A9 και A10 θερμικών αντιστάσεων δεν μπορούν να χρησιμοποιηθούν ως millivolt τερματικά εισαγωγής.

Καμία κρύα αποζημίωση συνδέσεων:
Αυτό χρησιμοποιείται για millivolt τις εισαγωγές ή εάν η κρύα σύνδεση διατηρείται σε 0 βαθμούς Γ.
; Μακρινή κρύα αποζημίωση συνδέσεων: Με αυτήν την επιλογή, η κρύα σύνδεση μετριέται εξωτερικά και παρέχεται στην ενότητα από την εφαρμογή, μέσω των στοιχείων αναλογικής παραγωγής της ενότητας (παραγωγή λέξης). Εάν η ενότητα έχει τα πολλαπλάσια θερμοηλεκτρικά ζεύγη που διαμορφώνονται για τη μακρινή αποζημίωση, η ίδια αξία αποζημιώσεων πρέπει να χρησιμοποιηθεί από κάθε μια.

; Σταθερή κρύα αποζημίωση συνδέσεων: Αυτή η επιλογή χρησιμοποιεί μια σταθερή αξία αποζημιώσεων που παρέχεται ως τμήμα της διαμόρφωσης ενότητας.

; Τοπική κρύα αποζημίωση συνδέσεων: Ο καλύτερος τρόπος να παρασχεθεί η τοπική αποζημίωση είναι με έναν παρεμβάλλοντας μεταφορέα θερμοηλεκτρικών ζευγών, ο οποίος έχει μια ενσωματωμένη θερμική αντίσταση. Η χρησιμοποίηση ενός παρεμβάλλοντας μεταφορέα επιτρέπει στις συνδέσεις θερμοηλεκτρικών ζευγών για να τοποθετηθεί μακρύτερα μακρυά από τις I/O ενότητες στο σύστημα, το οποίο βοηθά τις συνδέσεις θερμοηλεκτρικών ζευγών ασπίδων από τη θερμότητα ενότητας.

Χαρακτηριστικά γνωρίσματα:

• Οι ισχυροί και αξιόπιστοι ελεγκτές VersaMax παρέχουν την ισχυρή, αξιόπιστη λειτουργία.

• Μορφωματική, η υψηλή πυκνότητα VersaMax IO είναι ευπροσάρμοστη, συμπαγής, και προσιτή. Η εξελικτικές αρχιτεκτονική και η ευκολία της - - χρήση κερδίζουν χρόνο και χρήματα και για τους οικοδόμους και για το τέλος μηχανών - χρήστες. Ο πλεονασμός MEDIA και η καυτή ικανότητα ανταλλαγής αυξάνονται uptime. Μια ευρεία σειρά

• Σχεδιασμένοι για να ελαχιστοποιήσουν τις δαπάνες, αυτοί οι ευπροσάρμοστοι ελεγκτές είναι εύκολο να χρησιμοποιήσουν και να υποστηριχτούν και να προσφέρουν ένα ευρύ φάσμα των I/O ενοτήτων επέκτασης και των επιλογών επικοινωνιών.
