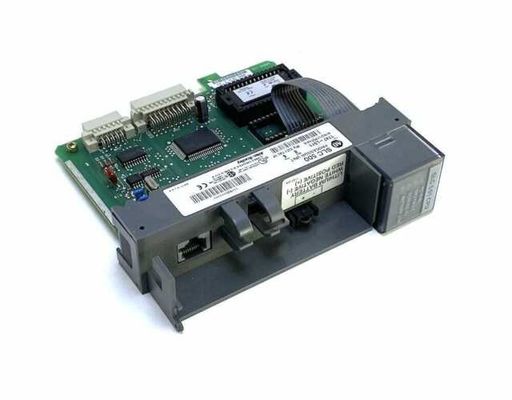

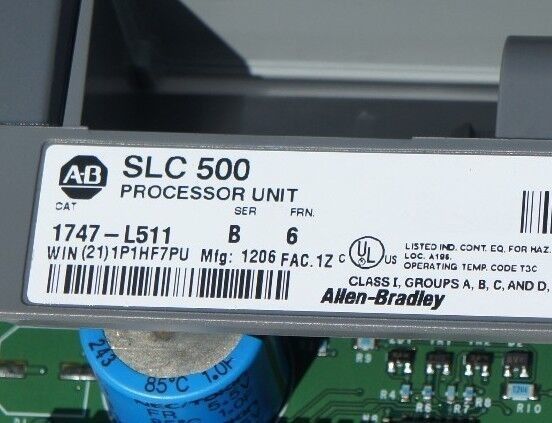

ΕΝΌΤΗΤΑ SLC 5/01 1 ΜΝΉΜΗ 0,35 AMP 5 VDC ΑΒ 1747-L511 ΚΜΕ RAM Κ

ΕΝΌΤΗΤΑ SLC 5/01 1 ΜΝΉΜΗ 0,35 AMP 5 VDC ΑΒ 1747-L511 ΚΜΕ RAM Κ

Περίπου 1746-NIO4I:

Το 1746-NIO4I είναι ένα SLC 500 αναλογική I/O ενότητα τεσσάρων καναλιών από AB. Αυτή η ενότητα είναι ενότητα συνδυασμού που έρχεται με δύο (2) εισαγωγές και δύο (2) σημεία παραγωγής σε μια ενιαία ενότητα αυλακώσεων. Έχει τη διαφορική τάση 2 ή τα τρέχοντα σημεία εισαγωγής και 2 τρέχοντα αποτελέσματα με ένα γενικό backplane ρεύμα σύρουν 55mA σε 5 βολτ και 14 5mA σε 24 βολτ. Τα σημεία του έχουν μια κοινή τάση τρόπου -20 έως 20 βολτ με ένα κοινό σήμα απόρριψης ενότητας 105 DB σε 60 Hertz και ένα κανονικό σήμα απόρριψης τρόπου 55dB σε 60 Hertz. Το 1746-NIO4I χρησιμοποιεί το σίγμα-του δέλτα μετατροπέα της ΠΑΧ με ένα ψήφισμα μετατροπέων 16 μπιτ, +/-1 LSB, και 0,01% επανάληψη και μη γραμμικότητα. Οι κανονικές τρέχουσες σειρές εισαγωγής του μεταξύ -20 και +20 μΑ με μια τρέχουσα σύνθετη αντίσταση 250 ωμ και ενός ψηφίσματος 1,22 Α ανά LSB. Το 1746-NIO4I έχει μια γενική ακρίβεια +/0,642% σε 0 έως 60 βαθμούς Κελσίου με μια ακρίβεια κλίσης +79 βαθμών Κέλσιος ppm/5 και των μέγιστων λαθών κέρδους και κλίσης +/- 0,556% και +/- βαθμοί Κέλσιος 67ppm/.

Το 1746-NIO4I έχει επίσης μια εκτίμηση εισαγωγής τάσης -10 έως 10 βολτ ΣΥΝΕΧΏΝ και μια σύνθετη αντίσταση τάσης 760 KOhms σε ένα ψήφισμα 305 microVolts ανά λιγότερο σημαντικό κομμάτι (LSB). Έχει επίσης μια ακρίβεια +/- 0,504%, και μια ακρίβεια κλίσης και ένα λάθος +/- 63 PPM/βαθμός Κέλσιος και +/- 57 PPM/βαθμός Κέλσιος. Το 1746-NIO4I προσφέρει overvoltage είτε σε 220 βολτ εναλλασσόμενου ρεύματος (RMS) είτε 220 βολτ ΣΥΝΕΧΉ (συνεχή).

Τα τρέχοντα αποτελέσματα έχουν μια σειρά φορτίων 0 σε 500mA με την κανονική σειρά του σε 0-20 μΑ και μια ικανότητα πέρα-σειράς 5% στο microA 2.56348 ανά ψήφισμα σημάτων LSB. Το 1746-NIO4I έχει επίσης μια γενική ακρίβεια ±0.541% με μια ακρίβεια κλίσης ±70 PPM/βαθμός Κέλσιος και ένα λάθος κέρδους και όφσετ ±0.516% και +/-12 LSB. Η ολόκληρη ενότητα έχει μια 500 βολτ-δοκιμασμένη απομόνωση μεταξύ των τομέων μεμονωμένα συνδέω με καλώδιο--backplane και έχει έναν συνολικό χρόνο αναπροσαρμογών 512 μικροδευτερολέπτων για όλα τα κανάλια. Οι λειτουργικές σειρές θερμοκρασίας 1746-NIO4I'S μεταξύ 0 και 60 βαθμών Κελσίου 5 στη non-condensing σχετική υγρασία 95%.

Το 1746-NIO4I είναι μια αναλογική ενότητα συνδυασμού που η τάση χαρακτηριστικών γνωρισμάτων δύο (2) ή η τρέχουσα διαφορική, μη-απομονωμένη εισαγωγή διοχετεύουν και δύο (2) κανάλια παραγωγής τάσης. Αυτή η ενότητα είναι μια ενιαία ενότητα αυλακώσεων που συνδυάζει τις ικανότητες εισαγωγής και παραγωγής

Αυτή η ενότητα συνδυασμού είναι συμβατή για τη χρήση με SLC 500 σταθερό ή μορφωματικό υλικό ύφους. Οι πίνακες στοιχείων ότι η ενότητα δημιουργεί τη συμπερίληψη των λειτουργικών παραμέτρων ενότητας διαμορφώνονται χρησιμοποιώντας το RSLogix 500 προγραμματίζοντας. Εγκαταστήστε αυτήν την ενότητα σε οποιαδήποτε αυλάκωση στα κύρια πλαίσια εκτός από την αυλάκωση 0 όπου ο ελεγκτής τοποθετείται. Μπορεί επίσης να εγκατασταθεί στις ενότητες επέκτασης ή τους μακρινούς I/O σταθμούς. Εάν χρησιμοποιείται στους μακρινούς I/O σταθμούς, αυτή η ενότητα δεν μπορεί να εγκατασταθεί στην αυλάκωση που 0 η αναφερθείσα αυλάκωση είναι διατηρημένα για τους προσαρμοστές επικοινωνίας όπως το μακρινό I/O (ΡΊΟ), η εθνική οδός στοιχείων συν (DH+) και οι προσαρμοστές επικοινωνίας Ethernet.

Αυτή η ενότητα συμβάλλει στη διάσωση του διαστήματος επιτροπής και τη μεγιστοποίηση των διαθέσιμων αυλακώσεων οποιουδήποτε ραφιού SLC 500. Ειδικά στο μορφωματικό υλικό ύφους, αυτή η ενότητα μπορεί να εγκατασταθεί στρατηγικά για την κατάλληλη κατάτμηση IO.

Η τρέχουσα σειρά εισαγωγής ενοτήτων είναι -20 έως +20 μΑ με το μέγιστο - επιτρεπόμενες εκτιμήσεις -30 έως +30 μΑ. Για την εισαγωγή τάσης, η επιτρεπόμενη σειρά εισαγωγής είναι -10 στο συνεχές ρεύμα +10V - 1 LSB. Η τρέχουσα εισαγωγή είναι μεταφρασμένη σε -16.384 έως +16.384 ακατέργαστα στοιχεία και το σήμα τάσης είναι μεταφρασμένο σε -32.768 έως +32.767 ακατέργαστα στοιχεία. Το ψήφισμα μετατροπέων των μερίδων εισαγωγής είναι δεκαεξάμπιτο με την επανάληψη +/- 1 LSB. Για τη μερίδα παραγωγής, το ψήφισμα μετατροπέων είναι 14 μπιτ με τη μη γραμμικότητα 0.05%.

• I/O ΕΝΟΤΗΤΑ
• 2 ΕΙΣΑΓΩΓΗ ΣΗΜΕΙΟΥ
• 2 ΠΑΡΑΓΩΓΗ ΣΗΜΕΙΟΥ
• 21 AMP MAX
• 24 VDC
• ΥΨΗΛΉ ΑΝΆΛΥΣΗ
• 4 ΣΥΝΔΥΑΣΜΟΣ ΚΑΝΑΛΙΩΝ
• 2 ΑΝΑΛΟΓΙΚΕΣ ΕΙΣΑΓΩΓΕΣ 10 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β Ή 20 ΜΑ
• 2 ΑΝΑΛΟΓΙΚΑ ΤΡΕΧΟΝΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ 0-20 ΜΑ
