| Τόπος καταγωγής: | ΗΠΑ |
| Μάρκα: | AB |
| Αριθμό μοντέλου: | 1746-NI4 |
| Τιμή: | Διαπραγματεύσιμα |
|---|---|
| Συσκευασία λεπτομέρειες: | Νέος στην αρχική αυτοματοποίηση boxRockwell |
| Χρόνος παράδοσης: | 5-8 αυτοματοποίηση εργασίας daysRockwell |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 1 |
| Όρος: | Νέος | Ονομαστική τάση παραγωγής: | 120 / 240 VAC |
|---|---|---|---|
| Τύπος προϊόντων: | Ενότητα εισαγωγής | Εξουσιοδότηση: | 1 έτος |
| Απαίτηση μνήμης: | 4 ψηφιολέξεις | Εκτιμημένη τάση: | 1Watts |
| Σειρά τάσης παραγωγής: | -20 έως +20 μΑ (ή) -10 στο συνεχές ρεύμα +10V | Ποσοστό επικοινωνίας: | 5.1 μΑ στο συνεχές ρεύμα 24V |
Αβ 1746-NI4 512 μικροδευτερόλεπτα 85 milliamps 16 μπιτ 10 αναλογική I/O ενότητα της Hertz
Περίπου 1746-NI4:

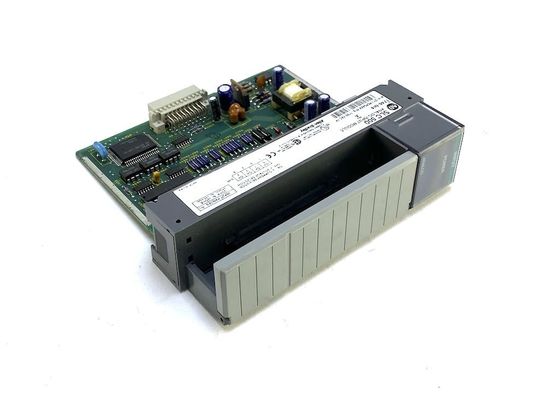

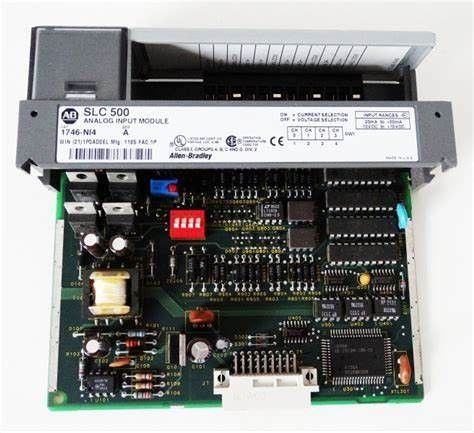

Το Άλλεν Bradley 1746-NI4 είναι ένα SLC 500 (4) αναλογική ενότητα εισαγωγής καναλιών τέσσερα. Έχει τα χρήστης-επιλέξιμα αναλογικά κανάλια για την τάση ή το ρεύμα για να υποστηρίξει τις πολλαπλάσιες εφαρμογές παρακολούθησης και ελέγχου έχει ένα δεκαεξάμπιτο ψήφισμα και περιέχει έναν μετακινούμενο τελικό φραγμό που παρέχει το αναλογικό κανάλι εισαγωγής συνδέσεων. Αυτό το κανάλι μπορεί να συνδεθεί ως διαφορική εισαγωγή. Υπάρχει μια ΕΜΒΥΘΙΣΗ που ανάβει τον πίνακα κυκλωμάτων για να επιλέξει την εισαγωγή ή την τρέχουσα τάση. Το Backplane ρεύμα σε 5 βολτ αυτής της ενότητας είναι 25 μΑ σε 24 βολτ, το ρεύμα είναι 85 μΑ. Η προσοχή πρέπει να δοθεί για να αποφύγει την πηγή τάσης χωρίς το ρεύμα συσκευών αποστολής σημάτων, κ.λπ. στο κανάλι που διαμορφώνεται για την τρέχουσα εισαγωγή. Η ανακριβής λειτουργία ενότητας ή η ζημία ενότητας μπορεί να εμφανιστεί.
Το 1746-NI4 έχει τα τυποποιημένα μήκη καλωδίων 0,5, 1, 2,5, και 5,0 μέτρων. Ο συνδετήρας AIFM αυτής της ενότητας είναι 15 καρφίτσα δ-Shell. Το Άλλεν Bradley 1746-NI4 έχει τις προδιαγραφές εισαγωγής τρεχόντων βρόχων: η σειρά εισαγωγής είναι +/-20 μΑ (ονομαστικό) και +/-30 μΑ (μέγιστο). Η σύνθετη αντίσταση εισαγωγής είναι 250 ωμ με ένα ψήφισμα 1.22070 & µA ανά LSB και μιας κατά προσέγγιση κλίσης λάθους κέρδους +/-67 PPM/βαθμών Κέλσιος. Η γενική ακρίβεια σε 25 βαθμούς Κελσίου είναι +/- 0,365% του συνόλου - κλίμακα, +/- 0,642% σε 60 βαθμούς Κελσίου. Η γενική κλίση ακρίβειας είναι +79 PPM/βαθμός Κέλσιος του συνόλου - κλίμακα. Η σειρά τάσης εισαγωγής 1746-NI4'S είναι συνεχές ρεύμα -1 LSB βολτ +/-10. Η σύνθετη αντίστασή της είναι 1 μέγα ωμ. Η κλίση ακρίβειας είναι βαθμοί Κέλσιος +63 PPM συνόλου - κλίμακα. Το ψήφισμα είναι 305,176 & µV ανά LSB, με μια κλίση λάθους κέρδους σε +/- 57 PPM/βαθμός Κέλσιος. Η γενική ακρίβεια σε 25 βαθμούς Κελσίου είναι +/0,284% του συνόλου - κλίμακα, και +/0,504% σε 60 βαθμούς Κελσίου.
Το θόριο 1746-NI4 είναι μια αναλογική ενότητα εισαγωγής από το SLC 500 σειρές Άλλεν-Bradley. Χαρακτηρίζει τέσσερα (4) μη-απομονωμένα διαφορικό κανάλια εισαγωγής, χωριστά επιλέξιμος για την τάση ή την τρέχουσα εισαγωγή. Οι επιλέξιμες σειρές σημάτων εισαγωγής περιλαμβάνουν -20 έως +20 μΑ (ή) -10 στο συνεχές ρεύμα +10V.
Η ενότητα λειτουργεί με τη μετατροπή του αναλογικού σήματος εισαγωγής μέσω της διαμόρφωσης του δέλτα-σίγμα με τη σειρά -16.384 έως +16.384 για την τρέχουσα εισαγωγή και -32.768 έως +32.767 για την εισαγωγή τάσης. Τα στοιχεία μπορούν να υποβληθούν σε επεξεργασία με τη χρήση του ξελεπιάσματος του αλγορίθμου για να επιδείξουν τη μετρημένη μεταβλητή διαδικασίας. Και η δύο μέθοδος παράγει την ίδια ξελεπιασμένη παραγωγή.
Αυτή η ενότητα είναι συμβατή της χρησιμοποίησης με έναν σταθερό ή μορφωματικό ελεγκτή ύφους SLC 500 υλικού. Η σταθερή έκδοση υλικού SLC 500 έρχεται με τα ενσωματωμένα I/O κανάλια με τις περιορισμένες ικανότητες επέκτασης. Το μορφωματικό υλικό SLC 500 PLC χαρακτηρίζει ένα πλήρως μορφωματικό και εξατομικεύσιμο σύστημα.
Αυτή η ενότητα έχει το δείκτη των ενσωματωμένων οδηγήσεων για την ένδειξη της θέσης κάθε καναλιού και της γενικής θέσης της λειτουργίας της ενότητας. Αυτό παρέχει τη γρήγορη ενότητα διαγνωστική που μπορεί επίσης να προσεγγιστεί μέσω του ελεγκτή διαγνωστικού διακόπτει. Αυτό το σύστημα επιτρέπει τη γρηγορότερη περίοδο ανίχνευσης μηχανικών βλαβών και αυξάνει τη διαθεσιμότητα της ενότητας.
Περισσότερες πληροφορίες:
| Θέση πλαισίων | Οποιαδήποτε I/O αυλάκωση ενότητας εκτός από την αυλάκωση 0 |
| Backplane ρεύμα | (5 βολτ) 35 μΑ (24 βολτ ΣΥΝΕΧΗ) 85 μΑ |
| Απάντηση βημάτων | 60 χιλιοστά του δευτερολέπτου |
| Τύπος μετατροπής | Διαμόρφωση του δέλτα-σίγμα |
| Εφαρμογές | Συνδυασμός 120 βολτ εναλλασσόμενου ρεύματος I/O |
| Ψήφισμα μετατροπέων | δεκαεξάμπιτος |
| Μήκη καλωδίων | 0,5, 1, 2,5, ή 5,0 μέτρα. |
| Επανάληψη | ±1 LSB |
| UPC | 662073735908 |
| Μη γραμμικότητα | 0,01% |
| UPC | 10662073735905 |
| UNSPSC | 32151705 |
