Αβ 2198-H008-ERS2 6,3 Amp φάση 1 και 3 παραγωγής μέγιστων ρευμάτων εισαγωγή 190 - 528 VAC

Αβ 2198-H008-ERS2 6,3 Amp φάση 1 και 3 παραγωγής μέγιστων ρευμάτων εισαγωγή 190 - 528 VAC

Περίπου 2198-H008-ERS2:

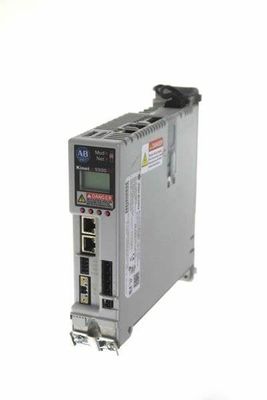

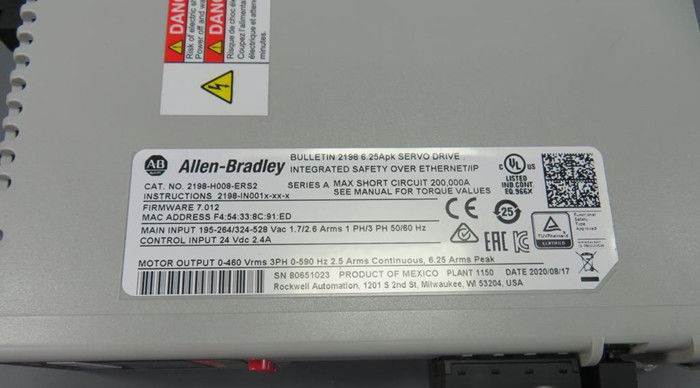

Ο Άλλεν-Bradley 2198-H008-ERS2 είναι ένα Kinetix 5500 σερβο κίνηση Ethernet I/P. Αυτή η κίνηση χαρακτηρίζει έναν διπλό ενσωματωμένο λιμένα επικοινωνίας Ethernet I/P που επιτρέπουν σε αυτήν την κίνηση για να συνδέσουν με ένα υπάρχον δίκτυο Ethernet για τους σκοπούς της εφαρμογής της ολοκλήρωσης και της ενσωματωμένης ασφαλούς ροπής από τη λειτουργία (STO). Αυτή η κίνηση είναι λειτουργία όταν παρέχεται 195… 264V RMS, μονοφασικά (240V nom) 195… 264V RMS, τριφασικά (240V nom) και 324… 528V RMS, τριφασικά (480V nom).

Αυτές οι τάσεις εισαγωγής επιτρέπουν στην κίνηση για να παραδώσουν την ισχύ παραγωγής και τις τρέχουσες εκτιμήσεις 0,5 KW σε 195… 264V RMS, μονοφασικές 0,8 KW σε 195… 264V RMS, τριφασικά και 1,6 KW σε 324… 528V RMS, το τριφασικό καθώς επίσης και συνεχές ρεύμα παραγωγής (0-αιχμή) 3,5 Α, το συνεχές ρεύμα παραγωγής (RMS) 2,5 Α, το ρεύμα μέγιστης παραγωγής (0-αιχμή) 8,8 Α και το ρεύμα μέγιστης παραγωγής (RMS) 6,25 Α.

Αυτή η κίνηση υποστηρίζει την ολοκλήρωση σε ControlLogix 5570, ControlLogix 5580, CompactLogix 5370, ή CompactLogix 5380 ελεγκτές χρησιμοποιώντας το στούντιο 5000 σχεδιαστής Logix. Αυτό είναι η μέθοδος ολοκλήρωσης πρεμιέρας όπου οι παράμετροι κίνησης μπορούν να γίνουν μέρος του προγράμματος χρηστών και επεξεργασμένος από τον ελεγκτή Logix. Αυτό επιτρέπει τη δυναμικές διαμόρφωση και τις αναθέσεις κίνησης, που ελαχιστοποιούν την ανάγκη της ανθρώπινων επέμβασης και της διάσπασης διαδικασίας.

Οι διαθέσιμοι συνδετήρες που εγκαθίστανται σε αυτήν την κίνηση είναι μηχανή ανατροφοδοτούν το συνδετήρα (MF), τον ψηφιακό συνδετήρα εισαγωγών (IOD), το φρένο μηχανών (επειδή) συνδετήρας, συνδετήρας αντιστατών διακλαδώσεων (RC), συνδετήρας δύναμης εισαγωγής κεντρικών αγωγών εναλλασσόμενου ρεύματος (IPD), συνδετήρας ΣΥΝΕΧΏΝ λεωφορείων (συνεχές ρεύμα) (κάτω από την κάλυψη), συνδετήρας δύναμης συνδετήρων και μηχανών δύναμης εισαγωγής ελέγχου 24V (CP) (βουλευτής). Αυτή η κίνηση υποστηρίζει μηδέν συσσωρεύοντας την εγκατάσταση που χρησιμοποιείται ιδανικά στα ελάχιστα και σφιχτά διαστήματα επιτροπής.

Η κίνηση λειτουργεί στις διάφορες διαμορφώσεις, και αυτόνομες και multi-axis: κοινό AC/DC υβριδικό κοινό AC/DC, κοινό εναλλασσόμενο ρεύμα και κοινό συνεχές ρεύμα. Παρέχει σε μια οικονομικώς αποδοτική λύση κινήσεων, παραδίδοντας και τη υψηλή επίδοση και την εξελιξιμότητα windings μηχανών που αντιστοιχείται τις εκτιμήσεις κίνησης για τη βελτιστοποιημένη ταξινόμηση συστημάτων (0,6 KW σε 1,6 KW).

Ενισχύοντας το μεσαίο χαρτοφυλάκιο αρχιτεκτονικής, αυτό το σύστημα κινήσεων σχεδιάζεται για να συνδέσει και να ενεργοποιήσει με CompactLogix 5370 ελεγκτές με τη χρησιμοποίηση του στούντιο 5000 περιβάλλον και την υποστήριξη της ενσωματωμένης κίνησης στο δίκτυο EtherNet/IP. Το στούντιο 5000 εφαρμογή σχεδιαστών Logix, έκδοση 24.00 ή πρέπει αργότερα να χρησιμοποιηθεί. Με τα οφέλη αυτού του συστήματος κινήσεων, οι εφαρμογές κινήσεων μπορούν να οργανωθούν σε μια ενιαία πλατφόρμα ελέγχου με τη χρησιμοποίηση ενός ενιαίου δικτύου, που απλοποιεί το σχέδιο, τη λειτουργία, και τη συντήρηση του εξοπλισμού. Το χαρακτηριστικό γνώρισμα που ξεχωρίζει για αυτό το σερβο πρότυπο κίνησης είναι το χρηματοκιβώτιό του ροπή-μακριά μέσω της ικανότητας δικτύων EtherNet/IP του.

Αυτό το χαρακτηριστικό γνώρισμα λειτουργεί χαρακτηριστικά μέσα από την κατοχή του GuardLogix 5570 ή συμπαγούς GuardLogix 5370 ζήτημα ελεγκτών ασφάλειας ένα χρηματοκιβώτιο ροπή-από την εντολή (STO) πέρα από το δίκτυο EtherNet/IP η ενσωματωμένη 2198-H008-ERS2 κίνηση ασφάλειας κατόπιν εκτελεί την εντολή.

• ΣΕΡΒΟ DRIVE

• KINETIX 5500

• 195-264 / 324-528 VAC

• 3 ΦΑΣΗ

• W/SAFETY

Χαρακτηριστικά, ένα ρεύμα φορτίων δεν είναι σταθερό. Ποικίλλει με τον καιρό. Για το σφυγμό η συμβατότητα φορτίων, μετά από τους κανόνες πρέπει να συναντηθεί:

a) Η απαίτηση δύναμης σφυγμού πρέπει να είναι κάτω από 150% της ονομαστικής δύναμης.

b) Η διάρκεια της δύναμης σφυγμού πρέπει να είναι πιό σύντομη από το χρόνο δύναμη-ώθησης. (δείτε το τμήμα παραγωγής)

c) Το μέσο (R.M.S.) ρεύμα παραγωγής πρέπει να είναι κάτω από το διευκρινισμένο συνεχές ρεύμα παραγωγής. Εάν το ρεύμα R.M.S είναι υψηλότερο, η μονάδα θα αποκριθεί με ένα θερμικό κλείσιμο μετά από λίγο. Χρησιμοποιήστε τη μέγιστη καμπύλη κύκλων καθήκοντος (Σχ. 27-2) που ελέγχει εάν το μέσο ρεύμα παραγωγής είναι κάτω από το ονομαστικό ρεύμα.

d) Για τα ύψη υψηλότερα από 2000m μειώστε τη φόρτωση σφυγμού (30W/1000m) ή την περιβαλλοντική θερμοκρασία

Ακολουθήστε αυτά τα βήματα για να τοποθετήσετε την κίνηση στις διαμορφώσεις ενιαίος-άξονα.
1. Παρατηρήστε αυτές τις απαιτήσεις εκκαθάρισης κατά τοποθετώντας μια ενιαία κίνηση στην επιτροπή:
• Η πρόσθετη εκκαθάριση απαιτείται για τα καλώδια και τα καλώδια ή το σύστημα σύνδεσης μοιράζομαι-λεωφορείων που συνδέεται με την κορυφή της κίνησης.
• Η πρόσθετη εκκαθάριση απαιτείται εάν άλλες συσκευές εγκαθίστανται επάνω από ή/και κάτω από την κίνηση και έχουν τις απαιτήσεις εκκαθάρισης δικές τους.
• Η πρόσθετη εκκαθάριση έφυγε και διορθώνει της κίνησης απαιτείται όταν τοποθετείται δίπλα στον ευαίσθητο εξοπλισμό θορύβου ή τους καθαρούς τρόπους καλωδίων.
• Το συνιστώμενο ελάχιστο βάθος γραφείων είναι 300 χιλ. (11,81 μέσα.).

1606-XLE120E & 1606-XLE120EC 24V, 5A Εισαγωγή ενιαίας φάσης
Οδηγίες για τη διφασική λειτουργία:
α) η φάση στη φάση σύνδεση Α επιτρέπεται εφ' όσον είναι η τάση παροχής κάτω από 240V (+10%).
β) χρησιμοποιήστε μια θρυαλλίδα ή έναν διακόπτη για να προστατεύσετε την εισαγωγή Ν. Η εισαγωγή Ν δεν προστατεύεται εσωτερικά και συνδέεται σε αυτήν την περίπτωση με ένα καυτό καλώδιο

Adisadvantages:
α. Η ελαττωματική παροχή ηλεκτρικού ρεύματος δεν μπορεί να αναγνωριστεί. Η θέληση των πράσινων οδηγήσεων είναι ανοικτή ακόμα δεδομένου ότι αντίστροφος-τροφοδοτείται από την άλλη παροχή ηλεκτρικού ρεύματος.
β. Δεν καλύπτει τις αποτυχίες όπως ένα εσωτερικό βραχυκύκλωμα στη δευτεροβάθμια πλευρά της παροχής ηλεκτρικού ρεύματος. Σε μια τέτοια - ουσιαστικά σχεδόν αδύνατος - περίπτωση, η ελαττωματική μονάδα γίνεται ένα φορτίο για τις άλλες παροχές ηλεκτρικού ρεύματος και η τάση παραγωγής δεν μπορεί να διατηρηθεί άλλο.

Μια άλλη ενότητα:
SLC 500 ψηφιακοί I/O αριθμοί καταλόγων εισαγωγής ενοτήτων
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Αριθμοί καταλόγων παραγωγής
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Εισόδου-εξόδου αριθμοί καταλόγων συνδυασμού
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
