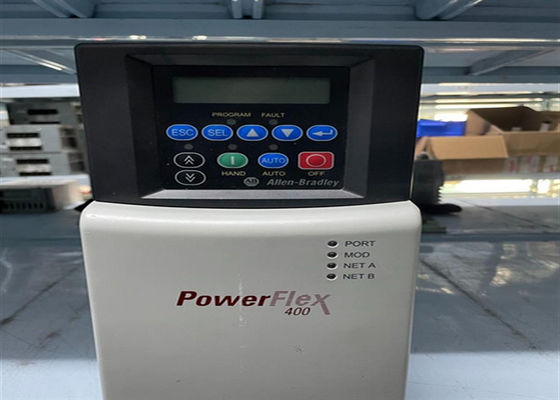

Μεταβλητό Drive εναλλασσόμενου ρεύματος αναστροφέων συχνότητας Άλλεν-Bradley 22C-D022N103 11 KW
Το Drive εναλλασσόμενου ρεύματος, εισαγωγή εναλλασσόμενου ρεύματος 11 KW (15 HP), 480V, 3 pH, 50-60 Hz, 22 μια παραγωγή, τύπος IP20, ul-NEMA ανοικτοί, μοντάρισμα επιτροπής, με το PID, το δεσμό συστημάτων AndFire αλγορίθμου ΣΠΌΡΩΝ, μέσα, πλαίσιο Γ, 0,98 PF, το ακέραιο αριθμητικό πληκτρολόγιο και την οδηγημένη επίδειξη, RS485, καθόρισε τις συνδέσεις τελικών φραγμών.

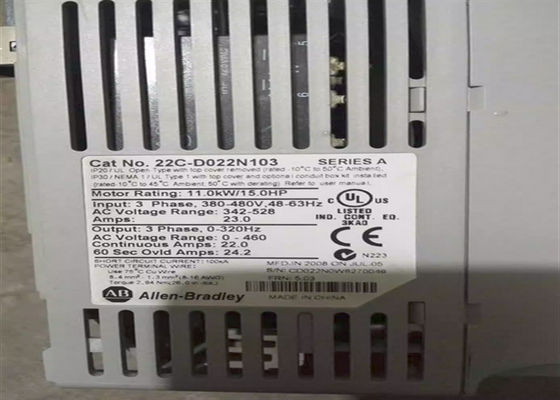

Τεχνικές προδιαγραφές για 22C-D022N103
Εμπορικό σήμα Άλλεν-Bradley
Προαιρετικά πρωτόκολλα επικοινωνίας: BacNet LonWorks ProfiBus Ethernet DeviceNet ControlNet
Ενσωματωμένος λιμένας επικοινωνίας: RS485
Εκτίμηση περιφράξεων: IP20/ανοικτός τύπος NEMA UL
Εγκατάσταση: Η επιτροπή τοποθετεί
Ενσωματωμένο I/O: Ιδιαίτερες εισαγωγές: Επτά (7) ιδιαίτερα αποτελέσματα νεροχυτών/πηγής: Μια (1) ανοικτή παραγωγή Αναλογική εισαγωγή δύο (2) επαφών εντύπου Γ: Δύο (2) αναλογική εισαγωγή 0-10VDC 0 - αναλογική παραγωγή 20mA: Δύο (2) αναλογική εισαγωγή 0-10VDC 0 - 20mA
Μέθοδος ελέγχου: V/Hz, αποζημίωση ολίσθησης, διαδικασία PID
Εφαρμόσιμη εκτίμηση μηχανών: 15,0 HP (11,0 KW)
Τάση παραγωγής: 0-460VAC
Ρεύμα εισαγωγής: 23 Α
Φάση εισαγωγής: 3-Phase
Κατασκευαστής: Rockwell αυτοματοποίηση/Άλλεν-Bradley
| Ρεύμα παραγωγής |
22 Α |
| Τάση εισαγωγής |
342-528VAC |
| Ο αριθμός μερών/καταχωρεί το αριθ. |
22C-D022N103 |
| Γραμμή παραγωγής |
Powerflex 400 |
| Τύπος προϊόντων |
Drive ανεμιστήρων & αντλιών |
| Ιπποδύναμη |
15 |
| Φάση |
Τριφασικός |
| Περίφραξη |
Η επιτροπή τοποθετεί - IP20, τύπος NEMA/UL ανοικτός |
| Ένταση ρεύματος |
22 Amps |
| Πλαίσιο |
Μέγεθος Γ |
| Εισαγωγή |
Ακέραιο αριθμητικό πληκτρολόγιο |
Περίπου 22C-D022N103
Ο Άλλεν-Bradley 22C-D022N103 είναι μέρος των 380 έως 480 βολτ εναλλασσόμενου ρεύματος, 3-Phase PowerFlex 400 διευθετήσιμες σειρές Drive εναλλασσόμενου ρεύματος συχνότητας. Είναι μια οικονομικώς αποδοτική κίνηση, που χρησιμοποιείται ιδανικά για τον έλεγχο ταχύτητας ανεμιστήρων και αντλιών στις μεταβλητές εφαρμογές ανεμιστήρων και αντλιών ροπής, και το ευρύ φάσμα ενσωματωμένων χαρακτηριστικών γνωρισμάτων του επιτρέπει τη γρήγορη και συνεχή ολοκλήρωση συστημάτων. Αυτό το 11 KW (15 HP) εκτίμησε την επιτροπή τοποθετεί την ενότητα έχει το εναλλασσόμενο ρεύμα - ταξινομήστε το ρεύμα πλαισίων και παραγωγής 22 Α. Έρχεται με μια unfiltered κατηγορία εκπομπής και ένα ακέραιο αριθμητικό πληκτρολόγιο με δύο γραμμές 16 χαρακτήρων κάθε μια εκτός από την επίδειξη LCD του με τους δείκτες των οδηγήσεων για την εύκολους διαμόρφωση συστημάτων και τον έλεγχο θέσης ελαττωμάτων.
Το διευθετήσιμο Drive εναλλασσόμενου ρεύματος συχνότητας 22C-D022N103 έχει ένα ενσωματωμένο βοηθητικό χαρακτηριστικό γνώρισμα ελέγχου μηχανών που επιτρέπει τη λειτουργία μέχρι τριών πρόσθετων γραμμή-αρχισμένων μηχανών, εκτός από την άμεσα ελεγχόμενη μηχανή. Όταν αυτή η λειτουργία επιτρέπεται, ανατροφοδοτήστε και το σήμα αναφοράς χρησιμοποιείται από το PID για να ρυθμίσει την ταχύτητα της κίνηση-ελεγχόμενης μηχανής. Όταν η ικανότητα αυτής της αρχικής μηχανής δεν ικανοποιεί την απαίτηση προϊόντων, ο ελεγκτής κίνησης αρχίζει αυτόματα μια βοηθητική μηχανή. Μια συνεχής αύξηση σε ζήτηση θα αρχίσει την έναρξη των πρόσθετων μηχανών έως ότου έχει ικανοποιηθεί η απαίτηση. Ομοίως, όταν σταματούν τις μειώσεις απαίτησης, μια βοηθητική μηχανή και το βοηθητικό χαρακτηριστικό γνώρισμα PowerFlex ωθεί την κίνηση-ελεγχόμενη ταχύτητα μηχανών. Η ενότητα 22C-D022N103 έχει ένα IP20, ανοικτή περίφραξη τύπων NEMA/UL για το συμβατικό μοντάρισμα μέσα ή έξω από σε ένα γραφείο ελέγχου σε μια ζώνη περιβαλλοντικής θερμοκρασίας Κελσίου 45 βαθμού (113 βαθμοί Fahrenheit). Αυτό μπορεί να αναβαθμιστεί σε ένα IP30, τον τύπο NEMA/UL - 1 περίφραξη με μια πρόσθετη τοπ κάλυψη και τις προαιρετικές εξαρτήσεις παραθύρων αγωγών. Η ευελιξία στην εγκατάσταση αυτής της ενότητας βελτιώνεται από την εκτίμηση ολομέλειας UL που επιτρέπει το άμεσο μοντάρισμα σε ένα διαχειριζόμενο σύστημα αέρα.
Το 22C-D022N103 βελτιστοποιείται ειδικά για τη λειτουργία με βιομηχανική εφαρμογή ανεμιστήρων και αντλιών, η οποία βρίσκεται συνήθως στη θέρμανση Ventillation και την εφαρμογή κλιματισμού (HVAC), νερού και Waster, εγκαταστάσεις παραγωγής ενέργειας, μεταλλεία, που κατασκευάζει και μπορεί άλλες βιομηχανίες.
Το 22C-D022N103 είναι επίσης γνωστό ως μεταβλητό Drive συχνότητας (VFD) ή Drive μεταβλητής ταχύτητας (VSD). Παραδίδει το διαμορφώνοντας έλεγχο ταχύτητας με την ποικιλία της συχνότητας, και διατηρεί την αναλογικότητα με την τάση παράγοντας έτσι μια μεταβλητή ταχύτητα με τη σταθερή ροπής μέθοδο ελέγχου βολτ παραγωγής έτσι αποκαλούμενη/Hertz. Εκτός από τη μέθοδο ελέγχου βολτ/Hertz, το 22C-D022N103 είναι επίσης ικανό της λειτουργίας διαδικασίας PID για τον αυτόματο έλεγχο της συχνότητας παραγωγής αναφορικά με η λαμβανόμενη μεταβλητή διαδικασίας της κίνησης και διαμορφωμένος setpoint. Είναι επίσης εξοπλισμένο με τη διαφορετική προγραμματίσημη έναρξη χρηστών. Η παύση και τα μη απασχόλησης χαρακτηριστικά όπως η έναρξη πετάγματος, ράμπα-επάνω, ράμπα-κατεβάζουν, επιτάχυνση, επιβράδυνση, ύπνος/ίχνη για να ονομάσουν μερικών.
Το 22C-D022N103 έρχεται επίσης με ένα σταθερό αριθμητικό πληκτρολόγιο με τη γραμμή 2, το χαρακτήρα 16 ανά ανάγνωση γραμμών LCD, έναν ακέραιο λιμένα επικοινωνίας RS485 που χρησιμοποιούνται για τις δικτυωμένες συνδέσεις και τη μακρινές λειτουργία και τη διαμόρφωση.
Το 22C-D022N103 ενεργοποιείται από ένα φάσμα ανεφοδιασμού τάσης εισαγωγής της 3-Phase, εισαγμένη συχνότητας 340-528VAC, 48-63 Hz και ρεύμα εισαγωγής 23 αμπέρ. Παραδίδει continour το ρεύμα παραγωγής 22 αμπέρ, 0-460VAC, 3-Phase ανεφοδιασμός τάσης προς τη μηχανή ενώ η εφαρμόσιμη εκτίμηση μηχανών για το 22C-D022N103 είναι 15,0 HP (11,0 KW).
