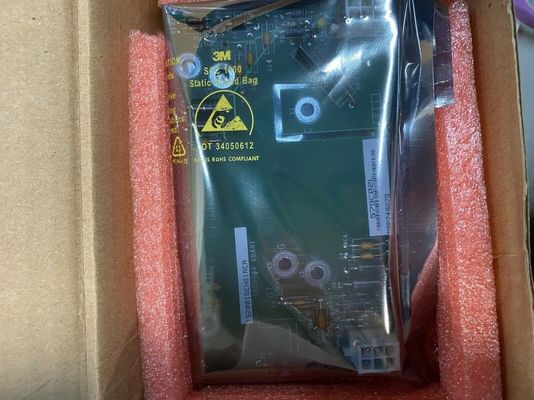

Το IS200IGEHG1A είναι ένα PCB που κατασκευάζεται από την επιχείρηση της Γερμανίας για το σημάδι του VI το σύστημα. Το MKVI είναι μια διοικητική πλατφόρμα στροβίλων αερίου/ατμού που δημιουργείται από τη Γερμανία ως τμήμα της γραμμής Speedtronic. Αυτό το σύστημα μπορεί να χρησιμοποιηθεί στο simplex ή με τριπλή περιττή μορφή για να ικανοποιήσει τις ανάγκες του σχετικού στροβίλου του.

Το IS200IGEHG1A είναι παθητικός πίνακας διεπαφών IGBT που παρέχει τα παθητικά μέρη σκηνικών διεπαφών παραγωγής που απαιτούνται στα τερματικά πυλών IGBT για τις κινήσεις μέσα στη σειρά καινοτομίας. Χρησιμοποιείται με τις διπλές ενότητες IGBT και τους αξονικούς gating αντιστάτες που ταξινομούνται χρησιμοποιεί ως στοιχεία θρυαλλίδων. Ο πίνακας εκτελεί μια λειτουργία ομαλοποίησης σχετικά με τον πίνακα διεπαφών και ελέγχου φάσης (IS200PICH.)

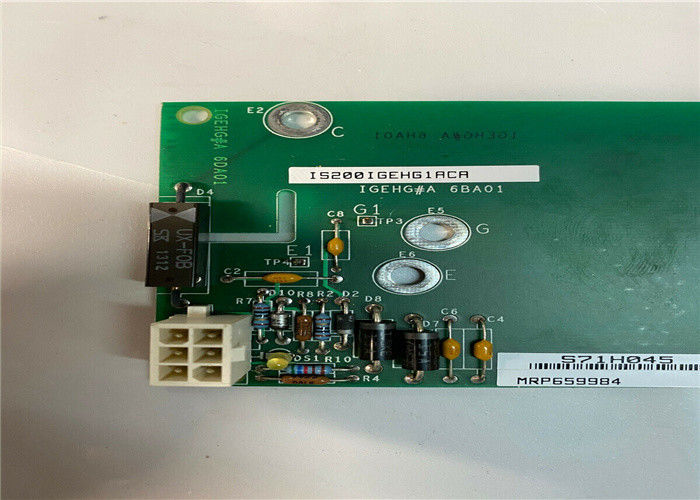

Το IS200IGEHG1A είναι μικρότερος πίνακας με λίγα συστατικά. Χτίζεται με δύο τμήματα βουλωμάτων (P1 και P2,) και έξι συνδετήρες οπών (E1 μέσω E6,) που γίνονται από τις εργοστάσιο-τρυπημένες με τρυπάνι τρύπες ringed από ένα αγώγιμο υλικό. Ο πίνακας έχει δύο διόδους για την παροδική καταστολή τάσης. Έχει επίσης μια δίοδο υψηλής τάσης. Ο πίνακας σχεδιάζεται και με μια πύλη ΕΠΑΝΩ και με μια πύλη ΑΠΟ τον αντιστάτη, καθώς επίσης και έναν ξέβαμμν αντιστάτη. Δύο εκπέμπουσες φως δίοδοι βρίσκονται στις αντίθετες πλευρές του πίνακα. Όταν IGBTs είναι ανοικτό περιορισμένο, αυτά τα συστατικά θα ανάψουν επάνω.

Το IS200IGEHG1A δεν έχει καμία θρυαλλίδα και δεν έχει κανένα διευθετήσιμο υλικό. Ενώ ο πίνακας έχει τέσσερα σημεία δοκιμής TP, αυτά είναι για τη χρήση εργοστασίων μόνο και δεν προορίζονται για τους χρήστες στην πρόσβαση. Εάν περισσότερες πληροφορίες για το σχεδιάγραμμα πινάκων ή τα συστατικά της απαιτούνται, η βιβλιοθήκη της Γερμανίας των εγχειριδίων, των οδηγών χρηστών, ή των φύλλων στοιχείων πρέπει να ερωτηθεί για αυτές τις πληροφορίες.
