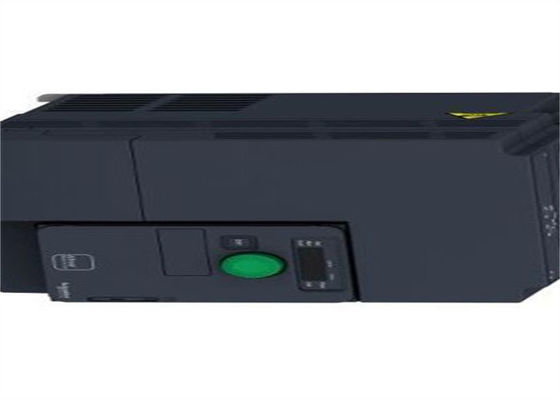

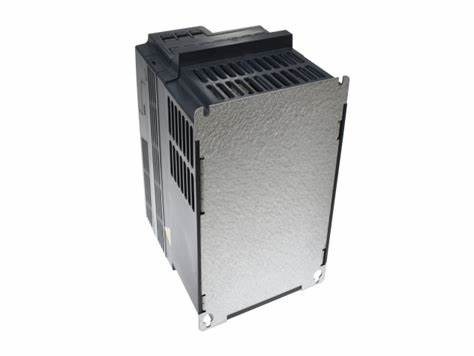

ATV320U75M3C Μηχανή ATV320 7,5 KW 200-240 Β Altivar κίνησης μεταβλητής ταχύτητας Σνάιντερ

ATV340U30N4E κίνηση μεταβλητής ταχύτητας Σνάιντερ, μηχανή ATV340, 3 KW Altivar βαρέων καθηκόντων

Γρήγορες λεπτομέρειες

Σειρά του προϊόντος
Μηχανή ATV320 Altivar
Τύπος προϊόντων ή συστατικών
Κίνηση μεταβλητής ταχύτητας
Συγκεκριμένη εφαρμογή προϊόντων
Σύνθετες μηχανές
Παραλλαγή
Τυποποιημένη έκδοση
Σχήμα της κίνησης
Συμπαγής
Τοποθετώντας τρόπος
Ο τοίχος τοποθετεί
Πρωτόκολλο λιμένων επικοινωνίας
Παρουσίαση σε συνέχειες Modbus
CANopen
Κάρτα επιλογής
Ενότητα επικοινωνίας, CANopen
ενότητα επικοινωνίας, EtherCAT
ενότητα επικοινωνίας, DP V1 Profibus
ενότητα επικοινωνίας, PROFINET
ενότητα επικοινωνίας, Ethernet Powerlink
ενότητα επικοινωνίας, EtherNet/IP
ενότητα επικοινωνίας, DeviceNet
[Εμείς] εκτιμημένη τάση ανεφοδιασμού
200… 240 Β - 15… 10%
Ονομαστικό ρεύμα παραγωγής
33.0 Α
Δύναμη KW μηχανών
7,5 KW βαρέων καθηκόντων
Φίλτρο EMC
Χωρίς φίλτρο EMC
Βαθμός IP προστασίας
IP20
Συμπληρωματικός
Ιδιαίτερος αριθμός εισαγωγής
7
Ιδιαίτερος τύπος εισαγωγής
Ασφαλής ροπή STO μακριά, 24 Β DC1.5 kOhm
DI1… ΕΙΣΑΓΩΓΈΣ ΛΟΓΙΚΉΣ DI6, ΣΥΝΕΧΈΣ ΡΕΎΜΑ 30 Β 24 Β)
DI5 προγραμματίσημος ως σφυγμό που εισάγεται 0… 30 kHz, συνεχές ρεύμα 30 Β 24 Β)
Ιδιαίτερη λογική εισαγωγής
Θετική λογική (πηγή)
Αρνητική λογική (νεροχύτης)
Ιδιαίτερος αριθμός παραγωγής
3
Ιδιαίτερος τύπος παραγωγής
Ανοικτός συλλέκτης DQ+ 0… 1 kHz 30 συνεχές ρεύμα 100 μΑ Β
Ανοικτός συλλέκτης DQ- 0… 1 kHz 30 συνεχές ρεύμα 100 μΑ Β
Αναλογικός αριθμός εισαγωγής
3
Αναλογικός τύπος εισαγωγής
AI1 τάση 0… 10 ΣΥΝΕΧΈΣ 30 kOhm Β 10 μπιτ
AI2 διπολική διαφορική τάση +/- 10 ΣΥΝΕΧΈΣ 30 kOhm Β 10 μπιτ
AI3 τρέχοντα 0… 20 μΑ (ή 4-20 μΑ, Χ-20 μΑ, 20 Χ μΑ ή άλλα σχέδια από τη διαμόρφωση) 250 ωμ 10 μπιτ
Αριθμός αναλογικής παραγωγής
1
Τύπος αναλογικής παραγωγής
Λογισμικό-διαμορφώσιμο τρέχον AQ1 0… 20 μΑ 800 ωμ 10 μπιτ
Λογισμικό-διαμορφώσιμη τάση συνεχές ρεύμα AQ1 0… 10 Β 470 ωμ 10 μπιτ
Τύπος παραγωγής ηλεκτρονόμων
Διαμορφώσιμη λογική R1A 1 ηλεκτρονόμων ΝΟ 100000 κύκλοι
Διαμορφώσιμοι κύκλοι λογικής R1B 1 NC 100000 ηλεκτρονόμων
Διαμορφώσιμη λογική R1C ηλεκτρονόμων
Διαμορφώσιμη λογική R2A 1 ηλεκτρονόμων ΝΟ 100000 κύκλοι
Διαμορφώσιμη λογική R2C ηλεκτρονόμων
Μέγιστο ρεύμα μετατροπής
Παραγωγή R1A, R1B, R1C ηλεκτρονόμων ανθεκτικό, phi μαρουλιών = 1 3 εναλλασσόμενο ρεύμα Α 250 Β
Παραγωγή R1A, R1B, R1C ηλεκτρονόμων ανθεκτικό, phi μαρουλιών = 1 3 συνεχές ρεύμα Α 30 Β
Παραγωγή R1A, R1B, R1C, R2A, R2C ηλεκτρονόμων επαγωγικό, phi μαρουλιών = 0,4 7 κα 2 εναλλασσόμενο ρεύμα Α 250 Β
Παραγωγή R1A, R1B, R1C, R2A, R2C ηλεκτρονόμων επαγωγικό, phi μαρουλιών = 0,4 7 κα 2 συνεχές ρεύμα Α 30 Β
Παραγωγή R2A, R2C ηλεκτρονόμων ανθεκτικό, phi μαρουλιών = 1 5 εναλλασσόμενο ρεύμα Α 250 Β
Παραγωγή R2A, R2C ηλεκτρονόμων ανθεκτικό, phi μαρουλιών = 1 5 συνεχές ρεύμα Α 30 Β
Ελάχιστο ρεύμα μετατροπής
ΠΑΡΑΓΩΓΉ R1A, R1B, R1C, R2A, ΣΥΝΕΧΈΣ ΡΕΎΜΑ ΗΛΕΚΤΡΟΝΌΜΩΝ R2C 5 ΜΑ 24 Β
Μέθοδος πρόσβασης
Σκλάβος CANopen
λειτουργία 4 τεταρτημόριων πιθανή
Αληθινός
Ασύγχρονες προς έλεγχο κατηγορίες μηχανών
Αναλογία τάσης/συχνότητα, 5 σημεία
Διανυσματικός έλεγχος ροής χωρίς αισθητήρα, πρότυπα
Αναλογία τάσης/συχνότητα - ενέργεια - αποταμίευση, τετραγωνικό U/f
Διανυσματικός έλεγχος ροής χωρίς αισθητήρα - ενέργεια - αποταμίευση
Αναλογία τάσης/συχνότητα, 2 σημεία
Σύγχρονες προς έλεγχο κατηγορίες μηχανών
Διανυσματικός έλεγχος χωρίς αισθητήρα
Μέγιστη συχνότητα παραγωγής
kHz 0,599
Επιβάτης overtorque
170… 200% της ονομαστικής ροπής μηχανών
Κεκλιμένες ράμπες επιτάχυνσης και επιβράδυνσης
Γραμμικός
U
S
ΕΠΕΙΔΗ
Μετατροπή κεκλιμένων ραμπών
Προσαρμογή κεκλιμένων ραμπών επιτάχυνσης/επιβράδυνσης
Αυτόματη στάση επιτάχυνσης/επιβράδυνσης με τη ΣΥΝΕΧΗ έγχυση
Αποζημίωση ολίσθησης μηχανών
Αυτόματος οποιοσδήποτε το φορτίο
Διευθετήσιμα 0… 300%
Μη διαθέσιμος σε αναλογία τάσης/συχνότητα (2 ή 5 σημεία)
Συχνότητα μετατροπής
kHz 2… 16 διευθετήσιμο
kHz 4… 16 με ο παράγοντας
Ονομαστική συχνότητα μετατροπής
kHz 4
Φρενάρισμα στο σταμάτημα
Από τη ΣΥΝΕΧΗ έγχυση
Μπαλτάς φρένων που ενσωματώνεται
Αληθινός
Ρεύμα γραμμών
45.3 ένα 200 Β βαρέων καθηκόντων)
38.2 ένα 240 Β βαρέων καθηκόντων)
Μέγιστο ρεύμα εισαγωγής ανά φάση
45.3 Α
Μέγιστη τάση παραγωγής
240 Β
Φαινόμενη δύναμη
15.9 kVA 240 Β βαρέων καθηκόντων)
Συχνότητα δικτύων
50-60 Hz
Σχετική συμμετρική ανοχή συχνότητας δικτύων
5%
Ενδεχόμενη γραμμή Isc
Κα 22
Ρεύμα φορτίων βάσεων στην υψηλή υπερφόρτωση
33.0 Α
Διασκεδασμός δύναμης στο W
Ανεμιστήρας 293,0 kHz W 200 Β 4
Με την περιορισμένη ταχύτητα λειτουργίας ασφάλειας ακίνδυνα (SLS)
Αληθινός
Με την ασφαλή διαχείριση φρένων λειτουργίας ασφάλειας (SBC/SBT)
Ψεύτικος
Με την ασφαλή λειτουργούσα στάση λειτουργίας ασφάλειας (SOS)
Ψεύτικος
Με την ασφαλή θέση λειτουργίας ασφάλειας (SP)
Ψεύτικος
Με την ασφαλή προγραμματίσημη λογική λειτουργίας ασφάλειας
Ψεύτικος
Με το ασφαλές όργανο ελέγχου ταχύτητας λειτουργίας ασφάλειας (SSM)
Ψεύτικος
Με την ασφαλή στάση 1 λειτουργίας ασφάλειας (SS1)
Αληθινός
Με την ασφαλή στάση 2 sft fct (SS2)
Ψεύτικος
Με την ασφαλή ροπή λειτουργίας ασφάλειας μακριά (STO)
Αληθινός
Με την περιορισμένη θέση λειτουργίας ασφάλειας ακίνδυνα (SLP)
Ψεύτικος
Με την ασφαλή κατεύθυνση λειτουργίας ασφάλειας (SDI)
Ψεύτικος
Τύπος προστασίας
Κίνηση σπασιμάτων φάσης εισαγωγής
Overcurrent μεταξύ των φάσεων παραγωγής και της γήινης κίνησης
Υπερθερμαίνοντας κίνηση προστασίας
Βραχυκύκλωμα μεταξύ της κίνησης φάσεων μηχανών
Θερμική κίνηση προστασίας
Πλάτος
5.91 μέσα (150 χιλ.)
Ύψος
9.13 μέσα (232,0 χιλ.)
Βάθος
7.01 μέσα (178,0 χιλ.)
Βάρος προϊόντων
7,94 λίβρες (ΗΠΑ) (3,6 κλ)
Περιβάλλον
Λειτουργούσα θέση
Κατακόρυφος +/- 10 βαθμός
Πιστοποιήσεις προϊόντων
CE
ATEX
NOM
GOST
EAC
RCM
KC
χαρακτηρισμός
CE
ATEX
UL
CSA
EAC
RCM
Πρότυπα
EN/IEC 61800-5-1
Ηλεκτρομαγνητική συμβατότητα
Ηλεκτροστατικό επίπεδο 3 IEC 61000-4-2 δοκιμής ασυλίας απαλλαγής
Ακτινοβολούν επίπεδο 3 IEC 61000-4-3 δοκιμής ασυλίας τομέων ραδιοσυχνότητας ηλεκτρομαγνητικό
Ηλεκτρικό γρήγορο παροδικό/επίπεδο 4 IEC 61000-4-4 δοκιμής ασυλίας
1.2/50 µs - 8/20 επίπεδο 3 IEC 61000-4-5 δοκιμής ασυλίας κύματος µs
Διευθυνμένο επίπεδο 3 IEC 61000-4-6 δοκιμής ασυλίας ραδιοσυχνότητας
IEC 61000-4-11 δοκιμής ασυλίας εμβυθίσεων και διακοπών τάσης
Περιβαλλοντική κατηγορία (κατά τη λειτουργία)
Κατηγορία 3C3 σύμφωνα με το IEC 60721-3-3
Κατηγορία 3S2 σύμφωνα με το IEC 60721-3-3
Μέγιστη επιτάχυνση κάτω από τον αντίκτυπο κλονισμού (κατά τη λειτουργία)
150 m/s ² στην κα 11
Μέγιστη επιτάχυνση κάτω από την παλμική πίεση (κατά τη λειτουργία)
10 m/s ² σε 13… 200 Hz
Μέγιστη εκτροπή κάτω από το δονητικό φορτίο (κατά τη λειτουργία)
1,5 χιλ. σε 2… 13 Hz
Επιτρεπόμενη σχετική υγρασία (κατά τη λειτουργία)
Κατηγορία 3K5 σύμφωνα με το EN 60721-3
Όγκος του δροσίζοντας αέρα
15850.61 Gal/hr (ΗΠΑ) (60 m3/h)
Overvoltage κατηγορία
ΙΙΙ
Βρόχος κανονισμού
Διευθετήσιμος ρυθμιστής PID
Ακρίβεια ταχύτητας
+/- 10% της ονομαστικής ολίσθησης 0,2 TN στη TN
Βαθμός ρύπανσης
2
Περιβαλλοντική θερμοκρασία αεροπορικών μεταφορών
-13… 158 °F (- 25… 70 °C)
Περιβαλλοντική θερμοκρασία αέρα για τη λειτουργία
14… 122 °F (- 10… 50 °C) χωρίς
122… 140 °F (50… 60 °C) με ο παράγοντας
Περιβαλλοντική θερμοκρασία αέρα για την αποθήκευση
-13… 158 °F (- 25… 70 °C)
Λεπτομέρειες διαταγής και ναυτιλίας
Κατηγορία
22153-ATV320/ATV312/ATV32 (10 ΜΕΣΩ 30HP)
Σχέδιο έκπτωσης
CP4B
GTIN
3606480966682
Returnability
Ναι
Χώρα προέλευσης
Ταυτότητα
Μονάδες συσκευασίας
Τύπος μονάδων συσκευασίας 1
PCE
Αριθμός μονάδων στη συσκευασία 1
1
Συσκευασία 1 ύψος
7.68 μέσα (19,500 εκατ.)
Συσκευασία 1 πλάτος
8.66 μέσα (22,000 εκατ.)
Συσκευασία 1 μήκος
12.99 μέσα (33,000 εκατ.)
Συσκευασία 1 βάρος
9,46 λίβρες (ΗΠΑ) (4,291 κλ)
Τύπος μονάδων συσκευασίας 2
P06
Αριθμός μονάδων στη συσκευασία 2
10
Συσκευασία 2 ύψος
29.53 μέσα (75,000 εκατ.)
Συσκευασία 2 πλάτος
23.62 μέσα (60,000 εκατ.)
Συσκευασία 2 μήκος
31.50 μέσα (80,000 εκατ.)
Συσκευασία 2 βάρος
124,58 λίβρες (ΗΠΑ) (56,510 κλ)

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

Η σειρά μηχανών ATV320 Altivar είναι μια προσφορά των κινήσεων μεταβλητής ταχύτητας που σχεδιάζονται για τους αρχικούς κατασκευαστές εξοπλισμού (OEMs). Ο συμπαγής τύπος του επιτρέπει την κάθετη συσσώρευση των κινήσεων μέσα στα πλαίσια μηχανών. Λειτουργεί σε μια εκτιμημένη ισχύ μέχρι 7.5kW/10hp και μια εκτιμημένη τάση από 200V στο εναλλασσόμενο ρεύμα 240V. Το γερό σχέδιό του με ντυμένους τυπωμένους πίνακες κυκλωμάτων κατηγορίας IEC 60721-3-3 τους 3C3 επιτρέπει να επεκτείνει τη διαθεσιμότητα μηχανών στις σκληρές περιβαλλοντικές συνθήκες, παραδείγματος χάριν στις περιβαλλοντικές θερμοκρασίες μέχρι 60°C χωρίς την ανάγκη της πρόσθετης ψύξης. Ενσωματώνει τις λειτουργίες κατάλληλες για τις πιό κοινές εφαρμογές, συμπεριλαμβανομένης της ακρίβειας ροπής και ταχύτητας στην πολύ αργόστροφη, υψηλή δυναμική απόδοση με το διανυσματικό έλεγχο ροής χωρίς αισθητήρα και εκτεταμένο φάσμα συχνότητας για τις μεγάλες μηχανές. Ενσωματώνει επίσης την παράλληλη σύνδεση των μηχανών και των ειδικών κινήσεων χρησιμοποιώντας την αναλογία τάσης/συχνότητα και τη στατική ακρίβεια ταχύτητας και της ενέργειας - αποταμίευση για τις open-loop σύγχρονες μηχανές. Ζυγίζει 3.6kg και οι διαστάσεις της είναι 150mm ευρέα, 232mm υψηλά, 178mm βαθύ. Το λογισμικό κίνησης περιλαμβάνει 5 λειτουργίες ασφάλειας ότι οι μηχανές βοήθειας καλύπτουν τις απαιτήσεις ασφάλειας, εάν χρησιμοποιούνται ή όχι από κοινού με μια ενότητα ασφάλειας Preventa. Αυτές οι λειτουργίες ασφάλειας διαμορφώνονται χρησιμοποιώντας το λογισμικό SoMove. Η μηχανή ATV320 Altivar σχεδιάστηκε για τους αρχικούς κατασκευαστές εξοπλισμού (OEMs) που καλύπτει τις απλές και προηγμένες απαιτήσεις εφαρμογής που καλύπτονται για τη συσκευασία, υλικός χειρισμός, υφαντική, υλική εργασία, μηχανικοί ενεργοποιητές και ανύψωση. Προσαρμόζεται στο IEC, UL, TUV, KC και άλλα διεθνή πρότυπα. Να τοποθετήσουν τα εξαρτήματα και οι εξωτερικές επιλογές (φρενάροντας αντιστάτες, εμφράξεις γραμμών, εμφράξεις μηχανών, πρόσθετα φίλτρα EMC) είναι διαθέσιμα με τις κινήσεις μηχανών ATV320 Altivar. Ο τύπος εξωτερικών εξαρτημάτων και επιλογών εξαρτάται από την εκτίμηση κίνησης. Το προϊόν παραδίδεται σε δύο συσκευασίες. Έχει ως σκοπό να τοποθετηθεί στην κάθετη θέση (+/- 10 °) σε μια επιτροπή, ευχαριστεί σε 4 καθορίζοντας τρύπες. Είναι πλήρως ενσωματωμένη εσωτερική ηλεκτρική EcoStruxure μηχανή Σνάιντερ μέσω DTM. Είναι δυνατό να διαμορφωθούν, να ελεγχθούν, και να εντοπιστούν οι κινήσεις ATV320 άμεσα στο λογισμικό SoMachine και SoMove με τη βοήθεια του ίδιου τούβλου λογισμικού (DTM). Είναι φιλικό προς το περιβάλλον και συμμορφώνεται με τις οδηγίες όπως RoHS, WEEE, etc.relating στην προστασία του περιβάλλοντος.
