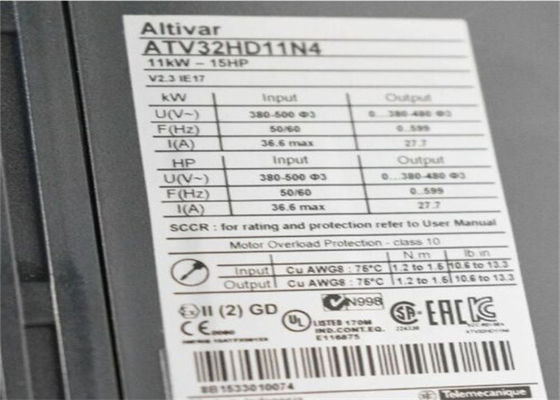

ATV32HD11N4 Κίνηση μεταβλητής ταχύτητας Σνάιντερ ATV32 11 KW 400 Β φάση 3

ATV32HD11N4 φάση κίνησης μεταβλητής ταχύτητας Σνάιντερ ATV32 11 KW 400 Β 3

Γρήγορες λεπτομέρειες

Σειρά του προϊόντος
Altivar 32
Τύπος προϊόντων ή συστατικών
Κίνηση μεταβλητής ταχύτητας
Προορισμός προϊόντων
Σύγχρονες μηχανές
Ασύγχρονες μηχανές
Συγκεκριμένη εφαρμογή προϊόντων
Σύνθετες μηχανές
Λειτουργία διαθέσιμη
-
Ύφος συνελεύσεων
Με το heatsink
Όνομα συστατικών
ATV32
Φίλτρο EMC
Φίλτρο κατηγορίας C2 EMC που ενσωματώνεται
Φάση
φάση 3
[Εμείς] εκτιμημένη τάση ανεφοδιασμού
380… 500 Β - 15… 10%
Όρια τάσης ανεφοδιασμού
323… 550 Β
Συχνότητα ανεφοδιασμού
50… 60 Hz - 5… 5%
Συχνότητα δικτύων
47.5… 63 Hz
Δύναμη KW μηχανών
11 KW 380… 480 Β
Μέγιστη εκτίμηση δύναμης αλόγων
15 HP 380… 480 Β
Συμπληρωματικός
Ρεύμα γραμμών
25.6 ένα 500 Β 3 φάση 11 KW/15 HP
36.6 ένα 380 Β 3 φάση 11 KW/15 HP
Φαινόμενη δύναμη
31.7 kVA 500 Β 3 φάση 15 KW/20 HP
Ενδεχόμενη γραμμή Isc
22 φάση Κα 3
Ονομαστικό ρεύμα παραγωγής
27.7 ένα 4 kHz 500 Β 11 KW/15 HP
Μέγιστο παροδικό ρεύμα
41.6 η δεκαετία του '60 11 KW/15 HP
Συχνότητα παραγωγής
0,0005… kHz 0,599
Ονομαστική συχνότητα μετατροπής
kHz 4
Συχνότητα μετατροπής
kHz 2… 16 διευθετήσιμο
Σειρά ταχύτητας
1… ασύγχρονη μηχανή 100 στο open-loop τρόπο
Ακρίβεια ταχύτητας
+/- 10% της ονομαστικής ολίσθησης 0,2 TN στη TN
Ακρίβεια ροπής
+/- 15%
Επιβάτης overtorque
170… 200%
Ροπή φρεναρίσματος
<> Ασύγχρονες προς έλεγχο κατηγορίες μηχανών
Διανυσματικός έλεγχος ροής χωρίς αισθητήρα, πρότυπα
Αναλογία τάσης/συχνότητα, 5 σημεία
Αναλογία τάσης/συχνότητα, 2 σημεία
Αναλογία τάσης/συχνότητα - ενέργεια - αποταμίευση, τετραγωνικό U/f
Διανυσματικός έλεγχος ροής χωρίς αισθητήρα - ενέργεια - αποταμίευση, NoLoad νόμος
Σύγχρονες προς έλεγχο κατηγορίες μηχανών
Διανυσματικός έλεγχος χωρίς αισθητήρα
Βρόχος κανονισμού
Διευθετήσιμος ρυθμιστής PID
Αποζημίωση ολίσθησης μηχανών
Διευθετήσιμα 0… 300%
Αυτόματος οποιοσδήποτε το φορτίο
Μη διαθέσιμος σε αναλογία τάσης/συχνότητα (2 ή 5 σημεία)
Τοπική σηματοδότηση
1 κόκκινη τάση κίνησης των οδηγήσεων
1 πράσινο τρέξιμο CANopen των οδηγήσεων
1 κόκκινο λάθος CANopen των οδηγήσεων
1 κόκκινο ελάττωμα κίνησης των οδηγήσεων
Τάση παραγωγής
<> Επίπεδο θορύβου
43 DB 86/188/ΕΟΚ
μόνωση
Ηλεκτρικός μεταξύ της δύναμης και του ελέγχου
Ηλεκτρική σύνδεση
Τερματικό 0,5… έλεγχος AWG 14 1,5 χιλ. ² βιδών, AWG 18…)
Μετακινούμενα τερματικά 6… 16 χιλ. ² βιδών, μηχανή AWG 6 AWG 8…/φρενάροντας αντιστάτης)
Τερματικό 10… παροχή ηλεκτρικού ρεύματος AWG 6 16 χιλ. ² βιδών, AWG 8…)
Ροπή σκλήρυνσης
4.43 έλεγχος lbf.in (0,5 N.m), 4,4 lb/ft)
10.62 lbf.in (1,2 N.m), μηχανή 10,6 lb/ft/φρενάροντας αντιστάτης)
10.62 παροχή ηλεκτρικού ρεύματος lbf.in (1,2 N.m), 10,6 lb/ft)
Ανεφοδιασμός
Εσωτερικός ανεφοδιασμός για το ποτενσιόμετρο αναφοράς (kOhm 1 έως 10) 10,5 Β συνεχής ρεύμα +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> αναλογικός αριθμός εισαγωγής
3
Αναλογικός τύπος εισαγωγής
AI1 τάση 0… συνεχές ρεύμα 10 Β 30000 ωμ 10 μπιτ
AI2 διπολική διαφορική τάση +/- συνεχές ρεύμα 10 Β 30000 ωμ 10 μπιτ
AI3 τρέχοντα 0… 20 μΑ (ή 4-20 μΑ, Χ-20 μΑ, 20 Χ μΑ ή άλλα σχέδια από τη διαμόρφωση) 250 ωμ 10 μπιτ
Διάρκεια δειγματοληψίας
2 κα AI1, AI2, AI3) - ανάλογο
2 κα AO1) - ανάλογο
Χρόνος απόκρισης
LI1… κα LI6 8 +/- 0,7 λογική κας
R1A, R1B, ηλεκτρονόμος κας R1C 2
R2A, ηλεκτρονόμος κας R2C 2
Ακρίβεια
+/- 0.2% AI1, AI2, AI3) για μια θερμοκρασία -10… 60 °C
+/- 0.5% AI1, AI2, AI3) για μια θερμοκρασία 25 °C
+/- 1% AO1) για μια θερμοκρασία 25 °C
+/- 2% AO1) για μια θερμοκρασία -10… 60 °C
Λάθος γραμμικότητας
+/- 0,2… 0.5% της μέγιστης αξίας AI1, AI2, AI3)
+/- 0.3% AO1)
Αριθμός αναλογικής παραγωγής
1
Τύπος αναλογικής παραγωγής
AO1 λογισμικό-διαμορφώσιμα τρέχοντα 0… 20 μΑ 800 ωμ 10 μπιτ
Λογισμικό-διαμορφώσιμη τάση 0 AO1… 10 Β 470 ωμ 10 μπιτ
Ιδιαίτερος αριθμός παραγωγής
3
Ιδιαίτερος τύπος παραγωγής
Διαμορφώσιμη λογική ηλεκτρονόμων R1A, R1B, R1C) NO/NC - 100000 κύκλοι
Διαμορφώσιμη λογική R2A ηλεκτρονόμων, ΝΟ 100000 κύκλοι R2B)
Λογική LO)
Ελάχιστο ρεύμα μετατροπής
5 μΑ 24 λογική ΣΥΝΕΧΏΝ διαμορφώσιμη ηλεκτρονόμων Β
Μέγιστο ρεύμα μετατροπής
R1 3 εναλλασσόμενο ρεύμα Α 250 Β ανθεκτικό, phi μαρουλιών = 1
R1 4 συνεχές ρεύμα Α 30 Β ανθεκτικό, phi μαρουλιών = 1
R1, εναλλασσόμενο ρεύμα R2 2 Α 250 Β επαγωγικό, phi μαρουλιών = 0,4
R1, συνεχές ρεύμα R2 2 Α 30 Β επαγωγικό, phi μαρουλιών = 0,4
R2 5 εναλλασσόμενο ρεύμα Α 250 Β ανθεκτικό, phi μαρουλιών = 1
R2 5 συνεχές ρεύμα Α 30 Β ανθεκτικό, phi μαρουλιών = 1
Ιδιαίτερος αριθμός εισαγωγής
7
Ιδιαίτερος τύπος εισαγωγής
Προγραμματίσημο (νεροχύτης/πηγή) LI1… LI4) ΣΥΝΕΧΈΣ επίπεδο 1 PLC 24… 30 Β
Προγραμματίσημος ως σφυγμό που εισάγεται 20 kpps LI5) ΣΥΝΕΧΈΣ επίπεδο 1 PLC 24… 30 Β
Διακόπτης-διαμορφώσιμος PTC έλεγχος LI6) συνεχές ρεύμα 24… 30 Β
Ασφαλής ροπή από STO) συνεχές ρεύμα 24… 30 Β - 1500 ωμ
Ιδιαίτερη λογική εισαγωγής
Αρνητική λογική (νεροχύτης) LI1… LI6), > 19 Β, < 13="" V=""> θετική λογική (πηγή) LI1… LI6), < 5="" V=""> 11 Β
Κεκλιμένες ράμπες επιτάχυνσης και επιβράδυνσης
ΕΠΕΙΔΗ
Προσαρμογή κεκλιμένων ραμπών επιβράδυνσης
Γραμμικός
Επιβράδυνσης ΣΥΝΕΧΗΣ έγχυση στάσεων κεκλιμένων ραμπών αυτόματη
S
Μετατροπή κεκλιμένων ραμπών
U
Φρενάρισμα στο σταμάτημα
Από τη ΣΥΝΕΧΗ έγχυση
Τύπος προστασίας
Κίνηση σπασιμάτων φάσης εισαγωγής
Overcurrent μεταξύ των φάσεων παραγωγής και της γήινης κίνησης
Υπερθερμαίνοντας κίνηση προστασίας
Βραχυκύκλωμα μεταξύ της κίνησης φάσεων μηχανών
Θερμική κίνηση προστασίας
Πρωτόκολλο λιμένων επικοινωνίας
CANopen
Modbus
Τύπος συνδετήρων
1 RJ45 στο μπροστινό πρόσωπο) Modbus/CANopen
Φυσική διεπαφή
2 καλώδιο RS 485 Modbus
Πλαίσιο μετάδοσης
RTU Modbus
Τύπος πόλωσης
Καμία σύνθετη αντίσταση Modbus
Αριθμός διευθύνσεων
1… 127 CANopen
1… 247 Modbus
Μέθοδος πρόσβασης
Σκλάβος CANopen
Ηλεκτρομαγνητική συμβατότητα
1.2/50 µs - 8/20 δοκιμή ασυλίας κύματος µs, επίπεδο 3 IEC 61000-4-5
Διευθυνμένη δοκιμή ασυλίας ραδιοσυχνότητας, επίπεδο 3 IEC 61000-4-6
Ηλεκτρική γρήγορη παροδική/δοκιμή ασυλίας, επίπεδο 4 IEC 61000-4-4
Ηλεκτροστατική δοκιμή ασυλίας απαλλαγής, επίπεδο 3 IEC 61000-4-2
Ακτινοβολούσα δοκιμή ασυλίας τομέων ραδιοσυχνότητας ηλεκτρομαγνητική, επίπεδο 3 IEC 61000-4-3
IEC 61000-4-11 δοκιμής ασυλίας εμβυθίσεων και διακοπών τάσης
Πλάτος
7.09 μέσα (180 χιλ.)
Ύψος
15.91 μέσα (404 χιλ.)
Βάθος
9.13 μέσα (232 χιλ.)
Βάρος προϊόντων
19,18 λίβρες (ΗΠΑ) (8,7 κλ)
Κάρτα επιλογής
Αλυσίδα μαργαριτών CANopen καρτών επικοινωνίας
Ανοικτό ύφος CANopen καρτών επικοινωνίας
Κάρτα DeviceNet επικοινωνίας
Κάρτα EtherNet/IP επικοινωνίας
DP V1 Profibus καρτών επικοινωνίας
Λειτουργία
Μέσος
Συγκεκριμένη εφαρμογή
Άλλες εφαρμογές
Περιβάλλον
Πρότυπα
EN/IEC 61800-3
EN/IEC 61800-5-1
Το EN 55011 ομάδα 1 κατηγορίας Α
EN 61800-3 περιβάλλοντα 1 κατηγορία C2
EN 61800-3 περιβάλλοντα 2 κατηγορία C2
Πιστοποιήσεις προϊόντων
CSA
GOST
UL
Γ-κρότωνας
NOM 117
χαρακτηρισμός
CE
Βαθμός ρύπανσης
2 EN/IEC 61800-5-1
Βαθμός IP προστασίας
IP20 EN/IEC 61800-5-1
Αντίσταση δόνησης
1 GN 13… 200 Hz) EN/IEC 60068-2-6
1,5 χιλ. αιχμή στην αιχμή 3… 13 Hz) EN/IEC 60068-2-6
Αντίσταση κλονισμού
15 GN 11 msEN/IEC 60068-2-27
Σχετική υγρασία
5… 95% χωρίς IEC 60068-2-3 συμπύκνωσης
5… 95% χωρίς στάζοντας IEC 60068-2-3 νερού
Περιβαλλοντική θερμοκρασία αέρα για τη λειτουργία
14… 122 °F (- 10… 50 °C) χωρίς
122… 140 °F (50… 60 °C) με ο παράγοντας
Περιβαλλοντική θερμοκρασία αέρα για την αποθήκευση
-13… 158 °F (- 25… 70 °C)
Λειτουργούν ύψος
<> 3280.84… πόδια 9842,52 (1000… 3000 μ) με το ρεύμα που 1% ανά 100 μ
Λειτουργούσα θέση
Κατακόρυφος +/- 10 βαθμός
Λεπτομέρειες διαταγής και ναυτιλίας
Κατηγορία
22153-ATV320/ATV312/ATV32 (10 ΜΕΣΩ 30HP)
Σχέδιο έκπτωσης
CP4B
GTIN
00785901675518
Returnability
Αριθ.
Χώρα προέλευσης
Ταυτότητα
Συμβατική εξουσιοδότηση
Εξουσιοδότηση
18 μήνες

ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ

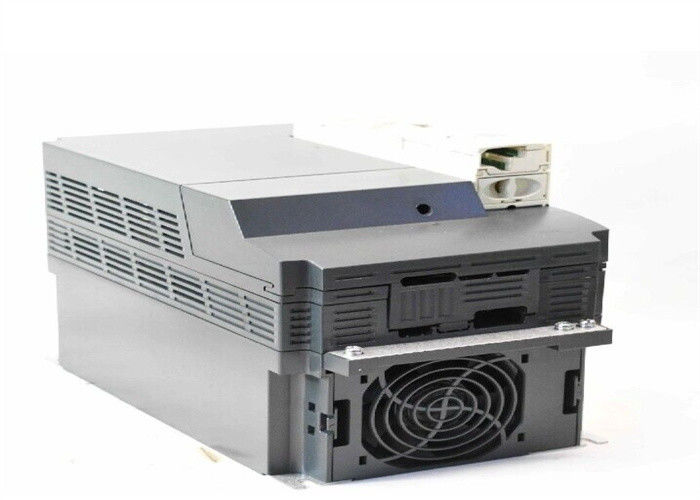

Αυτό το Altivar 32 κίνηση μεταβλητής ταχύτητας 3 φάσης έχει μια εκτιμημένη ισχύ 11kW, και μια τάση ανεφοδιασμού 380V στο εναλλασσόμενο ρεύμα 500V. Σχεδιάζεται για τις εφαρμογές όπως οι μικροί μεταφορείς, οι ανελκυστήρες, που τοποθετούν σε σάκκο/οι μηχανές μαρκαρίσματος, οι αναμίκτες, kneaders, οι υφαντικές μηχανές, οι αντλίες, οι συμπιεστές, οι ανεμιστήρες, οι μηχανές ξυλουργικής και επεξεργασίας μετάλλων. Έχει έναν 180mm-ευρύ συμπαγή τύπο, που επιτρέπει μια εύκαμπτη και εύκολη εγκατάσταση σε ένα να τοποθετήσει πιάτο χωρίς οποιοδήποτε διάστημα μεταξύ των παρακείμενων κινήσεων. Προσφέρει επίσης μια σφραγίδα αιφνιδιαστικός-κλειδαριών, τη θέση και την επίδειξη ελαττωμάτων, ένα κουμπί ναυσιπλοΐας πινάκων σκουντημάτων και ένα ενσωματωμένο φίλτρο EMC. Προσφέρει την υψηλή αναγνωσιμότητα των βασικών παραμέτρων χάρι σε μια φωτεινή τετραψήφια επίδειξη των οδηγήσεων. Η συμβατότητα λογισμικού SoMove επιτρέπει την αποταμίευση και τη μεταφορά των διαμορφώσεων στην εφεδρική κίνηση, που μειώνει το χρόνο διακοπής συντήρησης.
