Κύριος πίνακας διεπαφών κυκλωμάτων πινάκων κυκλωμάτων ελέγχου rdcu-12C ABB για το Drive ACS800

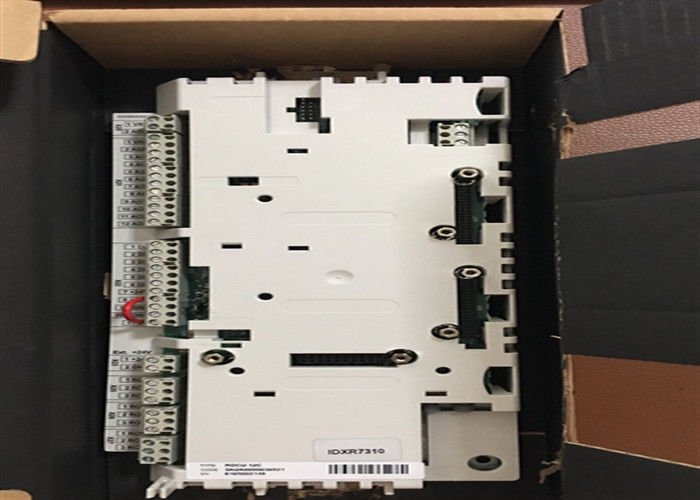

Rdcu-12C - μονάδα ελέγχου για τα Drive ABB - ACS 800

Στις εφαρμογές Drive μηχανών ACS800 τα αναλογικά και ψηφιακά I/O κανάλια χρησιμοποιούνται για τις διαφορετικές λειτουργίες όπως οι σκοποί ελέγχου, παρακολούθησης και μέτρησης (π.χ. θερμοκρασία μηχανών). Για να επεκτείνει τη I/O λειτουργία του Drive ACS800 σας το rdcu-12C παρέχει τις πρόσθετες αναλογικές και ψηφιακές I/O συνδέσεις, τα αποτελέσματα ηλεκτρονόμων και περισσότερους.

Παρακαλώ σημειώστε ότι τα προγράμματα εφαρμογών δεν συμπεριλαμβάνονται, προτού να μπορέσει να χρησιμοποιηθεί ο πίνακας οι πελάτες θα πρέπει να λάβουν και να εγκαταστήσουν το απαραίτητο λογισμικό.

Rdcu-12C χαρακτηριστικά γνωρίσματα μονάδων ελέγχου:

• 3 αναλογικές εισαγωγές - διαφορική, κοινή τάση ±15 Β τρόπου, που απομονώνεται με γαλβανισμό ως ομάδα, ένα ± 0(2) έως 10 Β, ψήφισμα 12 μπιτ, δύο 0(4) έως 20 μΑ, ψήφισμα 11 μπιτ
• 2 αναλογικά αποτελέσματα - 0(4) έως 20 μΑ, ψήφισμα 10 μπιτ
• 7 ψηφιακές εισαγωγές - που απομονώνονται με γαλβανισμό ως ομάδα (μπορεί να χωριστεί σε δύο ομάδες), τάση εισαγωγής 24 συνεχές ρεύμα Β, που φιλτράρει το χρόνο 1 (HW) κα
• 3 ψηφιακά αποτελέσματα (ηλεκτρονόμων) - επαφή μεταστροφής, συνεχές ρεύμα 24 Β ή 115/230 εναλλασσόμενο ρεύμα Β, μέγιστο συνεχές ρεύμα 2 Α
• Παραγωγή τάσης αναφοράς: ±10 Β ±0.5%, μέγιστα 10 μΑ
• Παραγωγή παροχής βοηθητικού ηλεκτρικού ρεύματος: +24 Β ±10%, μέγιστα 250 μΑ
