Πληροφορίες αβ 1746-NT4 προϊόντων:

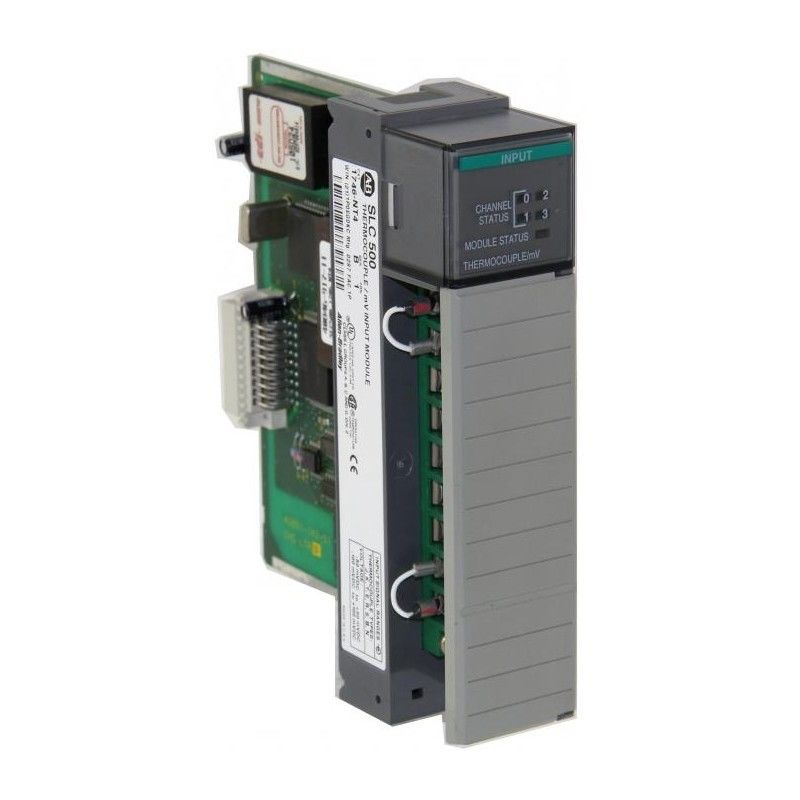

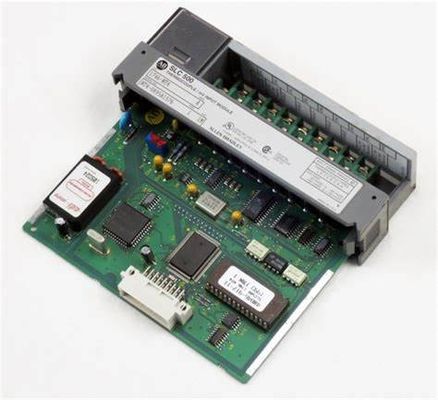

Το Άλλεν Bradley 1746-NT4 είναι μια ενότητα εισαγωγής Thermocouple/mV για ένα σύστημα SLC 500. Παρέχει σε όλους τους επεξεργαστές SLC 500 ένα ψηφιακά θερμοηλεκτρικό ζεύγος ή millivolt (MV) ένα αναλογικό στοιχείο, που παραλαμβάνεται και που αποθηκεύεται στον πίνακα εικόνας του. Δεν απαιτεί οποιαδήποτε εξωτερική παροχή ηλεκτρικού ρεύματος δεδομένου ότι λαμβάνει 5 βολτ ΣΥΝΕΧΗ και 24 βολτ ΣΥΝΕΧΟΥΣ δύναμης από την παροχή ηλεκτρικού ρεύματος SLC 500 μέσω backplane του. Έχει δύο αισθητήρες αποζημιώσεων κρύος-συνδέσεων (CJC) αντί των τάσεων όφσετ για να διατηρήσει την ακρίβεια σημάτων εισαγωγής θερμοηλεκτρικών ζευγών. Οι μεταφορές φραγμών απαιτούνται από αυτήν την ενότητα σε μια μακρινή I/O διαμόρφωση. Διασυνδέει στους τύπους θερμοηλεκτρικών ζευγών J, Κ, Τ, Ε, Ρ, S, Β, και Ν, και δέχεται άμεσο +/-50 MV και +/-100 αναλογικά σήματα εισαγωγής των MV. Το αυτοκίνητο ενότητας 1746-NT4 βαθμολογεί δύναμη-επάνω και όποτε ένα κανάλι επιτρέπεται. Έχει τους δείκτες θέσης 5 πράσινων οδηγήσεων, ένας για τη θέση ενότητας και ένας για κάθε ένα από τα τέσσερα κανάλια.

Η ενότητα 1746-NT4 έχει 4 απομονωμένα backplane κανάλια εισαγωγής. Έχει μια backplane τρέχουσα κατανάλωση 60 μΑ σε 5 βολτ ΣΥΝΕΧΉ και 40 μΑ σε 24 βολτ ΣΥΝΕΧΉ. Έχει μια backplane κατανάλωση ισχύος 0,3 Watt σε 5 βολτ ΣΥΝΕΧΗ και 0,5 Watt σε 2 βολτ ΣΥΝΕΧΗ, ένα δεκαεξάμπιτο ψήφισμα μετατροπέων, και μια απάντηση βημάτων 12 έως 300 χιλιοστών του δευτερολέπτου σε 95%. Έχει ένα εύρος ζώνης 2,62 - 65,5 Hertz και ενός 26 χιλιοστού του δευτερολέπτου - δεύτερη περίοδος αναπροσαρμογών 1,2 και χρησιμοποιεί την σίγμα-του δέλτα διαμόρφωση για τη μετατροπή A/D. Μπορεί να εγκατασταθεί σε οποιαδήποτε αυλάκωση εκτός από την αυλάκωση 0 των πλαισίων SLC 500. Χρησιμοποιεί δύο καλώδια ανά τερματικό με ένα μέγιστο μέγεθος καλωδίων 2,5 χιλιοστόμετρων (AWG 14) και 25 μέγιστης ωμ σύνθετης αντίστασης καλωδίων. Για τις εισαγωγές θερμοηλεκτρικών ζευγών, η χρήση προστάτευσε το στριμμένο καλώδιο επέκτασης θερμοηλεκτρικών ζευγών για τις εισαγωγές των MV, Belden 8761 ή το ισοδύναμο καλώδιο πρέπει να χρησιμοποιηθεί.

Το 1746-NT4 είναι μια ενότητα Άλλεν-Bradley που χρησιμοποιείται με τους αισθητήρες θερμοηλεκτρικών ζευγών και τα σήματα των MV. Αυτή η ενότητα ανήκει στην αναλογική κατηγορία ενότητας εισαγωγής που ανήκει στην οικογένεια προϊόντων SLC 500.

Χαρακτηρίζει οκτώ (8) εισαγωγές θερμοηλεκτρικών ζευγών με κάθε κανάλι που υποστηρίζει μια ευρεία ποικιλία των τύπων θερμοηλεκτρικών ζευγών όπως το J, Κ, Τ, Ε, S, Ρ, Β και Ν. τα Compatible MV σήματα περιλαμβάνουν +/- 50 MV και +/- 100 MV. Κάθε κανάλι εισαγωγής χτίζεται με τη σπασμένη ανίχνευση αισθητήρων μπορεί να δείξει ότι το α ή ανοικτό κύκλωμα. Υπάρχουν διαμορφώσιμες τοποθετήσεις όταν ανιχνεύεται ένα ανοικτό κύκλωμα όπως μηδέν, Upscale και Downscale. Όταν μηδέν διαμορφώνεται, η ανάγνωση της ενότητας αναγκάζεται σε μηδέν (0). Όταν θέστε Downscale, η ανάγνωση της ενότητας αναγκάζεται στη χαμηλότερη ανάγνωση ενώ Upscale αναγκάζει την ανάγνωση στη μέγιστη ανάγνωση. Αυτές οι τοποθετήσεις είναι χρήσιμες όπως μπορεί να χρησιμοποιηθεί για να εντοπίσει γρήγορα την κατάσταση κάθε καναλιού εκτός από τους δείκτες των ορατών οδηγήσεων για κάθε κανάλι. Οι τοποθετήσεις αντίδρασης ελαττωμάτων πρέπει να βασιστούν στην ασφαλή λειτουργία της διαδικασίας. Αυτές οι τοποθετήσεις διαμορφώνονται με τη χρήση RSLogix 500 το λογισμικό προγραμματισμού.
Τα μεμονωμένα φίλτρα καναλιών μπορούν επίσης να τεθούν ως στόχος να τελειοποιήσουν - συντονίστε τη συμπεριφορά της ενότητας στην εισαγωγή. Τα φίλτρα καναλιών τίθενται ως στόχος να ελαχιστοποιήσουν την επίδραση των ηλεκτρικών γραμμών θορύβου και εναλλασσόμενου ρεύματος που μπορούν να προκαλέσουν τις διακυμάνσεις και τις ακανόνιστες αναγνώσεις. Οι επιλέξιμες συχνότητες φίλτρων είναι 250 Hz που οι προσφορές ελαχιστοποιούν το φιλτράρισμα θορύβου, το φιλτράρισμα θορύβου 60 Hz, 50 Hz και 10 Hz. Εάν μια κρύα αποζημίωση συνδέσεων (CJC) που εισάγεται επιλέγεται, το εισαγμένο φίλτρο αγνοείται.
