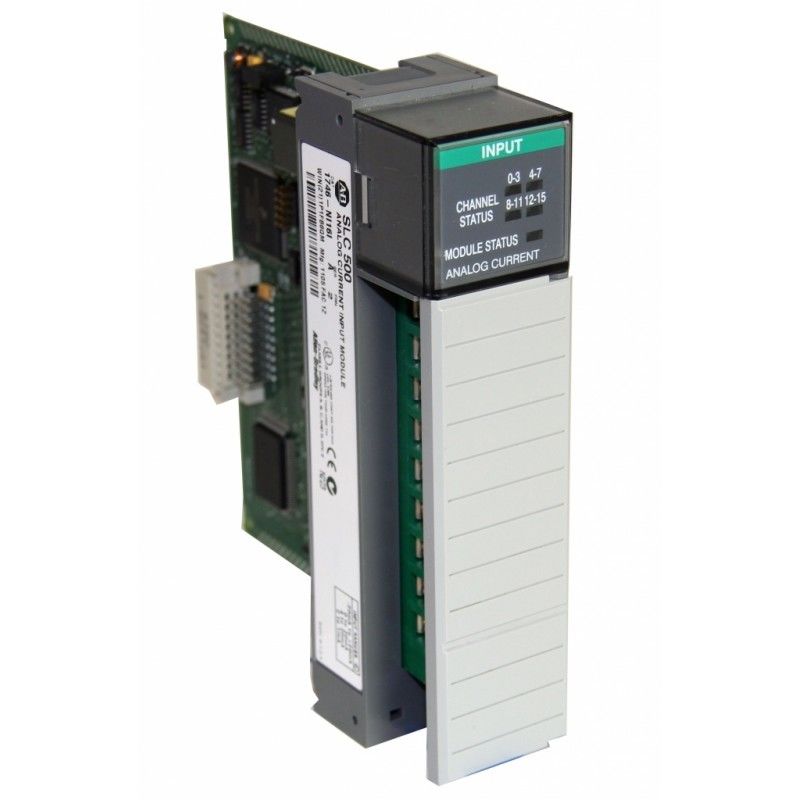

I/O ενότητα 16 αβ 1746-NI16I εισαγωγές διαμορφώσιμες για 0 έως 20 μΑ 4 έως 20 μΑ

Η I/O ενότητα αβ 1746-NI16I έχει δέκα έξι (16) εισαγωγές διαμορφώσιμες για 0 έως 20 μΑ 4 έως 20 μΑ

Πληροφορίες αβ 1746-NI16I προϊόντων:

Το Άλλεν Bradley 1746-NI16I είναι μια αναλογική ενότητα εισαγωγής, με δεκαεξάμπιτο ψήφισμα και 16 εισαγμένα κανάλια. Αυτή η ενότητα εμπίπτει σε μια κατηγορία τάσης -20 έως 20 μΑ. Backplane του το ρεύμα σε 5 βολτ είναι 125 μΑ, ενώ 24 βολτ οδηγούν σε 75 μΑ. Backplane της η κατανάλωση ισχύος είναι μέγιστο 2,425 Watt (0,625 Watt σε 5 βολτ ΣΥΝΕΧΗ και 1,8 Watt σε 24 βολτ ΣΥΝΕΧΗ). Η κοινή σειρά τάσης τρόπου αυτής της ενότητας είναι +/10,25 βολτ σχετικά με το αναλογικό κοινό τερματικό.

Αυτή η μονάδα έχει μια σχετική υγρασία 5% σε 95% χωρίς συμπύκνωση. Η λειτουργούσα σειρά θερμοκρασίας της είναι -25 έως 60 βαθμοί Κελσίου (- 13 έως 140 βαθμοί Fahrenheit) ενώ η nonoperating θερμοκρασία της βρίσκεται μεταξύ -40 και 85 βαθμών Κελσίου (- 40 και 185 βαθμοί Fahrenheit). Η σύνθετη αντίσταση εισαγωγής της είναι 249 η μέγιστη εισαγωγή τάσης της είναι βολτ ±8 μεταξύ του αναλογικού κοινού και οποιουδήποτε τερματικού εισαγωγής, και η μέγιστη τρέχουσα εισαγωγή είναι ±30 μΑ. Ο θερμικός διασκεδασμός αυτής της ενότητας είναι 2,43 Watt, και ο συνδετήρας AIFM αυτής της ενότητας είναι 25 καρφίτσα δ-Shell.

Κατά εγκατάσταση των ενοτήτων στα πλαίσια, τη δεν είναι απαραίτητο να αφαιρεθούν οι τελικοί φραγμοί από την ενότητα. Εντούτοις, εάν ο τελικός φραγμός αφαιρείται, χρησιμοποιήστε την ετικέτα που βρίσκεται δίπλα στον τελικό φραγμό για να προσδιορίσει τη θέση και τον τύπο ενότητας.

Οι αναλογικές εισαγωγές χρησιμοποιούνται για να διασυνδέσουν τις αναλογικές μεταβλητές διαδικασίας για να μετρήσουν το μέγεθός της. Χρησιμοποιείται πρώτιστα για να ελέγξει ή χρησιμοποιείται όπως ανατροφοδοτεί σήμα για τα κλειστά συστήματα ελέγχου βρόχων για να εφαρμόσει το χειρωνακτικό ή αυτόματο έλεγχο με τη χρήση αλγορίθμου μεθόδων ελέγχου του ανάλογος-ακέραιος-παράγωγου (PID) χαρακτηριστικά. Χωρίς αυτό ανατροφοδοτήστε το σήμα, ο αυτόματος έλεγχος δεν μπορεί να εφαρμοστεί πλήρως.

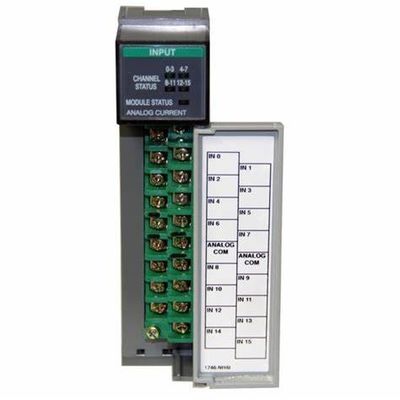

Τα 16 κανάλια εισαγωγής υψηλός-σύνθετης αντίστασης μπορούν να συνδεθούν με καλώδιο ως single-ended εισαγωγές. Η ενότητα παρέχει μια απ' ευθείας επικοινωνία στους ακόλουθους τύπους εισαγωγής:
• ±10V συνεχές ρεύμα
• 1 στο συνεχές ρεύμα 5V
• 0 στο συνεχές ρεύμα 5V
• 0 στο συνεχές ρεύμα 10V
• 0 έως 20 μΑ
• 4 έως 20 μΑ
• ±20 μΑ
• 0 έως 1 μΑ
