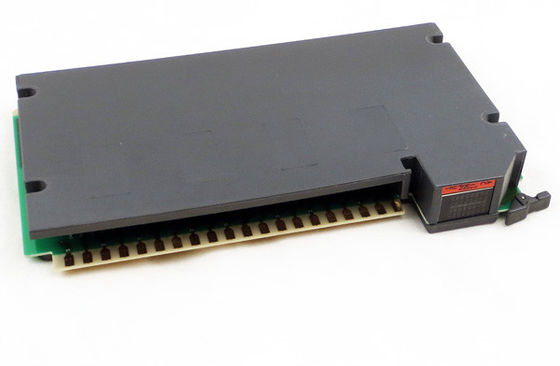

Ενότητα ΣΥΝΕΧΟΎΣ εισαγωγής εναλλασσόμενου ρεύματος αβ 1771-IAN 32 εισαγωγές 120 AC/DC βολτ κατηγορίας τάσης

Αβ 1771-IAN 32 εισαγωγές (4 σύνολα 8) 120 AC/DC τάσης κατηγορίας AC/DC βολτ ενότητας εισαγωγής

Πληροφορίες αβ 1771-IAN προϊόντων:

Η ενότητα 1771-IAN έχει 32 (4 σύνολα 8) εισαγωγές με μια κατηγορία τάσης 120V AC/DC. Έχει μια λειτουργούσα σειρά τάσης 85 - εναλλασσόμενο ρεύμα 138V. Έχει μια χαρακτηριστική καθυστέρηση σημάτων 10ms (±7) στο κράτος -εναλλασσόμενο ρεύμα και 20ms (±15) στο κράτος από-εναλλασσόμενο ρεύμα. Έχει ένα μέγιστο από-κρατικό ρεύμα 2.3mA σε 60Hz και 1.9mA σε 50Hz και ένα backplane τρέχον φορτίο 280mA. Έχει έναν μέγιστο διασκεδασμό δύναμης 7W και το θερμικό διασκεδασμό 24,1 BTU/hr. Εγκαθίσταται σε ένα 1771 I/O πλαίσιο που περιέχει έναν επεξεργαστή PLC. Οι ζώνες διαμόρφωσης για την τοποθέτηση του στη σωστή αυλάκωση βρίσκονται μεταξύ των καρφιτσών 20 και 22 για τον ανώτερο συνδετήρα και μεταξύ των καρφιτσών 16 και 18 για το χαμηλότερο συνδετήρα.

Η ενότητα 1771-IAN έχει 32 κόκκινους δείκτες θέσης στο μέτωπο - επιτροπή. Περιέχει τη optoelectrical απομόνωση για να προστατεύσει τα κυκλώματα συστημάτων από τους ηλεκτρικούς επιβάτες. Περιέχει επίσης ένα φιλτράροντας χαρακτηριστικό γνώρισμα εισαγωγής για να μειώσει τον ηλεκτρικό θόρυβο.

Κάθε ενότητα συμπυκνώνει 2 πλήρεις ομάδες ενότητας (32 εισαγωγές) σε κάθε μια

I/O αυλάκωση πλαισίων. Παραδείγματος χάριν:
– Ομάδα 1 ενότητας = εισαγωγές 00 μέχρι 17
– Ομάδα 2 ενότητας = εισαγωγές 00 μέχρι 17 (ομάδα 2 ενότητας

αντιπροσωπεύει το δεύτερο σύνολο εισαγωγών).
Τα τερματικά 1 μέχρι 20 αντιπροσωπεύουν την ομάδα 1 ενότητας, με τα τερματικά 9,
εναλλασσόμενο ρεύμα 10, 19 και 20 χαμηλό (L2). Τα τερματικά 21 μέχρι 40 αντιπροσωπεύουν
ομάδα 2 ενότητας, με το εναλλασσόμενο ρεύμα 29, 30, 39 και 40 τερματικών χαμηλό (L2).
