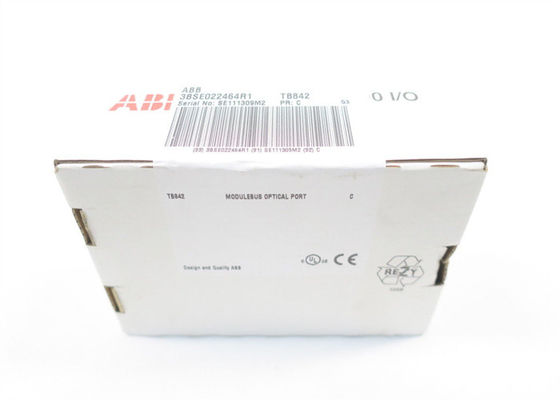

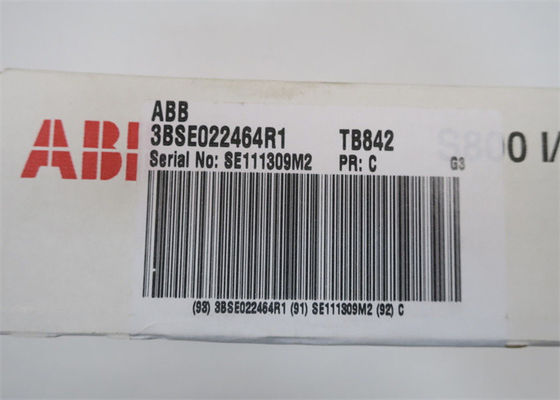

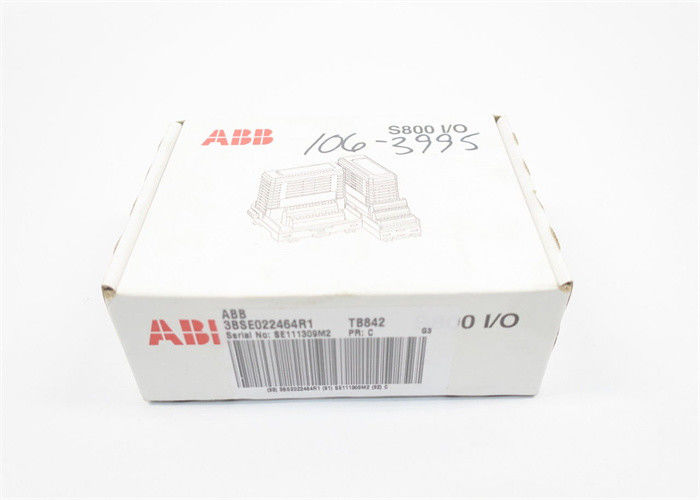

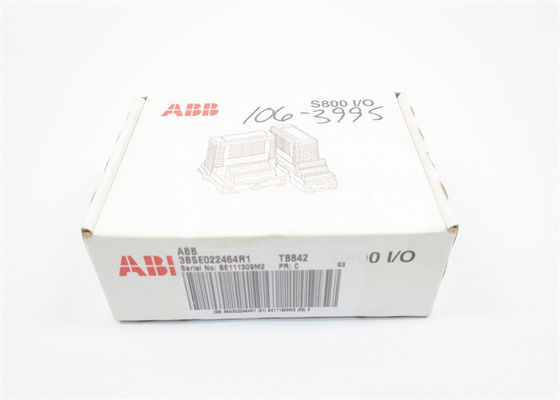

ABB BAILEY οπτικός λιμένας ενότητας TB842 3BSE022464R1 Modulebus του DCS S800 I/O νέος στο κιβώτιο

ABB BAILEY οπτικός λιμένας ενότητας TB842 3BSE022464R1 Modulebus του DCS S800 I/O νέος στο κιβώτιο

Περιγραφή TB842

Ο οπτικός λιμένας TB842 ModuleBus είναι μια διεπαφή επικοινωνίας μεταξύ του CI801 ή του CI840/CI840A FCI και ο διαποδιαμορφωτής TB820/TB820V2/TB840/TB840A ModuleBus μιας I/O συστάδας ή ενός ABB οδηγεί τις μονάδες μέσω του οπτικού ModuleBus. TB842 συνδέει με CI801 μέσω TB806 και σε CI840/CI840A μέσω TU847 και TB806 για το ενιαίο I/O ή μέσω TU846 και TB846 για το περιττό I/O.

TB842 μπορεί να χρησιμοποιηθεί και σε μια μονοκατευθυντική οπτική διαμόρφωση καθώς επίσης και σε μια διπλή οπτική διαμόρφωση. Σε μια μονοκατευθυντική διαμόρφωση, οι οπτικοί κόμβοι ModuleBus συνδέονται σε ένα δαχτυλίδι. Σε μια διπλή διαμόρφωση, οι οπτικοί κόμβοι ModuleBus συνδέονται σε μια σειρά. TB842 έχει έναν συνδετήρα για τις συνδέσεις οπτικών ινών και μια σύνδεση στην ενότητα διεπαφών επικοινωνίας.

Η ενότητα είναι εξοπλισμένη με τη συσκευή αποστολής σημάτων/το δέκτη μέχρι και 10 MBIT/s. Και το πλαστικό και η οπτική ίνα HCS (σκληρό ντυμένο πυρίτιο) με τους συνδετήρες (Agilent, η προηγούμενη Hewlett Packard, ευπροσάρμοστη σύνδεση) μπορούν να χρησιμοποιηθούν με το TB842.


Γενικές πληροφορίες

Λεπτομερή στοιχεία

Επικοινωνίες

Περιβαλλοντικός και πιστοποίηση

Χαρακτηριστικά γνωρίσματα και οφέλη
