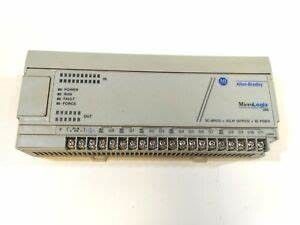

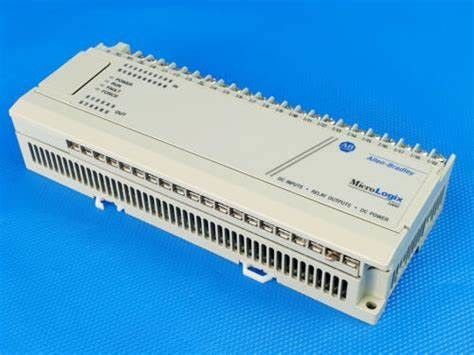

1761-L32BWB AB MicroLogix ελεγκτής της οικογένειας προϊόντων Bulletin 1761

1761-L32BWB AB MicroLogix ελεγκτής της οικογένειας προϊόντων Bulletin 1761

Τεχνικές προδιαγραφές για το 1761-L32BWB
Κατασκευαστής
Μάρκα AB
Αριθμός μέρους/καταλόγος αριθ. 1761-L32BWB
Τύπος εισόδου ψηφιακό
Σειρά MicroLogix 1000
Μνήμη: 1 K EEPROM που αποτελείται από περίπου 737 λέξεις εντολών και 437 λέξεις δεδομένων.
Πύλη επικοινωνίας: RS232
Επικεφαλής αναμεταδοχή ελέγχου χαρακτηριστικού ασφαλείας
Πρωτόκολλο: DF1
Ψηφιακές εξόδους 12 Εξόδους επαφής
Τύπος προϊόντος Προγραμματιζόμενος λογικός ελεγκτής (PLC)
Μέγεθος μνήμης 1 K EEPROM
Αριθμός εισροών Εικοσά (20)
Τρέχων εξόδου 4 έως 20 mA
Τύπος τάσης εισόδου 14 - 30V dc
Τύπος εξόδου δώδεκα (12); Ρέλε
Περιοχή έντασης εισόδου 14 έως 30 Volt DC
Ηλεκτρική τροφοδοσία 20.4-26.4V συνεχής
Αριθμός I/O 32 μονάδες
UPC 10662468554487
Τρόπος εισόδου 30A για 4 ms
Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός
Δραστηριακή συχνότητα: 47-63 Hz
Δύναμη εισόδου 7W
Ελάχιστοι κύκλοι ισχύος 50,000
Ενεργειακό σοκ 10 G
Μη λειτουργικό σοκ 20 G
Μέτρα 7,87 x 1,57 x 3,15 ίντσες
