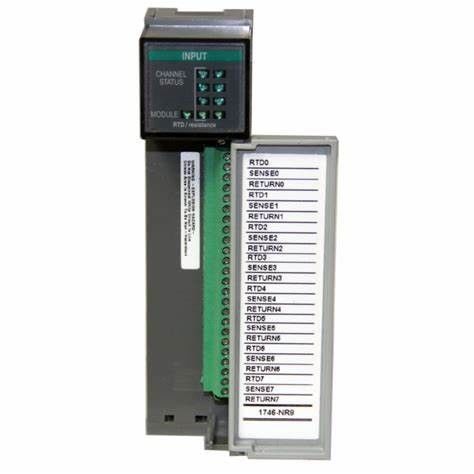

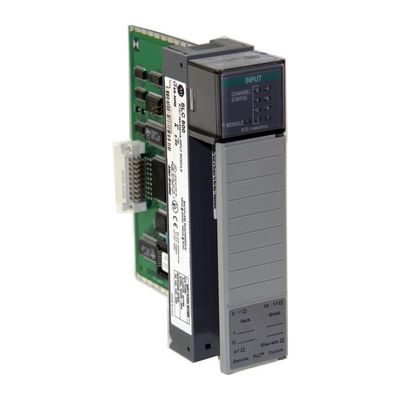

1746-NR8 AB SLC 500 RTD/Αντίσταση Αναλογική Ενσωματωμένη Ενότητα Rockwell Automation

1746-NR8 AB SLC 500 RTD/Αντίσταση Αναλογική Ενσωματωμένη Ενότητα Rockwell Automation

Τεχνικές προδιαγραφές για το 1746-NR8
Κατασκευαστής Rockwell Automation
Μάρκα AB
Σειρά SLC 500
Αριθμός μέρους/καταλόγος αριθ. 1746-NR8
Εισόδους 8
Τύπος μονάδας RTD/Αναλογική μονάδα εισόδου αντίστασης
Τρόπο υποστρώματος (5 V) 100 milliamps
Αριθ. αν εισροές Οκτώ (8)
Τρόπο υποστρώματος (24 V) 55 milliamps
Συμβατοί αισθητήρες RTD Πλατίνα (385) 100, 200, 500 και 1000· Πλατίνα (3816) 100, 200, 500 και 1000· Χαλκός (426) 10, Νικέλιο (618) 120, Νικέλιο (672) 120 και Νικέλιο Σιδήρου (518) 604.
Χρόνος ενημέρωσης 6 χιλιοστά του δευτερολέπτου σε 2 δευτερόλεπτα
Συμβατό εύρος εισόδου αντίστασης 0 - 150 Ωμ, 0 έως 500 Ωμ, 0 έως 1000 Ωμ και 0 έως 300 Ωμ
Τρόπος εκκίνησης:
Η κατανάλωση ισχύος του υποστρώματος είναι 1.82W μέγιστη (0.5W σε 5V dc, 1.32W σε 24V dc)
Απάντηση βήματος 60 χιλιοστά δευτερόλεπτα μέσα, 2,5 χιλιοστά δευτερόλεπτα έξω
Τοποθεσία I/O Τάγματος Οποιαδήποτε θέση εκτός από την θέση 0
Απάντηση βήματος 60 χιλιοστά δευτερόλεπτα μέσα, 2,5 χιλιοστά δευτερόλεπτα έξω
Ανάλυση 0,01 βαθμούς Κελσίου
Περιοχή θερμοκρασίας λειτουργίας 32 έως 140 βαθμούς Φαρενάιτ
Θερμοκρασία λειτουργίας 0 έως 60 βαθμούς Κελσίου
UPC 10611320271727
Θερμοκρασία αποθήκευσης -40 έως 85 βαθμούς Κελσίου
Ονομασία της χώρας προέλευσης
Μέθοδος μετατροπής A/D Sigma-delta

ΑΛΛΑ ΠΡΟΔΟΤΑ ΤΑΥΤΟΥ

Διαμόρφωση δικτύου EtherNet/IP
Ενότητες επικοινωνίας EtherNet/IP
Το όργανο αυτό μπορεί να χρησιμοποιείται για την παρακολούθηση των επιβατών, καθώς και για την παρακολούθηση των επιβατών.
Η χρήση των εν λόγω ουσιών πρέπει να γίνεται με τη μέθοδο που καθορίζεται στο παράρτημα I του παρόντος κανονισμού.
Ελεγκτές CompactLogix 5370
Προσαρμοστές EtherNet/IP
Η χρήση των εν λόγω ουσιών πρέπει να γίνεται με βάση τις ακόλουθες διαδικασίες:
Ενσωματωμένοι διακόπτες
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Το καλώδιο AB 1746-C7 είναι ένα καλώδιο ηλεκτρικής ενέργειας που συνδέει τους ελεγκτές και το πλαίσιο.Όταν χρησιμοποιείται το καλώδιο 1746-C7 για τη σύνδεση των ελεγκτών SLC 500Όταν χρησιμοποιείτε το καλώδιο για τη σύνδεση τροφοδοτήσεων AB 1746-P4, η μέγιστη απόσταση μεταξύ των τροφοδοτήσεων είναι 2,5 ίντσες.Το ίδιο το καλώδιο 1746-C7 έχει μήκος 6 ίντσες.Θα πρέπει να χρησιμοποιείται μόνο για τη σύνδεση πλαισίου και ελεγκτών δίπλα-δίπλα, όχι σε στοιβαγμένο σχηματισμό με ένα πλαισίο ή ελεγκτή πάνω από το άλλο.

Το καλώδιο 1746-C7 είναι πιο κατάλληλο για τη σύνδεση των πλαισίων AB 1746-A4, 1746-A7, 1746-10 και 1746-A13.το καλώδιο 1746-C7 μπορεί να συνδέσει 2 πλαισίια 1746-A4 μεταξύ τους, μπορεί να συνδέει 1 1746-A4 σασί σε οποιοδήποτε από τα άλλα σασί που αναφέρονται).

Ενημερωτικά ερωτήματα για το 1756-PB75
Ποια είναι η διαφορά μεταξύ του 1756-PA75 και του 1756-PB75;

Το 1756-PA75 λειτουργεί όταν τροφοδοτείται με 85-264VAC ενώ το 1756-PB75 τροφοδοτείται από εξωτερική τάση τροφοδοσίας 18-32VDC.

Μπορώ να χρησιμοποιήσω αυτή την παροχή ενέργειας ως πηγή τάσης των συστατικών του πάνελ;

Όχι, αυτή η τροφοδοσία προορίζεται μόνο για το πλαίσιο του ControlLogix.

Ποια είναι τα συμβατά σασί ControlLogix για χρήση με το 1756-PB75;

Τα συμβατά σασί είναι 1756-Α4, 1756-Α7, 1756-Α10, 1756-Α13, 1756-Α17.
