FANUC GE OP-AMP-Circuits IC3600AOAL1 για τη σειρά Mark I/Mark II

Για την GE Fanuc IC3600AOAL1

Το IC3600AOAL1 είναι μια κάρτα ενισχυτή GE FANUC Op για τη σειρά Mark I / Mark II. Αυτές οι δύο σειρές ήταν οι πρώτες στη σειρά Speedtronic της General Electric για τη διαχείριση των αεριοστροβιλών και των ατμοστροβιλών.Κατά τη διάρκεια των τελευταίων δεκαετιών το Mark I και το Mark II έχουν χρησιμοποιηθεί σε όλο τον κόσμο σε σχεδόν όλες τις ηπείρους σε όλα τα είδη των βαρέων εφαρμογών τουρμπίνεςΚαι οι δύο σειρές είναι κλιμακωτές και προσαρμόσιμες και μπορούν να εξυπηρετήσουν συστήματα τουρμπίνων από μία μονάδα 4000 ίππων έως σταθμούς ηλεκτροπαραγωγής συνδυασμένου κύκλου 400 MW.

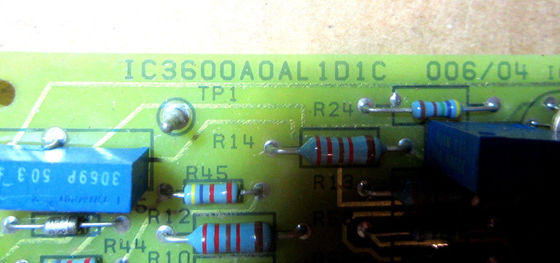

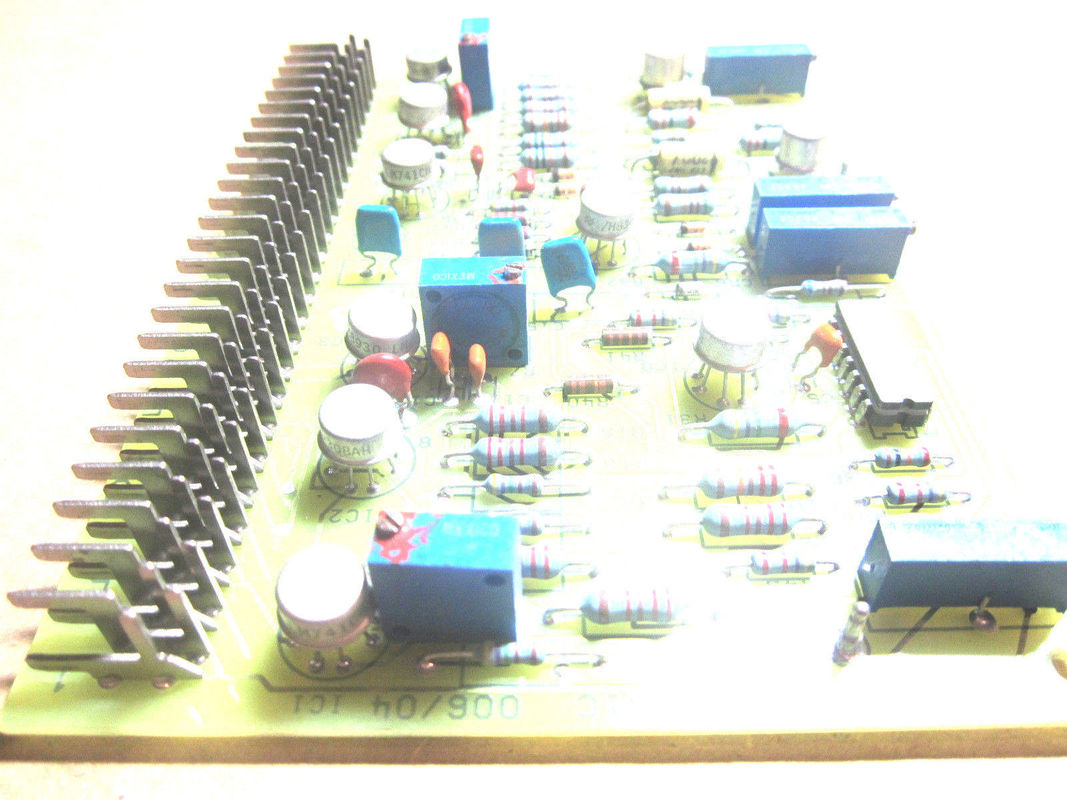

Το IC3600AOAL1 είναι τρυπημένο σε δύο γωνίες. Είναι αριθμημένο σε μια άκρη. Η αριθμημένη άκρη είναι εγκατεστημένη με πενήντα ένα μεμονωμένες μεταλλικές καρφίτσες οι οποίες, όταν η σανίδα εισαχθεί σε ένα πλαίσιο Speedtronic,Συνδέει την πλακέτα με καλώδια με το υπόλοιπο σύστημα ως ένα είδος backplaneΟ πίνακας φέρει το λογότυπο της GE και τον κωδικό 006/02 και 002/02 και τον αριθμό 259A3589G1 και τον αριθμό ταυτότητας του πίνακα.Το πίσω μέρος του πίνακα είναι επισημασμένο με τον κωδικό 003/04.

Το IC3600AOAL1 είναι κατασκευασμένο με επτά δυνατομέτρους τρύπησης.Η πλακέτα είναι κατασκευασμένη με εννέα ολοκληρωμένα κυκλώματα, συμπεριλαμβανομένων των ενισχυτών και των πύλων NAND τετραπλής 2-εισοδοσίας.

Το IC3600AOAL1 έχει τέσσερα σημεία δοκιμής TP. Είναι κατασκευασμένο με αντίστασης από σύνθετο άνθρακα.

Η ομάδα μας θα στείλει το IC3600AOAL1 σε προστατευτικό πλαστικό, στατικό μειωτικό μανίκι.Η GE παρείχε όλη την τεχνική υποστήριξη για τα εξαρτήματα Mark I/Mark II.
