FANUC Γενική Ηλεκτρική ΠΟΥΡΑΣ ΑΝΤΕΣΦΩΡΙΣΤΗΤΑ Κάρτα IC3600APAB1 τέσσερα μικρά κυκλικά τρανζίστορα

Για την GE Fanuc IC3600APAB1

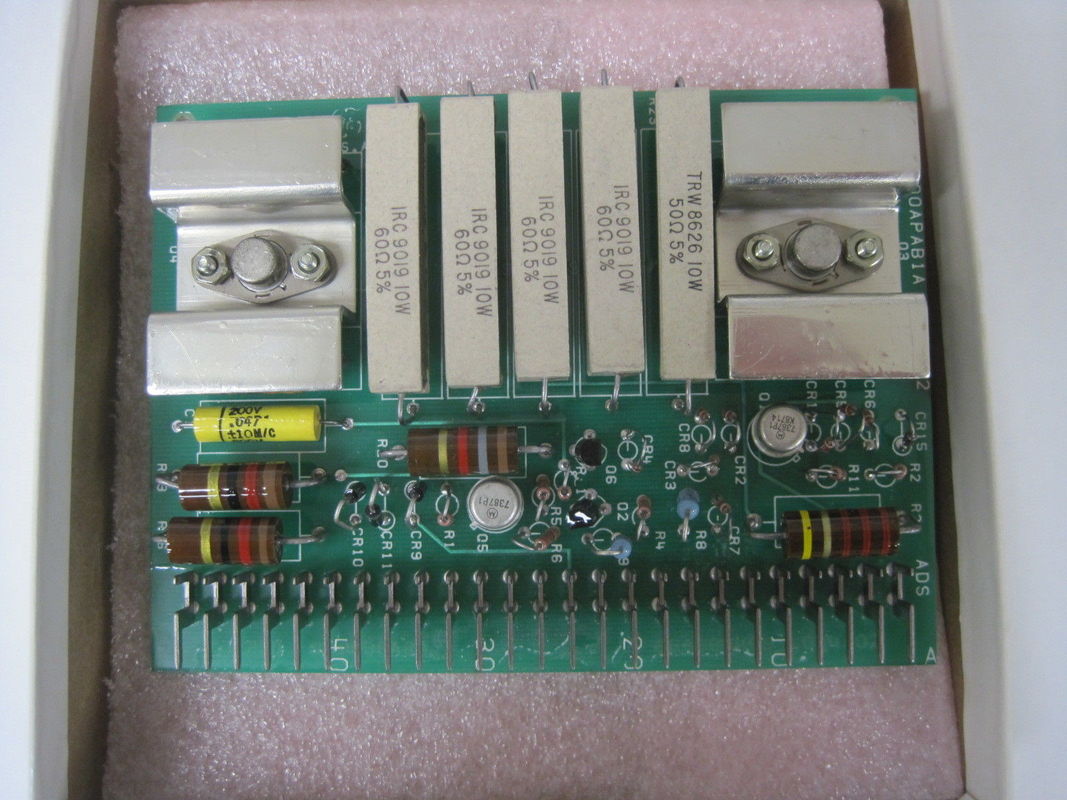

Το IC3600APAB1 είναι μια κάρτα ενίσχυσης ισχύος που παράγεται από τη General Electric για χρήση στις γραμμές Mark I και Mark II. Το IC3600APAB1 έχει τέσσερα μικρά κυκλικά τρανζίστορα.Δύο από τα τέσσερα τρανζίστορ τοποθετούνται σε λυγισμένα ∆U ∆ σχήμα στηρίγματαΚάθε στήριγμα έχει δύο μεταλλικές βίδες με βίδες στις δύο πλευρές του τρανζίστορ.Το IC3600APAB1 έχει οκτώ μεγάλες σκούρες αντίστοιχες και επτά μικρές σκούρες αντίστοιχεςΟι αντίστοιχοι χρησιμοποιούνται για να επιβραδύνουν την ποσότητα ενέργειας που ρέει μέσα από κάθε αντίσταση.Οι σκούροι καφέ αντίστοιχοι έχουν χρωματιστές ζώνες πάνω τους που χρησιμοποιούνται με ένα χρωματικό κώδικα για να υπολογίσουν πόση ενέργεια μπορεί να επιβραδύνει ο αντίστοιχοςΤο IC3600APAB1 έχει επίσης μεγάλες γκρίζες αντίστοιχες που έχουν την ποσότητα ενέργειας που μπορούν να επιβραδύνουν εκτυπωμένη ακριβώς στην όψη του.

Το IC3600APAB1 έχει δέκα μικρές μπλε διόδους σε σχήμα χάνδρου. Οι διόδοι χρησιμοποιούνται για να μετακινούν την ενέργεια σε μία κατεύθυνση.Αυτά τα LED θα ανάψουν καθώς η ενέργεια ρέει μέσα τους.Το IC3600APAB1 συνδέεται με άλλες πλακέτες κυκλωμάτων χρησιμοποιώντας είκοσι πέντε διπλό άκρο αρσενικά τερματικά σημεία.Αυτά τα αρσενικά τερματικά σημεία έχουν άκρα που βγαίνουν οριζόντια και άλλα που σηκώνονται κάθεταΚάθε στοιχείο στο IC3600APAB1 είναι ετικετοποιημένο και περιγραμμένο, μαζί με τα σήματα της General Electric.
