IC3600SSZA1 πλακέτα εκτυπωμένων κυκλωμάτων Fanuc General Electric για τη σειρά Mark I-II

Για την GE Fanuc IC3600SSZA1
Η General Electric δημιούργησε την κυκλική πλακέτα (PCB) IC3600SSZA1 για τη σειρά Mark I-II. Αυτές ήταν οι πρώτες σειρές που δημιουργήθηκαν για τη σειρά εξοπλισμού ελέγχου τουρμπίνων Speedtronic Mark.Το IC3600SSZA1 είναι αυτό που ονομάζεται μια μονάδα ελέγχου ταχύτητας.

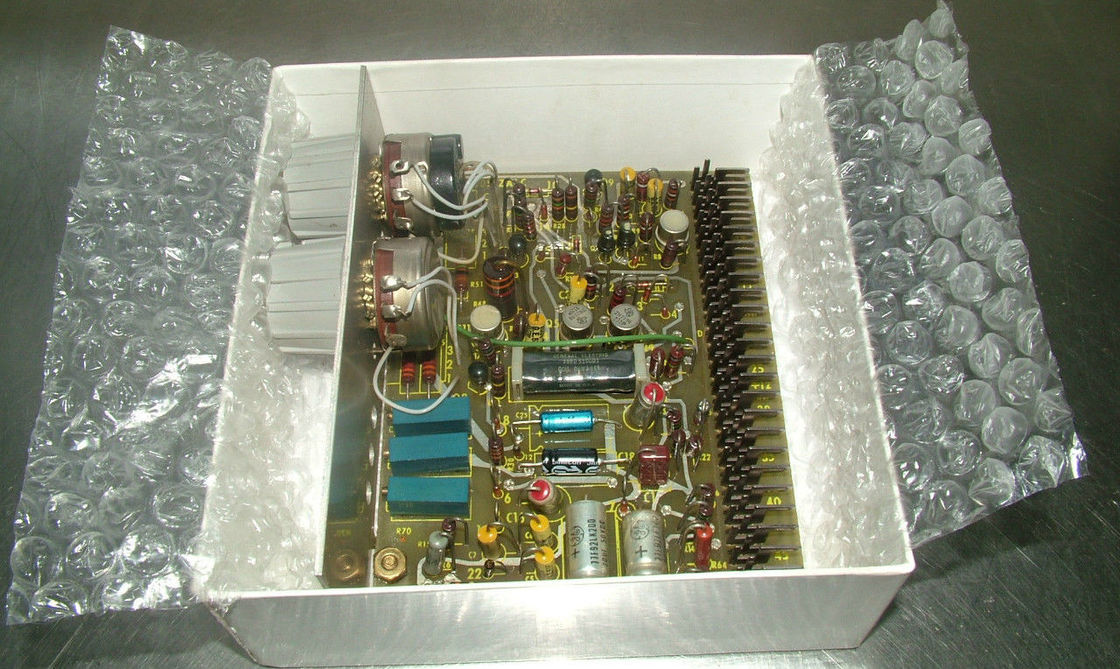

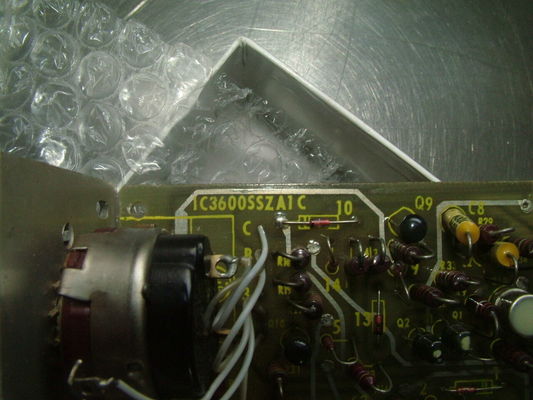

Το IC3600SSZA1 διαθέτει μια πλακέτα εκτυπωμένου κυκλώματος (PCB) με μια μεγάλη μεταλλική πλάκα που είναι προσαρτημένη στην πλευρά του.Τα πίνακα είναι συνδεδεμένα με το PCB με λευκά καλώδιαΑκριβώς δίπλα στην μεταλλική πλάκα στο αριστερό μισό του PCB, υπάρχουν τρία (3) δυνατομέτρα.Είναι επίσης γνωστά ως μεταβλητές αντίστασης επειδή περιέχουν μικρά πίνακα που μπορούν να χρησιμοποιηθούν για τη ρύθμιση του επιπέδου της αντίστασης της συσκευής. Ακριβώς στο κέντρο του IC3600SSZA1 είναι ένας μεγάλος μαύρος πυκνωτής. Άλλοι πυκνωτές σε διαφορετικά μεγέθη περιβάλλουν αυτόν τον πυκνωτή. Μερικοί από αυτούς τους πυκνωτές είναι κίτρινοι. Άλλοι είναι μπλε, μαύρο,ή ασημένιοΕπίσης, δίπλα στον μεγάλο μαύρο πυκνωτή βρίσκονται δύο (2) μικροί στρογγυλοί τρανζίστορες που είναι ασημένιοι.Ένας αριθμός αντίστοιχων μπορεί να δει στο IC3600SSZA1Οι αντίστοιχοι είναι καφέ και έχουν επίσης ζώνες που έρχονται σε πολλά διαφορετικά χρώματα όπως πορτοκαλί, κόκκινο, καφέ, λευκό, πράσινο, κίτρινο και άλλα.Δύο μεγάλοι ασημένιοι πυκνωτές μπορούν να φανούν στο κάτω άκρο του IC3600SSZA1Αρκετά πολύ μικρά εξαρτήματα που ονομάζονται διόδους εμφανίζονται επίσης στο IC3600SSZA1.
