Fanuc IC3600SCBE1 General Electric ορθογώνιο πράσινο PCB στο σύστημα ελέγχου τουρμπίνας Mark I-II

Για την GE Fanuc IC3600SCBE1
Η General Electric, ή GE, ανέπτυξε την κυκλική πλακέτα (PCB) IC3600SCBE1.Το MKI (Mark I) και το MKII (Mark II) ήταν τα δύο πρώτα συστήματα που εισήχθησαν στη σειρά Mark.

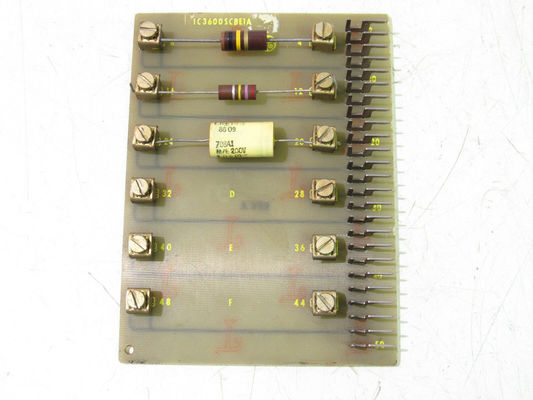

Το IC3600SCBE1 είναι ένα ορθογώνιο πράσινο PCB. Κοντά στη μέση της πλακέτας κυκλωμάτων, υπάρχει ένας (1) μεγάλος κίτρινος πυκνωτής.που είναι τυπωμένο στο εξωτερικόΑυτός ο μεγάλος πυκνωτής περιέχει τάση 200 βολτ, η οποία ονομάζεται 200V. Δύο αντίστασεις βρίσκονται ακριβώς πάνω από τον πυκνωτή.Ένας από αυτούς τους αντίστοιχους βρίσκεται στο άνω άκρο του IC3600SCBE1Αυτός ο αντίστατος είναι μεγάλος και καφέ χρώματος. Διαθέτει μαύρες, καφέ, χρυσές και κίτρινες ζώνες.Το IC3600SCBE1 περιέχει μικρά μεταλλικά εξαρτήματα που βοηθούν τα καλώδια της πλακέτας κυκλώματος σε μεγαλύτερο σύστημαΗ αντίσταση είναι για εκείνα τα μεταλλικά στοιχεία με καλώδια και στις δύο πλευρές.Η μέση αντίσταση είναι επίσης καφέ και διαθέτει ζώνες που είναι κόκκινεςΤα μεταλλικά εξαρτήματα συνδέουν επίσης αυτόν τον μέσο αντίσταση με το IC3600SCBE1.Το IC3600SCBE1 έχει μια μακρά σειρά από μεγάλες μεταλλικές γροθιές ευθυγραμμισμένες στη δεξιά πλευρά της πλακέτας κυκλωμάτωνΤα στοιχεία που βρίσκονται στη μέση του IC3600SCBE1 σημειώνονται με τα γράμματα Α έως F.Οι αριθμοί από δέκα (10) έως πενήντα (50) καταγράφονται κατά μήκος της δεξιάς πλευράς του πίνακα με δεκάδες.
