ΓΕ FANUC κάρτα δείκτη φωτός με σήμα IC3600LINA1 για σειρά Mark I / Mark II

Για την GE Fanuc IC3600LINA1

Η κάρτα δείκτη φωτός με την ένδειξη IC3600LINA1 είναι συστατικό της GE FANUC για τη σειρά Mark I/Mark II.συμπεριλαμβανομένου ενός συστήματος ελέγχου που διαθέτει ένα περιττό σύστημα ασφαλείας που επέτρεπε σε διάφορους τύπους ελέγχου να υποστηρίζουν ο ένας τον άλλο (ο έλεγχος θερμοκρασίας υποστηρίζει τον έλεγχο ταχύτητας και αντίστροφα),) ένα σύστημα προστασίας που είναι κατασκευασμένο με διπλό και τριπλό σύστημα ασφαλείας ώστε να επιτρέπει στο σύστημα να συνεχίσει να λειτουργεί όταν οι συναγερμοί προειδοποιούν για προβλήματα,ένα διαδοχικό σύστημα με λογική για την αυτοματοποίηση βασικών διαδικασιών όπως εκκίνηση και διακοπή λειτουργίας, και τροφοδοσία που είναι ανεξάρτητη από το υπόλοιπο σύστημα.

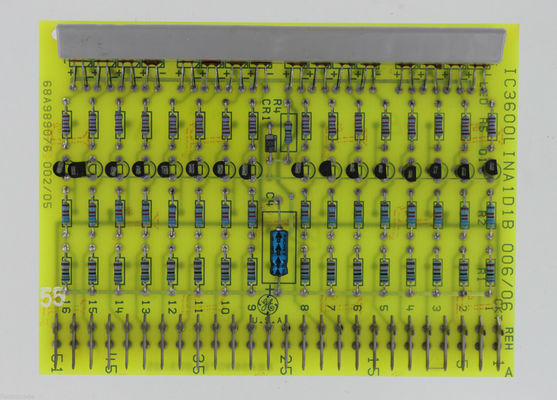

Το IC3600LINA1 φέρει αρκετούς κωδικούς, μεταξύ των οποίων 006/06, 002/05, 68A989076 και ¥REH.Εχει επίσης το λογότυπο GE U.S.A και τον αριθμό αναγνώρισης του συμβουλίου.Η σανίδα είναι αριθμημένη σε κάθε πλευρά από είκοσι έξι μεταλλικές καρφίτσεςΣτην πλευρά του πίνακα, αριθμούνται από 1 έως 16. Αυτοί οι αριθμοί φαίνεται να αντιστοιχούν στα εσωτερικά στοιχεία του πίνακα,που κατά τα άλλα προσδιορίζονται μόνο με ετικέτα στην αρχή κάθε γραμμής.

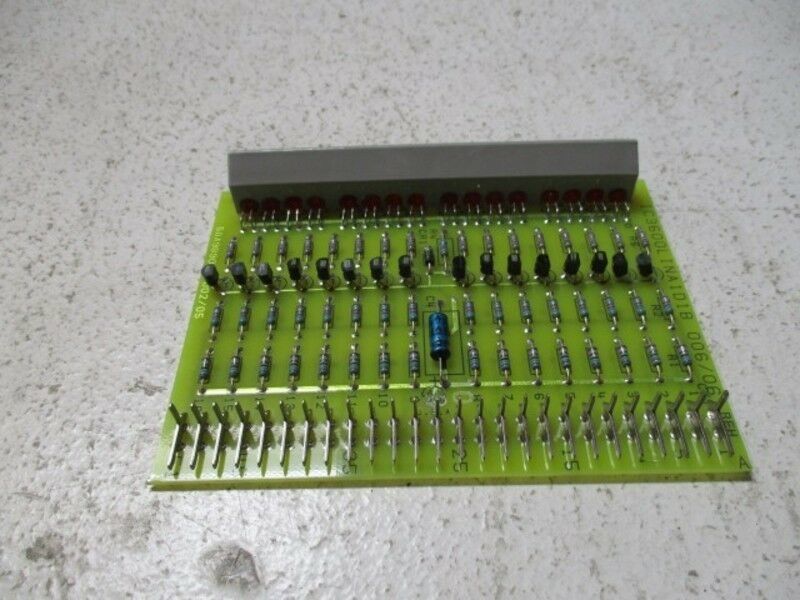

Το IC3600LINA1 έχει δεκαέξι διόδους εκπομπής φωτός τοποθετημένες κατά μήκος μιας άκρης.Η πλακέτα έχει μια διόδη και ένα αλουμινένιο ηλεκτρολυτικό πυκνωτή με σήμα C4Τα υπόλοιπα συστατικά στην πλακέτα σημαδεύονται από τη γραμμή.Το R5 περιλαμβάνει δεκαέξι περισσότερες αντίστοιχες από διαφορετικό υλικόΤο Q1 περιλαμβάνει δεκαέξι τρανζίστορες.
