| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ABB |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | DO814 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Contact us |
| Συσκευασία λεπτομέρειες: | Νέο αρχικό κιβώτιο |
| Χρόνος παράδοσης: | 3-5days |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 50 |
| Σχήμα: | DO814 | Ετικέτα: | ABB |
|---|---|---|---|
| Πλεονασμός: | ΟΧΙ | Ονομασία προϊόντος: | Ενότητα παραγωγής |
| Προδιαγραφή σημάτων: | 24 συνεχές ρεύμα Β (συνεχές ρεύμα 12-32 Β), 0,5 Α | Τύπος: | Αναλογική παραγωγή |

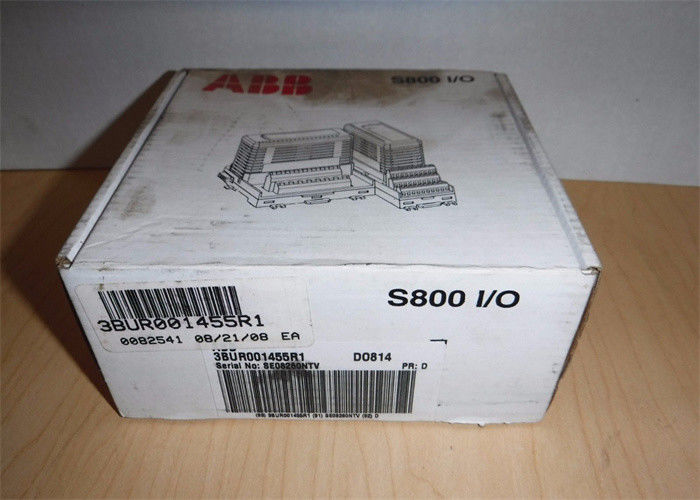

Νέα ABB DO814 24V CMPNT AC800 I/O Ψηφιακή έξοδος 3BUR001455R1 W/ Lead για CDP.

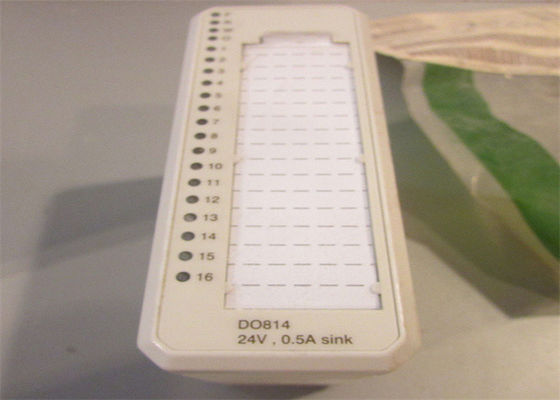

Περιγραφή του DO814
Το DO814 είναι μια ψηφιακή μονάδα εξόδου 16 καναλιών 24 V με κατακλυσμό ρεύματος για το S800 I / O. Το εύρος τάσης εξόδου είναι 10 έως 30 βολτ και το μέγιστο συνεχές ρεύμα κατακλυσμού είναι 0,5 A.Οι εξόδοι προστατεύονται από βραχυκυκλώματα και υπερθερματισμόΟι εξόδοι χωρίζονται σε δύο ξεχωριστές ομάδες με οκτώ κανάλια εξόδου και μία είσοδο ελέγχου τάσης σε κάθε ομάδα.Κάθε κανάλι εξόδου αποτελείται από ένα βραχυκύκλωμα και πάνω από θερμοκρασία προστατευμένο χαμηλό πλευρικό διακόπτη, συστατικά προστασίας EMC, καταστολή επαγωγικού φορτίου, LED ένδειξης κατάστασης εξόδου και οπτικό φράγμα απομόνωσης.Η είσοδος εποπτείας τάσης της διαδικασίας δίνει σήματα σφάλματος καναλιού εάν εξαφανιστεί η τάσηΤο σήμα σφάλματος μπορεί να διαγνωστεί μέσω του ModuleBus.
Γενικές πληροφορίες
| Τύπος | Ψηφιακή έξοδος |
| Προδιαγραφές σήματος | 24 V συνεχής ρεύμα (12-32 V συνεχής ρεύμα), 0,5 A |
| Αριθμός άρθρου | 3BUR001455R1 |
| Αριθμός καναλιών | 16 |
| Τύπος σήματος | Στρώση ρεύματος, περιορισμός ρεύματος |
| HART | - Όχι, όχι. |
| Εθνική Εταιρεία | - Όχι, όχι. |
| Απολύσεις | - Όχι, όχι. |
| Υψηλή ακεραιότητα | - Όχι, όχι. |
| Εσωτερική ασφάλεια | - Όχι, όχι. |
| Μηχανική | S800 |
Λεπτομερή στοιχεία
| Απομόνωση | Ομαδικά απομονωμένα από το έδαφος |
| Περιορισμός ρεύματος | Περιορισμένη έξοδος ρεύματος ρύθμισης βραχυκύκλωσης |
| Μέγιστο μήκος καλωδίου πεδίου | 600 μέτρα |
| Ονομαστική τάση μόνωσης | 50 V |
| Ηλεκτρική τάση δοκιμής | 500 V α.κ. |
| Απορρόφηση ισχύος | Τύπος 2.1 W |
| Η κατανάλωση ρεύματος +5 V Modulebus | 80 mA |
Διαγνωστική
| Προσωρινά LED | F (ault), R (un), W (learning), O (SP), κανάλι 1-16 |
| Εποπτεία | Η τάση της διαδικασίας, 1 ανά ομάδα |
| Αναφορά της κατάστασης της εποπτείας | Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού |
Μονούλες Ε/Υ
| ΑΙ801 | ΑΙ810 | ΑΙ815 | ΑΙ820 | ΑΙ825 |
| ΑΙ830Α | ΑΙ835Α | ΑΙ843 | ΑΙ845 | ΑΙ880Α |
| ΑΙ890 | ΑΙ893 | ΑΙ895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| ΔΙ801 | ΔΙ802 | ΔΙ803 | ΔΙ810 | ΔΙ811 |
| ΔΙ814 | ΔΙ818 | ΔΙ820 | ΔΙ821 | ΔΙ825 |
| ΔΙ828 | ΔΙ830 | ΔΙ831 | ΔΙ840 | ΔΙ880 |
| ΔΙ890 | DO801 | DO802 | Ονομασία | DO814 |
| DO815 | DO818 | Πυροσβεστική | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Χαρακτηριστικά και οφέλη
Συμφωνία
| Χρήση με MTU | Ειδικότερα, οι διατάξεις του παρόντος κανονισμού ισχύουν για τα οχήματα που χρησιμοποιούνται για την κατασκευή οχημάτων με κινητήρα. |
| Κωδικός κλειδιού | BE |
Περιβάλλον και πιστοποίηση
| Σημείωση CE | - Ναι, ναι. |
| Ηλεκτρική ασφάλεια | IEC 61131-2, UL 508 |
| Επικίνδυνη τοποθεσία | C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2 |
| Πιστοποίηση ναυτιλίας | Αξιολόγηση των επιβατών |
| Αξιολόγηση προστασίας | IP20 σύμφωνα με την IEC 60529 |
| Διαβρωτική ατμόσφαιρα ISA-S71.04 | G3 |
| Κλιματικές συνθήκες λειτουργίας | 0 έως +55 °C (Αποθήκευση -40 έως +70 °C), RH=5 έως 95% χωρίς συμπύκνωση, IEC/EN 61131-2 |
| Στον βαθμό ρύπανσης | Αξία 2, IEC 60664-1 |
| Μηχανικές συνθήκες λειτουργίας | IEC/EN 61131-2 |
| ΕΜΚ | EN 61000-6-4, EN 61000-6-2 |
| Κατηγορίες υπερτάσεων | Δελτίο ΕΚΑΧ αριθ. |
| Τάξη εξοπλισμού | Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή) |
| Μέγιστη θερμοκρασία περιβάλλοντος | 55 °C (131 °F), για κατακόρυφη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F) |
| Συμμόρφωση με το RoHS | EN 50581:2012 |
| Συμμόρφωση με τα ΑΗΗΕ | Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Υψόμετρο | 119 mm (4.7 ̊) |
| Διάμετρο | 45 mm (1,77 ̊) |
| Βαθμός | 102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου |
| Βάρος | 00,18 kg (0,4 lbs) |
