ΑΒ 1326ΑΒ-Β720F-21 1326 SERVO MOTORS SERIES με 5000 στροφές ανά λεπτό

ΑΒ 1326ΑΒ-Β720F-21 1326 SERVO MOTORS SERIES με 5000 στροφές ανά λεπτό

•

• Τεχνικές προδιαγραφές για το 1326AB-B720F-21

•



  Ετικέτα Allen-Bradley / Rockwell Automation
  Μηχανές σειράς 1326
  Αριθμός μέρους 1326AB-B720F-21
  Τύπος προϊόντος
  Δυναμική ταχύτητα 5000 σ.μ.
  Διάταξη τάσης 380 / 460 Volts AC
  Διάμετρος πλαισίου 194 χιλιοστά



  Ονομαστική ροπή 31,8 N-m
  Δύναμη παραγωγής 11,7 κιλοβάτ
  Μηχανική σταθερή χρόνου 6,6 χιλιοστά του δευτερολέπτου
  Η αδράνεια του περιστροφίου 0,015 kg-m2
  Βάρος 62,6 κιλά
  Μέγιστη ονομαστική θερμοκρασία περιβάλλοντος 40 βαθμούς Κελσίου
  Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός

•

  Περίπου 1326AB-B720F-21

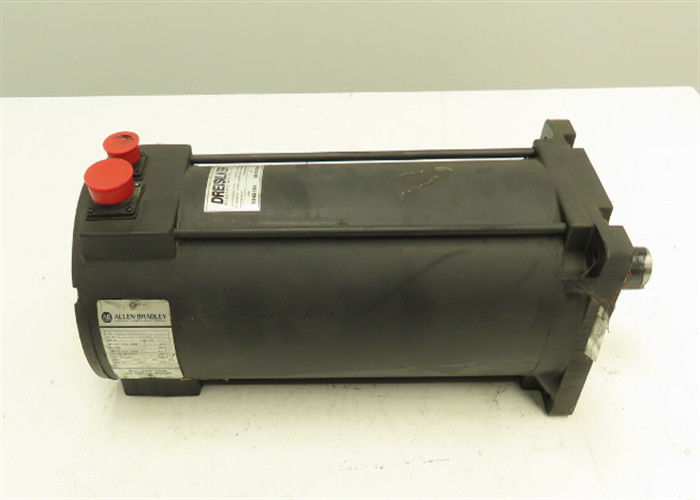

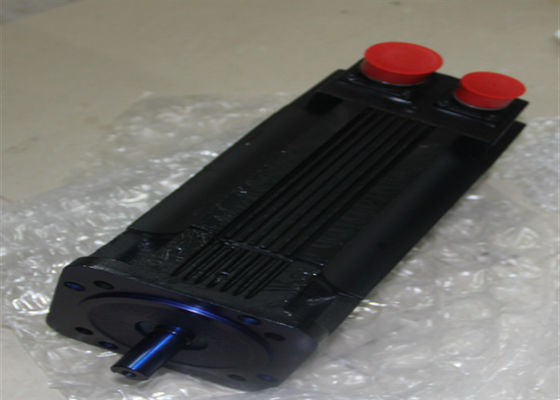

  Ο σερβοκινητήρας Allen-Bradley 1326AB-B720F-21 είναι ένας σερβοκινητήρας εναλλασσόμενου ρεύματος 5000 στροφών ανά λεπτό.Το μήκος της στοίβας μαγνητών είναι 20 χιλιοστάΟ κινητήρας συνοδεύεται από μετρική φλάντσα IEC με κλειδί. Ο κινητήρας σερβο 1326AB-B720F-21 αποτελεί μέρος της σειράς σερβοκινητήρων Allen-Bradley 1326AB 460 Volt AC Torque Plus.Οι κινητήρες ροπής συν εφοδιασμό έχουν ειδικό περίβλημα σχεδιασμένο για τη μείωση του μήκους του κινητήρα και την αύξηση της συνεχούς ροπής του κινητήραΑυτή η οικογένεια τριών φάσεων κινητήρων χωρίς βούρτσα έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των συστημάτων υψηλής απόδοσης.Οι κινητήρες servo 1326AB έχουν σχεδιαστεί για χρήση με τα συστήματα Allen-Bradley 1394 Motion Control.





  Ο κινητήρας 1326AB-B720F-21 έχει ονομαστική ταχύτητα 5000 RPM σε 460 Volt AC και μία από 4100 RPM σε 380 Volt AC. Η ονομαστική ροπή του κινητήρα είναι 31,8 N-m. Η ονομαστική ισχύς παραγωγής του κινητήρα είναι 11.7 κιλοβάτΟ σερβοκινητήρας 1326AB-B720F-21 είναι συμβατός με τις ενότητες άξονα AM50 και AM75 1394.Όταν χρησιμοποιείται με τη μονάδα άξονα AM50, η κορυφαία ροπή στάθμευσης και το κορυφαίο ρεύμα στάθμευσης είναι 38 N-m και 33,2 Amps. Όταν χρησιμοποιούνται με τη μονάδα άξονα AM75, η κορυφαία ροπή στάθμευσης και το κορυφαίο ρεύμα στάθμευσης είναι 56 N-m και 50 Amps, αντίστοιχα.Η μηχανική σταθερά χρόνου είναι 6Η αδράνεια του ρότορα για τον ελεγκτικό κινητήρα 1326AB-B720F-21 είναι 0,015 kg-m2. Το βάρος του κινητήρα είναι 62,6 kg.Οι θερμικές προδιαγραφές περιλαμβάνουν μέγιστη θερμοκρασία περιβάλλοντος 40 βαθμούς Κελσίου, μονωτική τάξη H και θερμική σταθερά χρόνου 60 λεπτών.
