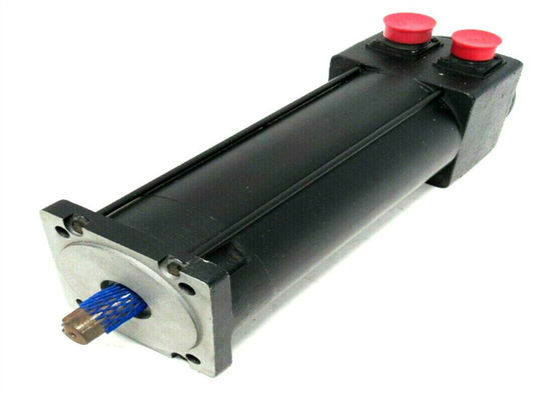

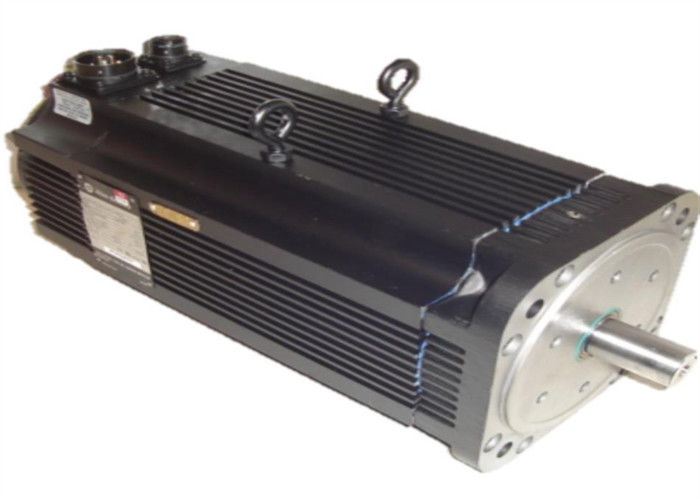

ΑΒ 1326ΑΒ-Β720Ε-21-L Βιομηχανικός κινητήρας εφοδιασμού

ΑΒ 1326ΑΒ-Β720Ε-21-L Βιομηχανικός κινητήρας εφοδιασμού

Τεχνικές προδιαγραφές για το 1326AB-B720E-21-L

Κατασκευαστής Rockwell Automation
Μάρκα Allen-Bradley
Αριθμός μέρους/καταλόγος αριθ. 1326AB-B720E-21-L
Τύπος προϊόντος Σερβοκινητήρας εναλλασσόμενου ρεύματος από φερρίτη
Πρόσθετη τάση 460 Volt AC, 380 Volt AC
Διάμετρος πλαισίου σειράς 194 χιλιοστών (215 χιλιοστών κέντρο μπουλόν)

Μέγεθος κινητήρα 2 ίντσες
Δυνατότητα κινητήρα 460 V AC: 3500 σ.π.μ., 380 V AC: 3000 σ.π.μ.
Σειρά φλάντζης και άξονα IEC μετρική φλάντζη με κλειδί
Επιστροφή βασισμένη σε λύση ανατροφοδότησης
Τυπικές επιλογές IP 67 περιβαλλοντική διαβάθμιση μόνο για όλες τις σειρές πλαισίων
Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός

•

  Περίπου 1326AB-B720E-21-L

•



  Ο σερβοκινητήρας 1326AB-B720E-21-L είναι ένας μηχανοκίνητος σερβοκινητήρας Torque Plus που κατασκευάζεται από την Allen-Bradley.3000 περιστροφές ανά λεπτό σε 380 V ACΗ ονομαστική ισχύς του είναι 6,8 κιλοβάτ, και το συνεχές ρεύμα στάθμευσης του συστήματος είναι 17,5 Amps.Το περίβλημά του με βαθμολογία IP 67 παρέχει την προστασία που απαιτείται για να λειτουργεί ο κινητήρας σε επικίνδυνα περιβάλλονταΤο περίβλημα από αλουμίνιο είναι αδιάβροχο και είναι σε θέση να αντέχει τα παλμικά τζετ νερού χωρίς να εισέρχεται υγρό στον κινητήρα, επειδή ο άξονάς του διαθέτει κιτ σφραγίσματος.





  Στο άξονα του κινητήρα 1326AB-B720E-21-L του ελεγχόμενου κινητήρα παρέχεται μια οπλισμένη τρύπα για να μπορεί να συνδεθεί με ζεύγη.Η διάμετρος του πλαισίου του είναι 194 χιλιοστά και ο κινητήρας είναι σχεδιασμένος για να μειώνει το μήκος του κινητήρα χωρίς μείωση της ταχύτητας ή της ροπής. The magnets in this motor are specially designed to increase servo response and the insulation material for its windings is designed to optimize heat transfer to ensure that the motor’s temperature does not exceed its recommended range. Σημειώστε ότι ο σερβοκινητήρας 1326AB-B720E-21-L Torque Plus χάνει την προστασία IP 67 όταν χρησιμοποιείται με κιτ συνδετικών κιτ, συσκευές ανατροφοδότησης διαλυτών ή πακέτα αναπνευστών.Ως συστατικό του συστήματος κίνησης Allen-Bradley 1394, ο σερβοκινητήρας 1326AB-B720E-21-L Torque Plus λειτουργεί με ειδικές αξονικές μονάδες.Η επιλογή φλάντζης τοποθέτησης σε αυτόν τον κινητήρα είναι μια IEC μετρική φλάντζη τοποθέτησης με ένα κλειδί που επιτρέπει να τοποθετηθεί κατακόρυφα σε διαφορετικές γωνίες, ανεξάρτητα από το αν ο άξονας είναι στραμμένος προς τα πάνω ή προς τα κάτω.

•
