| Τόπος καταγωγής: | Ηνωμένες Πολιτείες (ΗΠΑ) |
| Μάρκα: | ABB |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | AI835A 3BSE051306R1 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Νέο σε αρχικό κουτί |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100 |
| Σχήμα: | AI835A 3BSE051306R1 | Ετικέτα: | ABB |
|---|---|---|---|
| Χώρα καταγωγής: | Ηνωμένες Πολιτείες (ΗΠΑ) | Καθαρό βάρος του προϊόντος: | 0.22kg |
| Τύπος σήματος: | Βλέπε πίνακα στο S800 Μονάδες και μονάδες τερματισμού, 3BSE020924 | Αριθμός καναλιών: | 8 |
| Μηχανικοί: | S800 |

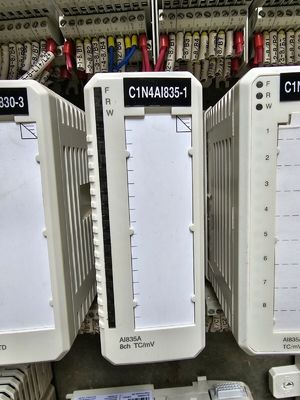

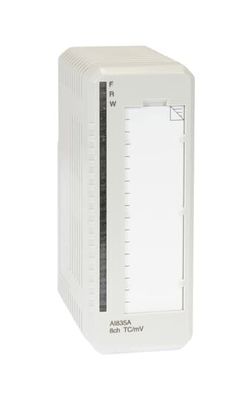

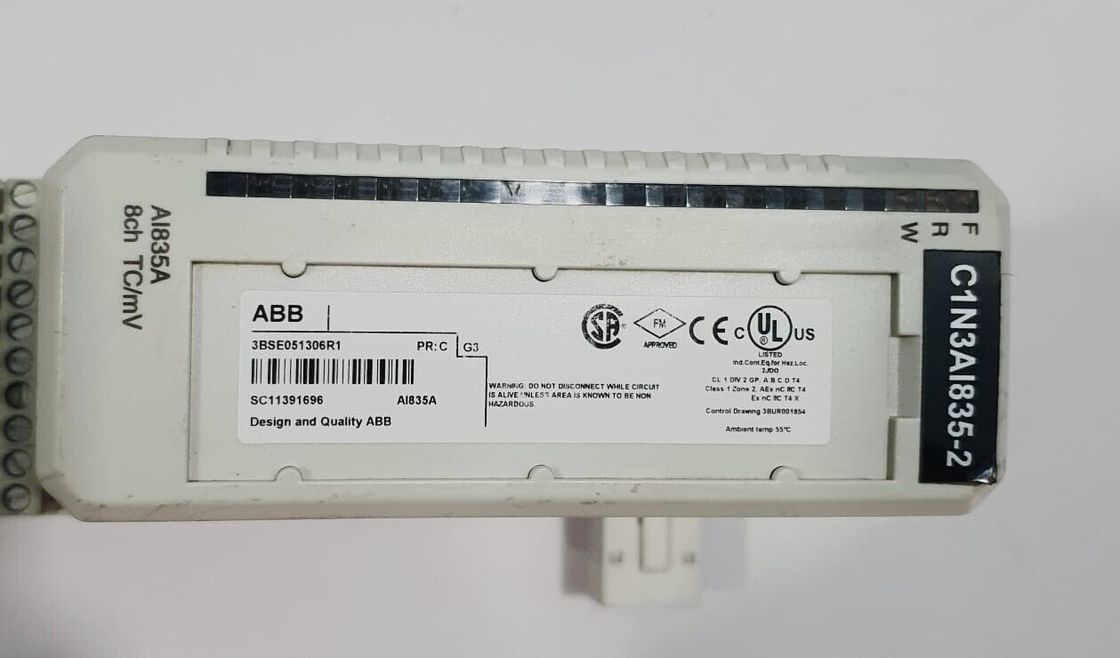

ABB AI835A 3BSE051306R1 Ενότητα εισόδου θερμοσύνδεσης/mV
Το AI835/AI835A παρέχει 8 διαφορετικά κανάλια εισόδου για μετρήσεις θερμοσύνδεσης/mV. Τα εύρη μέτρησης που μπορούν να ρυθμιστούν ανά κανάλι είναι: -30 mV έως +75 mV γραμμικά, ή ΤC τύποι B, C, E, J, K, N, R,Σ & Τ, για την AI835A επίσης D, L και U.
Ένα από τα κανάλια (κανάλι 8) μπορεί να ρυθμιστεί για μετρήσεις θερμοκρασίας Cold Junction (περιβαλλοντικής θερμοκρασίας), λειτουργώντας έτσι ως κανάλι CJ για το κεφάλαιο 1...7Η θερμοκρασία διασύνδεσης μπορεί να μετρείται τοπικά στα τερματικά βίδες των MTU ή σε μονάδα σύνδεσης μακριά από τη συσκευή.
Εναλλακτικά, μια σταθερή θερμοκρασία διασύνδεσης για τη μονάδα μπορεί να οριστεί από τον χρήστη (ως παράμετρο) ή για την AI835A επίσης από την εφαρμογή.7 όταν δεν απαιτείται μέτρηση της θερμοκρασίας CJ.
Γενικές πληροφορίες
| Αριθμός άρθρου | 3BSE051306R1 |
| Τύπος | Αναλογική είσοδος |
| Προδιαγραφές σήματος | -30..75 mV γραμμική, τύποι TC Β, C, D, E, J, K, L, N, R, S, T και U |
| Αριθμός καναλιών | 8 |
| Τύπος σήματος | Βλέπε πίνακα στο S800 Μονάδες και μονάδες τερματισμού, 3BSE020924 |
| HART | - Όχι, όχι. |
| Εθνική Εταιρεία | - Όχι, όχι. |
| Απολύσεις | - Όχι, όχι. |
| Υψηλή ακεραιότητα | - Όχι, όχι. |
| Εσωτερική ασφάλεια | - Όχι, όχι. |
| Μηχανική | S800 |
Λεπτομερή στοιχεία
| Απόφαση | 15 bits |
| Αντίσταση εισόδου | > 1 MΩ |
| Απομόνωση | Ομαδικά απομονωμένα από το έδαφος |
| Λάθος | Μέγιστο 0,1% |
| Κλίση θερμοκρασίας | Συνήθως 5 ppm/°C, μέγιστο 7 ppm/°C |
| Χρόνος κύκλου ενημέρωσης | 280 + 80 * (αριθμός ενεργών καναλιών) ms σε 50 Hz· 250 + 70 * (αριθμός ενεργών καναλιών) ms σε 60 Hz |
| Μέγιστο μήκος καλωδίου πεδίου | 600 μέτρα |
| CMRR, 50Hz, 60Hz | 120 dB |
| NMRR, 50Hz, 60Hz | > 60 dB |
| Ονομαστική τάση μόνωσης | 50 V |
| Ηλεκτρική τάση δοκιμής | 500 V α.κ. |
| Απορρόφηση ισχύος | 1.6 W |
| Η κατανάλωση ρεύματος +5 V Modulebus | 75 mA |
| Η κατανάλωση ρεύματος +24 V Modulebus | 50 mA |
| Η κατανάλωση ρεύματος +24 V εξωτερική | 0 |
Διαγνωστική
| Προσωρινά LED | F (αλτ), R (un), W (αγρύπνηση) |
| Εποπτεία | Λάθος μονάδας ́: κανάλια αναφοράς, χαμηλή παροχή ρεύματος Λάθος καναλιού: ανοιχτό κύκλωμα Διάδρομος CJ (τμήμα 8): < -40 °C (-40 °F) και > 100 °C (212 °F) |
| Αναφορά της κατάστασης της εποπτείας | Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού (8) |
Περιβάλλον και πιστοποίηση
| Σημείωση CE | - Ναι, ναι. |
| Ηλεκτρική ασφάλεια | Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων, καθώς και δεν πρέπει να περιέχουν περιεχόμενο που μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Επικίνδυνη τοποθεσία | C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2 |
| Πιστοποίηση ναυτιλίας | ABS, BV, DNV, LR |
| Θερμοκρασία, λειτουργία | 0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση | -40 έως + 70 °C (-40 έως + 158 °F) |
| Στον βαθμό ρύπανσης | Αξία 2, IEC 60664-1 |
| Προστασία από τη διάβρωση | ISA-S71.04: G3 |
| Σχετική υγρασία | 5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος | 55 °C (131 °F), για κατακόρυφη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F) |
| Τάξη προστασίας | IP20 σύμφωνα με την IEC 60529 |
| Μηχανικές συνθήκες λειτουργίας | IEC/EN 61131-2 |
| ΕΜΚ | Εφαρμογή της EN 61000-6-4 και της EN 61000-6-2 |
| Κατηγορίες υπερτάσεων | Δελτίο ΕΚΑΧ αριθ. |
| Τάξη εξοπλισμού | Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή) |
| Συμμόρφωση με το RoHS | Οδηγία 2011/65/ΕΕ (EN 50581:2012) |
| Συμμόρφωση με τα ΑΗΗΕ | Οδηγία 2012/19/ΕΕ |
Συμφωνία
| Χρήση με MTU | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω εταιρείες. |
| Κωδικός κλειδιού | ΒΑ |
Μέγεθος
| Διάμετρο | 45 mm (1,77 ̊) |
| Βαθμός | 102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου |
| Υψόμετρο | 119 mm (4.7 ̊) |
| Βάρος | 00,22 kg (0,49 lbs) |
