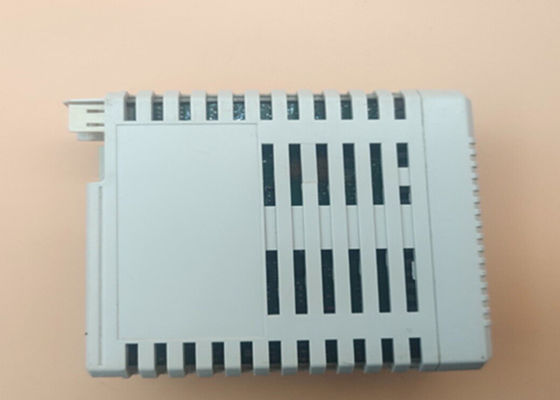

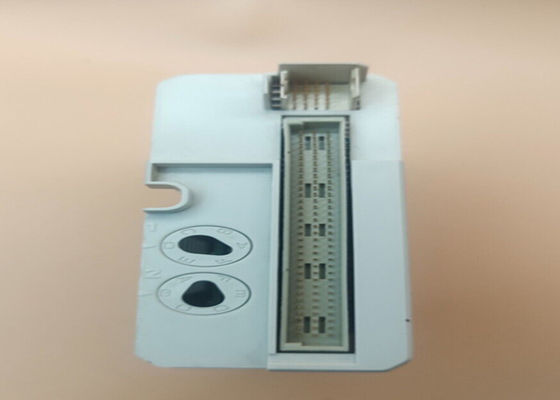

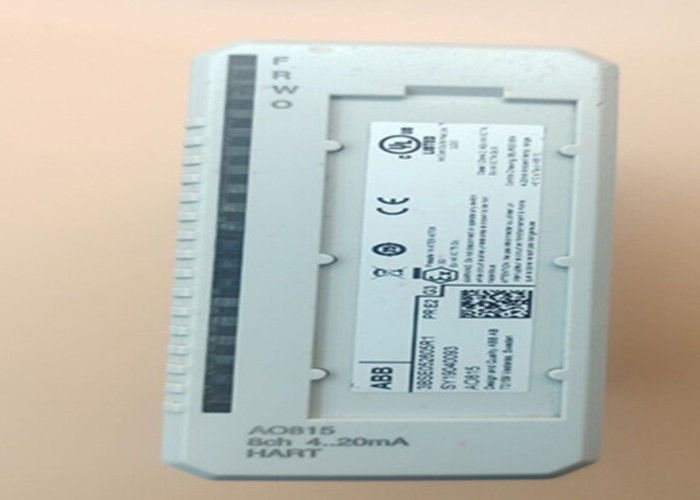

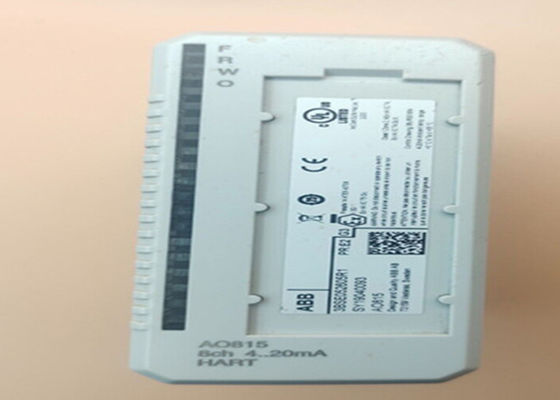

ABB AO815 3BSE052605R1 Αναλογική έξοδος 1 × 8 Ch με Hart S800 I / O μονάδα

ABB AO815 3BSE052605R1 Αναλογική έξοδος 1 × 8 CH με καρδιά

Το AO815 Analog OutputModule έχει 8 μονοπολικά αναλογικά κανάλια εξόδου.

• Το σφάλμα εξωτερικού καναλιού αναφέρεται (μόνο στα ενεργά κανάλια) εάν η παροχή ισχύος της διαδικασίας ή η τάση παροχής στο κύκλωμα εξόδου είναι πολύ χαμηλή,ή το ρεύμα εξόδου είναι μικρότερο από την καθορισμένη τιμή εξόδου και η καθορισμένη τιμή εξόδου είναι μεγαλύτερη από 1 mA (ανοιχτό κύκλωμα).
• Το σφάλμα εσωτερικού καναλιού αναφέρεται εάν το κύκλωμα εξόδου δεν μπορεί να δώσει τη σωστή τιμή ρεύματος.
• Το σφάλμα της μονάδας αναφέρεται σε περίπτωση σφάλματος του τρανζιστήρα εξόδου, βραχυκύκλωσης, σφάλματος checksum, σφάλματος εσωτερικής τροφοδοσίας ή σφάλματος Watchdog.

Η ενότητα διαθέτει λειτουργία HARTpass-through. Υποστηρίζεται μόνο η επικοινωνία σημείο προς σημείο. Το φίλτρο εξόδου πρέπει να είναι ενεργοποιημένο στα κανάλια που χρησιμοποιούνται για την επικοινωνία HART.

Χαρακτηριστικά και οφέλη

• 8 κανάλια 4...20 mA
• 1 ομάδα 8 καναλιών απομονωμένων από το έδαφος
• Οι αναλογικές εισόδους είναι βραχυκύκλωμα ασφαλισμένο σε ZP ή +24 V
• Επικοινωνία μέσω HART

Γενικές πληροφορίες

• Ταυτοποίηση προϊόντος:

  3BSE052605R1

• Ονομασία τύπου ABB:

  AO815

• Περιγραφή καταλόγου:

  AO815 Αναλογική έξοδος HART 8 ch

• Λεπτομερή περιγραφή:

  1x8 ch. 4..20mA, 12bit, RLmax 750 Ωμ.
  Χρήση μονάδας τερματισμού μονάδας TU810, TU812, TU814, TU830 ή TU833.
