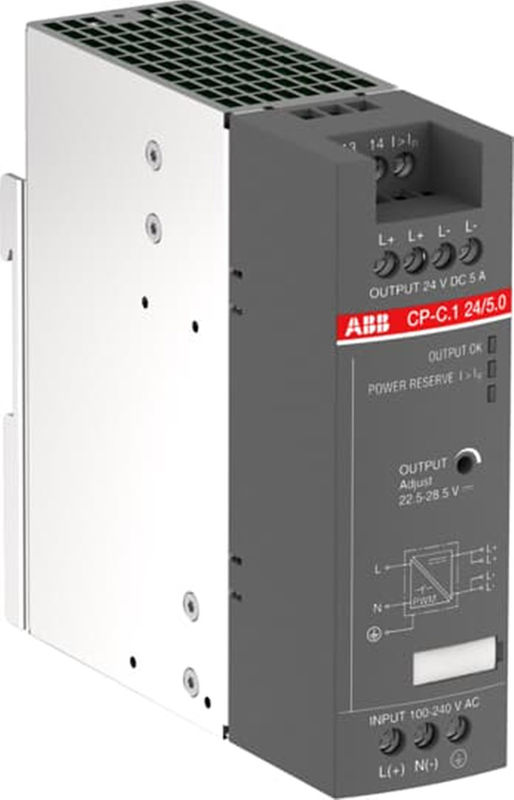

ABB 1SVR360563R1001 CP-C.1 24/5.0 Διακόπτης τροφοδοσίας ισχύος 0,74kg

Ενεργειακή τροφοδοσία με λειτουργία διακόπτη

Γενικές πληροφορίες

Επεκτεινόμενος τύπος προϊόντος:CP-C.1 24/5.0

Ταυτοποίηση προϊόντος:1SVR360563R1001

ΕΑΝ:4013614503818

Περιγραφή καταλόγου:CP-C.1 24/5.0 Ηλεκτρική τροφοδοσία: 100-240VAC/90-300VDC Έξω: DC 24V/5A

Λεπτομερή περιγραφή:

Το CP-C.1 24/5.0 είναι μια παροχή ενέργειας από την περιοχή CP-C.1. Η παροχή ενέργειας κύριας λειτουργίας διακόπτη προσφέρει μια ευρεία γκάμα εισόδου 85-264 V AC και 90-300 V DC, ονομαστική τάση εισόδου είναι 110-240 V AC.Η ονομαστική ισχύς είναι 120 W, το ονομαστικό ρεύμα εξόδου είναι 5 A σε τάση εξόδου 24 V DC. Η τάση εξόδου είναι ρυθμιζόμενη εντός εύρους 22,5 έως 28,5 V DC.Η παροχή ενέργειας παρέχει χαρακτηριστικό εξόδου U/I με αποθεματικό ισχύος έως 50% και επιτρέπει παράλληλη λειτουργία για την αύξηση της χωρητικότητας και την επέκταση της εφεδρείαςΕπιπλέον χαρακτηριστικά είναι: διόρθωση του συντελεστή ισχύος σύμφωνα με το πρότυπο EN 61000-3-2.

Παραγγελία

Ελάχιστη ποσότητα παραγγελίας:1 κομμάτι

Αριθμός δασμολογίου:85044095

Μέγεθος

Καθαρό πλάτος του προϊόντος:40 χιλιοστά

Καθαρό ύψος του προϊόντος:129.4 mm

Επικαιροποιημένο προϊόν136 χιλιοστά

Καθαρό βάρος του προϊόντος:00,74 κιλά

Πληροφορίες για το δοχείο

Πακέτο επιπέδου 1 πλάτος:70 mm

Πακέτο επιπέδου 1 βάθος / μήκος:168 χιλιοστά

Πακέτο επιπέδου 1 Υψόμετρο:160 χιλιοστά

Πακέτο 1 Ακαθάριστο βάρος:0.87 κιλά

Πακέτο επιπέδου 1 EAN:4013614503818

Μονάδες επιπέδου 1 πακέτου:κουτί 1 κομμάτι

Τεχνική

Λειτουργία:Ηλεκτρική τροφοδοσία λειτουργίας διακόπτη

Αριθμός φάσεων:1

Ονομαστική τάση εισόδου (U)IN):

100... 240 V AC

90... 300 V DC

Η τάση εισόδου (Uσε):

85... 264 V AC

90... 300 V DC

Τυπικό ρεύμα εισόδου:

(115 V AC) 1,1 A

(230 V AC) 0,6 A

Ώρα αναμονής:(230 V AC) ελάχιστο 50 ms

Κανονική συχνότητα (f):50 / 60 Hz

Καθορισμένα όρια συχνότητας:45... 65 Hz

Χαρακτηριστικό της εξόδου:Δείκτης χαρακτηριστικών U/I με αποθεματικό ισχύος

Κατηγορία ισχύος εξόδου:120 W

Δύναμη εξόδου:120 W

Ονομαστική τάση εξόδου:24 V συνεχής

Τεχνολογία εκπομπήςΈξω):24 V συνεχής

Κατηγορία ισχύος εξόδου:

-25 °C... +40 °C 7,5 Α

-25 °C... +60 °C 5 Α

ρεύμα εξόδου:5 Α

Μέγιστο ρεύμα εξόδου (I)Έξω):7.5 Α

Καθορισμός της έντασης (U)imp):

Συνοριακό ρεύμα εισόδου/εξόδου 4 kV

Εισερχόμενο κύκλωμα / PE 4 kV

Εισερχόμενο κύκλωμα / επαφή ρελέ 4 kV

Συνοριακό ρεύμα εξόδου / PE 0,5 kV

Κύκλωμα εξόδου 0,5 kV

Ονομαστική τάση μόνωσης (U)Ι):

Εισερχόμενο κύκλωμα / εξόδου κύκλωμα 300 V

Εισερχόμενο κύκλωμα / PE 300 V

Σύνδεσμος εισόδου / επαφή ρελέ 300 V

Συνοριακό κύκλωμα εξόδου / PE 50 V

Στον βαθμό προστασίας:

Κουτί IP20

Τερματικά IP20

βαθμός ρύπανσης:2

Σύνδεσμος εισόδου ισχύος:

Ευέλικτο με σιδηροτροχιά 0,5... 2,5 mm2

Ελαστικός 0,5... 2,5 mm2

Σκληρό 0,5... 4 mm2

Σύνδεσμος εξόδου χωρητικότητας:

Ευέλικτο με σιδηροτροχιά 0,5... 2,5 mm2

Ελαστικός 0,5... 2,5 mm2

Σκληρό 0,5... 4 mm2

Δρόμος σφίξης:

Βοηθητικό κύκλωμα 0,5 N·m

Συνοριακό ρεύμα εισόδου 0,5 N·m

Διάδρομος εξόδου 0,5 N·m

Διάρκεια αποκόλλησης καλωδίου:

Βοηθητικό κύκλωμα 8 mm

Εισερχόμενο κύκλωμα 8 mm

Διάδρομος εξόδου 8 mm

Συνιστώμενος οδηγός βίδα:

Πλήρωμα εισόδου/εξόδου PH1

Εισερχόμενο κύκλωμα / Εξαγωγικό κύκλωμα 0,8 x 4

Ελάχιστη απόσταση στερέωσης:

Ηλεκτρική κυψέλη, οριζόντια 25 mm

Ηλεκτρική κυψέλη, κάθετη 25 mm

Άλλες συσκευές ίδιου τύπου, οριζόντια 25 mm

Άλλες συσκευές ίδιου τύπου, κάθετη 25 mm

Θέση στερέωσης:Θέση 1 / 7

Εγκατάσταση σε σιδηρόδρομο DIN:

Τροχαία οχήματα με κινητήρα

TH35-7.5 (35 x 7.5 mm σιδηροτροχιά στερέωσης) σύμφωνα με την IEC 60715
