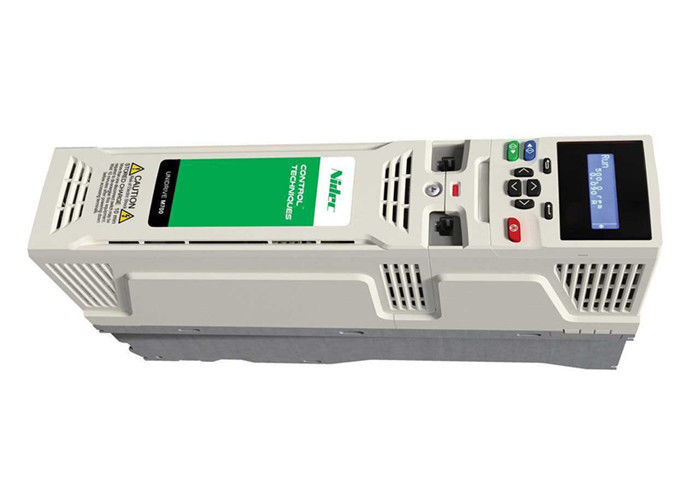

M701-03400025A10101AB100 Τεχνικές ελέγχου Nidec Unidrive
M701-03400025A10101AB100
Τεχνικές ελέγχου Unidrive M701 460VAC Drive
Πρωταγωνιστική στην κατηγορία της απόδοση του κινητήρα σερβοκινητήρα με επαγωγή και μόνιμο μαγνήτη
2HP 3.4A κανονική λειτουργία / 1HP 2.5A βαριά λειτουργία
50/60Hz 460VAC 3 φάσεων εισροή και έξοδος
Προαιρετικό ενισχυμένο πληκτρολόγιο -ΚΙ-KEYPAD-LCDήΚΙ-KEYPAD-RTC
Μεγιστοποιήστε την απόδοση με ανώτερο έλεγχο κινητήρα
-
Αλγόριθμος ελέγχου κινητήρα υψηλού εύρους ζώνης για επαγωγή κλειστού βρόχου, μόνιμους μαγνήτες και κινητήρες servo - εύρος ζώνης κύκλου ρεύματος 3300 Hz και εύρος ζώνης κύκλου ταχύτητας 250 Hz
-
Η ευέλικτη διεπαφή ανατροφοδότησης ταχύτητας και θέσης υποστηρίζει ένα ευρύ φάσμα τεχνολογιών ανατροφοδότησης, από ισχυρούς αναλύτες έως κωδικοποιητές υψηλής ανάλυσης.
-
Μέχρι τρία κανάλια κωδικοποίησης ταυτόχρονα, π.χ. 1 κωδικοποιητής ανατροφοδότησης, 1 κωδικοποιητής αναφοράς και 1 προσομοιωμένη έξοδος
-
Οι ενότητες MCi μπορούν να εξαλείψουν την ανάγκη για εξωτερικούς PLC και ελεγκτές κίνησης
-
Η προσομοιωμένη έξοδος κωδικοποιητή μπορεί να παρέχει αναφορά θέσης για εφαρμογές CAM, ψηφιακών κλειδαριών και ηλεκτρονικών κιβωτίων ταχυτήτων.
Βελτιστοποίηση της απόδοσης του συστήματος με το ενσωματωμένο Advanced Motor Controller
Σχεδιασμός ευέλικτων κεντρικών και αποκεντρωμένων συστημάτων ελέγχου
-
Οι ενότητες MCi μπορούν να προστεθούν για την εκτέλεση μεγαλύτερων προγραμμάτων για προηγμένη ικανότητα ελέγχου συστήματος.
-
Εγκατεστημένος PLC για λογικά προγράμματα
-
Το Machine Control Studio είναι ένα βιομηχανικό πρότυπο περιβάλλον προγραμματισμού IEC61131-3 για αποτελεσματικό σχεδιασμό και διαμόρφωση συστημάτων
-
Τρεις θύρες ολοκλήρωσης συστήματος είναι διαθέσιμες για να χωρέσουν πρόσθετες επιλογές fieldbus, ανατροφοδότηση θέσης και I / O
Συμμόρφωση με τα πρότυπα ασφάλειας, μεγιστοποίηση του χρόνου λειτουργίας και μείωση του κόστους μέσω της άμεσης ενσωμάτωσης με τα συστήματα ασφάλειας
Περιγραφή
Unidrive M700
Πρωταγωνιστική στην κατηγορία της απόδοση του κινητήρα σερβο με επαγωγή και μόνιμο μαγνήτη, με Ethernet σε πραγματικό χρόνο
Το Unidrive M700 προσφέρει μια βελτιωμένη αναβάθμιση για τους υπάρχοντες χρήστες Unidrive SP.
Η οικογένεια κινητήρων Unidrive M700 παρέχει κορυφαίο έλεγχο κινητήρα για εφαρμογές κλειστού βρόχου, μόνιμου μαγνητήρα και σερβο.8 MW (1 - 4200 hp) σε 200V / 400V / 575V / 690V.
Το Unidrive M700 παρέχει κορυφαίο στην κατηγορία του έλεγχο κινητήρα για εφαρμογές επαγωγής, μόνιμου μαγνήτη και servo, καθώς και ενσωματωμένο Ethernet σε πραγματικό χρόνο.Το Unidrive M700 παρέχει απόλυτη ευελιξία ελέγχου για να ικανοποιήσει τις απαιτήσεις των κατασκευαστών μηχανών και των βιομηχανικών εφαρμογών υψηλών προδιαγραφών.
Αντικατάσταση M701-Unidrive SP
Σχεδιασμένο για να ταιριάζει με το πολύ δημοφιλές σύνολο χαρακτηριστικών Unidrive SP της Control Techniques.με υποστηριζόμενα σύνολα παραμέτρων Unidrive SP Smartcard για να γίνει η αναβάθμιση σε Unidrive M όσο το δυνατόν απλούστερη
M702-Αυξημένη ασφάλεια
Η βελτιωμένη ασφάλεια M700 διαθέτει 2 x STO, ενσωματωμένο Ethernet σε πραγματικό χρόνο και ψηφιακή I/O, όπου η εύκολη ενσωμάτωση με σύγχρονα συστήματα ελέγχου και ασφάλειας είναι πρωταρχική.Αυτό μπορεί να παρέχεται από ενότητα επιλογής SI-I/O.
Μοντέλα AC DRIVE M701-034
| M701-03400025Α |
Τεχνικές Ελέγχου M700 Οδηγίες Unidrives M700-09601040A-125 Μέγιστο συνεχές ρεύμα Amps, 110 ισχύς άξονα κινητήρα kW, 150 ισχύς άξονα κινητήρα HP |
| M701-03400031Α |
Τεχνικές Ελέγχου M700 Οδηγίες Unidrives M700-09601040E-125 Μέγιστο συνεχές ρεύμα Amps, 110 ισχύς άξονα κινητήρα kW, 150 ισχύς άξονα κινητήρα HP |
| M701-03400045 |
Τεχνικές ελέγχου M700 Drive |
| M701-03400045Α |
Τεχνικές Ελέγχου M700 Δραστηριότητες Unidrives M700-09601310A-150 Μέγιστο συνεχές ρεύμα Amps, 132 ισχύς άξονα κινητήρα kW, 175 ισχύς άξονα κινητήρα HP |
| M701-03400062Α |
Τεχνικές Ελέγχου M700 Δραστηριότητες Unidrives M700-09601310E-155 Μέγιστο συνεχές ρεύμα Amps, 132 ισχύς άξονα κινητήρα kW, 175 ισχύς άξονα κινητήρα HP |
| M701-03400078Α |
Τεχνικές Ελέγχου M700 Οδηγίες Unidrives M700-10202830E-325 Μέγιστο συνεχές ρεύμα Amps, 90 ισχύς μοτέρ άξονα kW, 125 ισχύς μοτέρ άξονα HP |
| M701-03400100Α |
Τεχνικές Ελέγχου M700 Οδηγίες Unidrives M700-10203000E-360 Μέγιστο συνεχές ρεύμα Amps, 110 ισχύς άξονα κινητήρα kW, 150 ισχύς άξονα κινητήρα HP |
Προδιαγραφές του κινητήρα εναλλασσόμενου ρεύματος M700
200/240 VAC
+/-10% |
Κανονικό καθήκον |
Βαρύ φορτίο |
| Κωδικός παραγγελίας |
Μέγιστο συνεχές ρεύμα (A) |
Δύναμη άξονα κινητήρα (kW) |
Δύναμη άξονα κινητήρα (HP) |
Μέγιστο συνεχές ρεύμα (A) |
Δύναμη άξονα κινητήρα (kW) |
Δύναμη άξονα κινητήρα (HP) |
| M701-03200050A10 |
6,6 |
1,1 |
1,5 |
5 |
0,75 |
1 |
| M701-03200066A10 |
8 |
1,5 |
2 |
6,6 |
1,1 |
1,5 |
| M701-03200080A10 |
11 |
2,2 |
3 |
8 |
1,5 |
2 |
| M701-03200106Α10 |
12,7 |
3 |
3 |
10,6 |
2,2 |
3 |
| Ειδικότερα: |
18 |
4 |
5 |
13,7 |
3 |
3 |
| M701-04200185Α10 |
24 |
5,5 |
7,5 |
18,5 |
4 |
5 |
| M701-05200250Α10 |
30 |
7,5 |
10 |
25 |
5,5 |
7,5 |
| M701-06200330Α10 |
50 |
11 |
15 |
33 |
7,5 |
10 |
| M701-06200440Α10 |
58 |
15 |
20 |
44 |
11 |
15 |
| M701-07200610Α10 |
75 |
18,5 |
25 |
61 |
15 |
20 |
| M701-07200750Α10 |
94 |
22 |
30 |
75 |
18,5 |
25 |
| M701-07200830Α10 |
117 |
30 |
40 |
83 |
22 |
30 |
| M701-08201160A10 |
149 |
37 |
50 |
116 |
30 |
40 |
| M701-08201320Α10 |
180 |
45 |
60 |
132 |
37 |
50 |
| Εφαρμογή του κανονισμού (ΕΕ) αριθ. 182/2011 |
216 |
55 |
75 |
176 |
45 |
60 |
| M701-09202190Α10100AB |
266 |
75 |
100 |
219 |
55 |
75 |
380/480 VAC
+/-10% |
Κανονικό καθήκον |
Βαρύ φορτίο |
| Κωδικός παραγγελίας |
Μέγιστο συνεχές ρεύμα (A) |
Δύναμη άξονα κινητήρα (kW) |
Δύναμη άξονα κινητήρα (HP) |
Μέγιστο συνεχές ρεύμα (A) |
Δύναμη άξονα κινητήρα (kW) |
Δύναμη άξονα κινητήρα (HP) |
| M701-03400025A10 |
3,4 |
1,1 |
1,5 |
2,5 |
0,75 |
1 |
| M701-03400031Α10 |
4,5 |
1,5 |
2 |
3,1 |
1,1 |
1,5 |
| M701-03400045Α10 |
6,2 |
2,2 |
3 |
4,5 |
1,5 |
2 |
| M701-03400062A10 |
7,7 |
3 |
5 |
6,2 |
2,2 |
3 |
| M701-03400078A10 |
10,4 |
4 |
5 |
7,8 |
3 |
5 |
| M701-03400100A10 |
12,3 |
5,5 |
7,5 |
10 |
4 |
5 |
| M701-04400150Α10 |
18,5 |
7,5 |
10 |
15 |
5,5 |
10 |
| M701-04400172Α10 |
24 |
11 |
15 |
17,2 |
7,5 |
10 |
| M701-05400270A10 |
30 |
15 |
20 |
27 |
11 |
20 |
| M701-05400300A10 |
30 |
15 |
20 |
30 |
15 |
20 |
| M701-06400350A10 |
38 |
18,5 |
25 |
35 |
15 |
25 |
| M701-06400420Α10 |
48 |
22 |
30 |
42 |
18,5 |
30 |
| M701-06400470A10 |
63 |
30 |
40 |
47 |
22 |
30 |
| M701-07400660A10 |
79 |
37 |
50 |
66 |
30 |
50 |
| M701-07400770A10 |
94 |
45 |
60 |
77 |
37 |
60 |
| M701-07401000A10 |
112 |
55 |
75 |
100 |
45 |
75 |
| M701-08401340A10 |
155 |
75 |
100 |
134 |
55 |
100 |
| M701-08401570A10 |
184 |
90 |
125 |
157 |
75 |
125 |
| M701-09402000A10100AB |
221 |
110 |
150 |
200 |
90 |
150 |
| M701-09402240A10100AB |
266 |
132 |
200 |
224 |
110 |
150 |
Πλακέτα
Πλακέτο τηλεόρασης
Αυτό επιτρέπει ευέλικτη τοποθέτηση στο εξωτερικό ενός πάνελ και πληροί το πρότυπο IP66 (NEMA 4)
Κινητόφωνο KI
Καθαρό κείμενο, πολυγλωσσικό πληκτρολόγιο LCD με έως 4 γραμμές κειμένου για λεπτομερείς περιγραφές παραμέτρων και δεδομένων, για βελτιωμένη εμπειρία χρήστη
KI-Keypad RTC
Όλα τα χαρακτηριστικά του KI-Keypad, αλλά με ρολόι πραγματικού χρόνου που λειτουργεί με μπαταρία.
Δοκιμαστικές μονάδες
| SP1201 |
SP1202 |
SP1203 |
SP1204 |
SP2201 |
SP2202 |
ΣΥΡΙΖΑ |
SP3201 |
| Πυροσβεστικό σύστημα |
SP4201 |
SP4202 |
SP4203 |
SP5201 |
SP5202 |
SP3501 |
SP3502 |
| SP0401 |
SP0402 |
SP0403 |
Σημείωση SP0404 |
SP0405 |
SP1401 |
SP1402 |
SP1403 |
| SP1404 |
SP1405 |
SP1406 |
SP2201 |
SP2202 |
SP2401 |
SP2402 |
SP2403 |
| SP2404 |
SP3401 |
Πυροσβεστικό |
SP3403 |
SP4401 |
SP4402 |
SP4403 |
SP5401 |
| SP5402 |
SP5403 |
Επικεφαλής |
SP6402 |
SP3505 |
ΕΣ2401 |
ES2402 |
ES2403 |
| SP3503 |
SP3504 |
SP3506 |
SP4601 |
SP4602 |
SP4603 |
SP4604 |
SP4605 |
| SP4606 |
SP5601 |
SP5602 |
SP6601 |
SP6602 |
Unidrive SP |
Κβαντικό MP |
Μέντορ MP |
Διοικητής SK AC Inverter
| SKA1100025 |
SKA1100037 |
SKB1100075 |
SKB1100110 |
SKA1200025 |
SKA1200037 |
SKA1200055 |
| SKBD200110 |
SKBD200150 |
SKCD200220 |
SKDD200300 |
SKD3200400 |
SKB3400037 |
SKB3400055 |
| SKB3400110 |
SKB3400150 |
SKB3400220 |
SKB3400300 |
SKB3400400 |
SKB3400550 |
SKB3400750 |
| SKA1200075 |
SKB3400075 |
SK3201 |
SK3202 |
SK4201 |
SK4202 |
SK4203 |
| SK2402 |
SK2403 |
SK2404 |
SK3401 |
SK3402 |
SK3403 |
SK4401 |
| SK4403 |
SK5401 |
SK5402 |
SK6401 |
SK6402 |
SK3501 |
SK3502 |
| SK3504 |
SK3505 |
SK3506 |
SK3507 |
SK4601 |
SK4602 |
SK4603 |
| SK4605 |
SK4606 |
SK5601 |
SK5602 |
SK6601 |
SK6602 |
SK6602 |
| SK2401 |
SK4402 |
SK2201 |
SK2202 |
SK2203 |
SK3503 |
SK4604 |
Οδηγίες UNI:
| UNI1201 |
UNI1202 |
UNI1203 |
UNI1204 |
UNI1205 |
UNI2201 |
UNI2202 |
UNI2203 |
| UNI3201 |
UNI3202 |
UNI3203 |
Εθνική Εθνική Εταιρεία |
UNI1401 |
UNI1402 |
UNI1403 |
UNI1404 |
| UNI1405 |
UNI2401 |
UNI2402 |
UNI2403 |
Εθνική Εταιρεία |
UNI3402 |
Εθνική Εθνική Εταιρεία |
Εθνική Εταιρεία |
| Εθνική Εθνική Εταιρεία |
UNI4401 |
UNI4402 |
UNI4403 |
UNI4404 |
UNI4405 |
UNI5401 |
SP5402 |
Εφαρμογές του βιομηχανικού κινητήρα εναλλασσόμενου ρεύματος M700
