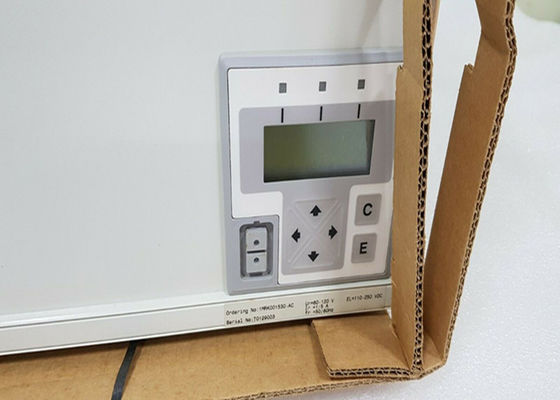

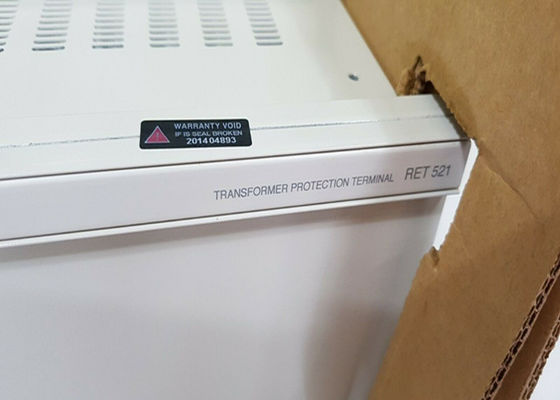

ΑΜΒ RET521 1MRK001530-AC RELAY Τερματικό προστασίας μετασχηματιστή

ΑΜΒ RET521 1MRK001530-AC RELAY Τερματικό προστασίας μετασχηματιστή


Χαρακτηριστικά:

• Τερματικό προστασίας μετασχηματιστή πολλαπλών λειτουργιών σε συμπαγές σχεδιασμό

• Σχεδιασμός ψηφιακού μικροεπεξεργαστή με προηγμένες εγκαταστάσεις

• Κατάλληλο για μετασχηματιστές ισχύος, γεννήτριες μετασχηματιστή και αντιδραστήρες

• Παραλλαγές:

• Εφαρμογή μετασχηματιστή με δύο καμπύλες

• Εφαρμογή μετασχηματιστή με τρεις καμπύλες

• Και οι δύο με δυνατότητες σύνδεσης με πολλαπλές διακόπτες

• Δεν απαιτούνται μετασχηματιστές ρεύματος

• Ευελιξία εφαρμογής μέσω γενναιόδωρων εγκαταστάσεων ρύθμισης και διαμόρφωσης

• Διευρυμένο εύρος συχνοτήτων μέσω παρακολούθησης συχνοτήτων και προσαρμογής φίλτρων

• Λογισμικό λειτουργίας μεμονωμένο και δοκιμασμένο τύπου

• Προστασία διαφορικών μετασχηματιστών - για μετασχηματιστές δύο και τριών συρμών με 2, 3 or more CT groups - Through-fault stability by settable current bias characteristics - Enhanced through-fault stability for multi-breaker arrangements - Inrush restraint with two selectable combinations of waveform and 2nd harmonic methods- Διασταυρούμενο αποκλεισμό μεταξύ των φάσεων - Συγκράτηση υπερεκτίμησης με 5η αρμονική - Εσωτερική αναλογία CT και προσαρμογή ομάδας διανυσμάτων - Αυτόματη εξάλειψη ποσότητας μηδενικής ακολουθίας

• Τρεις φάσεις προστασίας από υπερστροφή χρόνου με αντίστροφα και ορισμένα χαρακτηριστικά χρόνου.Κατεύθυνση ως επιλογή

• Περιορισμένη προστασία από σφάλματα γης για κάθε περιέλιξη μετασχηματιστή, βασισμένη στην αρχή της χαμηλής αντίστασης και διαθέτει επίσης κατευθυντικό χαρακτηριστικό

• Προστασία του ρεύματος από σφάλμα γης με αντίστροφα και ορισμένα χαρακτηριστικά χρόνου.Η 2η αρμονική συγκράτηση μπορεί να επιλεγεί, εάν απαιτείται.Η κατεύθυνση ως επιλογή

• Προστασία από υπερτάσεις με καθορισμένο χρόνο ή αντίστροφο χρόνο σε μονό- ή τρι-φάση για τις πλευρές των μετασχηματιστών.Διατίθενται έξι μονάδες προστασίας (SE960158) Τερματικό προστασίας μετασχηματιστή RET 521*2.1 1MRK 504 012-BEN Εκδόθηκε τον Μάιο του 1999 Αλλαγή από τον Μάρτιο του 1999 Δεδομένα που υπόκεινται σε αλλαγές χωρίς προειδοποίηση Τερματικό προστασίας μετασχηματιστή RET 521*2.1 1MRK 504 012-BEN Σελίδα 2 Χαρακτηριστικά (συνεχίζεται)

• Προστασία από χαμηλή τάση με καθορισμένο χρόνο σε μονο- ή τρι-φάση για επιλέξιμες πλευρές του μετασχηματιστή.

• Προστασία κατά της υπερεθέρμανσης με βάση τη μέτρηση V/Hz με αντίστροφο χρόνο IEEE ή προσαρμοσμένα χαρακτηριστικά μετασχηματιστή

• Προστασία από θερμική υπερφόρτωση

• Ρυθμισμός τάσης για μονομετασχηματιστές ή παράλληλους μετασχηματιστές με μετατροπέα

• Προγραμματιζόμενη λογική με εισροές και εξόδους, λογική εκτόξευσης, And-, Or-gate και χρονοδιακόπτες για εκτόξευση και/ή ένδειξη των εξωτερικών χαρακτηριστικών προστασίας (Buchholz, θερμοκρασία κλπ.)

• Εμφάνιση των αξιών της υπηρεσίας

• Παρουσίαση εγγράφων εκδηλώσεων

• Συνεχή αυτοεπιτήρηση και διάγνωση

- Συγκράτηση υπερεγερμού με 5η αρμονική - Εσωτερική αναλογία CT και προσαρμογή ομάδας φορέα

- Αυτόματη εξάλειψη ποσότητας μηδενικής ακολουθίας

• Τρεις φάσεις προστασίας από υπερστροφή χρόνου με αντίστροφα και ορισμένα χαρακτηριστικά χρόνου.Κατεύθυνση ως επιλογή

• Περιορισμένη προστασία από σφάλματα γης για κάθε περιέλιξη μετασχηματιστή, βασισμένη στην αρχή της χαμηλής αντίστασης και διαθέτει επίσης κατευθυντικό χαρακτηριστικό

• Προστασία του ρεύματος από σφάλμα γης με αντίστροφα και ορισμένα χαρακτηριστικά χρόνου.Η 2η αρμονική συγκράτηση μπορεί να επιλεγεί, εάν απαιτείται.Η κατεύθυνση ως επιλογή

• Προστασία από υπερτάσεις με καθορισμένο χρόνο ή αντίστροφο χρόνο σε μονό- ή τρι-φάση για τις πλευρές των μετασχηματιστών.Διατίθενται έξι μονάδες προστασίας.

• Προστασία από χαμηλή τάση με καθορισμένο χρόνο σε μονο- ή τρι-φάση για επιλέξιμες πλευρές του μετασχηματιστή.

• Προστασία κατά της υπερεθέρμανσης με βάση τη μέτρηση V/Hz με αντίστροφο χρόνο IEEE ή προσαρμοσμένα χαρακτηριστικά μετασχηματιστή

• Προστασία από θερμική υπερφόρτωση

• Ρυθμισμός τάσης για μονομετασχηματιστές ή παράλληλους μετασχηματιστές με μετατροπέα

• Προγραμματιζόμενη λογική με εισροές και εξόδους, λογική εκτόξευσης, And-, Or-gate και χρονοδιακόπτες για εκτόξευση και/ή ένδειξη των εξωτερικών χαρακτηριστικών προστασίας (Buchholz, θερμοκρασία κλπ.)

• Εμφάνιση των αξιών της υπηρεσίας

• Παρουσίαση εγγράφων εκδηλώσεων

• Συνεχή αυτοεπιτήρηση και διάγνωση

• Καταγραφή διαταραχών και αποθήκευση δεδομένων για παρουσίαση σε υπολογιστή

• Προσωπική οθόνη με προσανατολισμό σε μενού, με πληκτρολόγιο και πρόσδεσμο μπροστινής θύρας για υπολογιστή

• Απομακρυσμένη επικοινωνία δεδομένων με δύο θύρες για συστήματα ελέγχου και παρακολούθησης σταθμών

• Διατίθεται για τοποθέτηση σε ράφιο 19 ιντσών σε πάνελ, επιφάνεια ή τοποθέτηση με ρεύμα

• Επιλογές υλικού: - Πρόσθετες ενότητες εισόδου/εξόδου για δυαδικές εισόδους και επαφές εξόδουκαι mA αναλογικές εισόδους - Πρόσθετη αναλογική ενότητα εισόδου - Ανεξάρτητος διακόπτης δοκιμής Combitest για αξιόπιστη και ασφαλή δοκιμή - Διακόπτης ενεργοποίησης/αποστολής για παροχή συνεχούς ροής - Λεπτομέρειες τοποθέτησης για IP 40 και IP 54

Εφαρμογή:

Το αριθμητικό τερματικό μετασχηματιστή RET 521 έχει σχεδιαστεί για γρήγορη και επιλεκτική προστασία και έλεγχο μετασχηματιστών δύο και τριών συρμών, αυτομετασχηματιστών,Συστήματα ηλεκτροπαραγωγής και μετασχηματιστή και αντιδραστήρες σάντ.

Το RET 521 έχει χαμηλές απαιτήσεις για τους κύριους μετασχηματιστές ρεύματος και δεν απαιτούνται ενδιάμεσοι CT.

Παρέχεται ευελιξία για την κάλυψη διαφορετικών εφαρμογών υπό μορφή μεγέθους μετασχηματιστή, ομάδων διανυσμάτων,η ουδέτερη γείωση του συστήματος και η επέκταση των λειτουργιών προστασίας σύμφωνα με τις προτιμήσεις του χρήστηΗ επιλογή της λειτουργικότητας από το αρθρωτό υλικό και το λογισμικό γίνεται σύμφωνα με τις απαιτήσεις επιλεκτικότητας και αξιοπιστίας σύμφωνα με τις προτιμήσεις του χρήστη.

Οι μεγάλοι και σημαντικοί μετασχηματιστές, όπως τα μπλοκ γεννήτρια-μετασχηματιστή ή οι μεγάλοι μετασχηματιστές δικτύου, μπορούν να χρησιμοποιούν δύο RET 521 και να περιλαμβάνουν επιλεκτικά το λογισμικό προστασίας μεμονωμένων μονάδων για να αποκτήσουν εφεδρικότητα.Οι μικρότεροι μετασχηματιστές και οι αντιδραστήρες μεταφοράς μπορούν να περιλαμβάνουν το μοντελοποιημένο λογισμικό σε ένα RET 521 και μπορούν επίσης να χρησιμοποιούν την προγραμματιζόμενη λογική για την παροχή ενεργοποίησης ή ένδειξης για εξωτερικές προστασίες (e.g. Buchholz).

Έτσι παρέχει ένα πολύ συμπαγές σχεδιασμό για προστασία και έλεγχο.Το RET 521 περιλαμβάνει τη ρύθμιση της προσαρμογής στην ικανότητα μετασχηματιστή ισχύος και των αναλογιών μετασχηματιστή οργάνων ώστε να επιτρέπεται η ρύθμιση της προστασίας σε ποσοστό (%)Το RET 521 παρέχεται για εφαρμογές με δύο και τρεις καμπύλες, όπως αναφέρεται κατωτέρω στο σχήμα 1.
