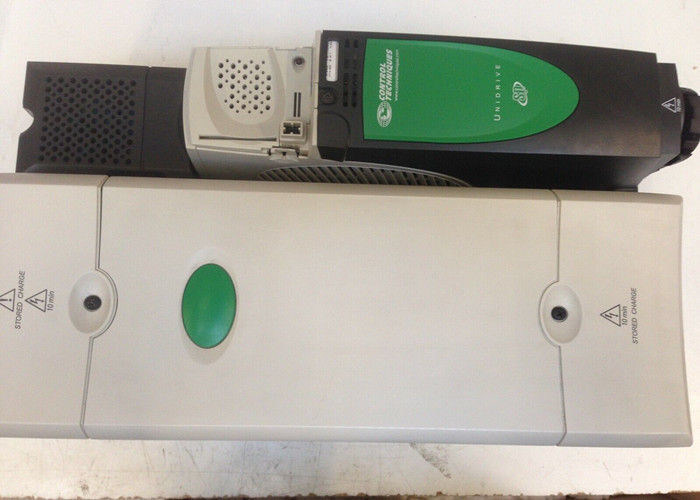

Τεχνικές Ελέγχου Nidec Unidrive SP4402 Industrial 37/45kW Emerson Servo Drive

Τεχνικές Ελέγχου Nidec Unidrive SP4402 Industrial 37/45kW Emerson Servo Drive


Τεχνικές ελέγχου Unidrive SP4402

Η SP4402 400 V, η διπλή κίνηση κατασκευάζεται από την Control Techniques για τη σειρά κινητήρων AC UNIdrive.πρέπει να είναι σε θέση να αντιμετωπίζει χαμηλή υπερφόρτωσηΓια βαριές εφαρμογές, η εφαρμογή χρειάζεται σταθερή ροπή ή πρέπει να είναι ικανή για υψηλό υπερφόρτωση, χρειάζεται πλήρη ροπή σε χαμηλές ταχύτητες.Σε βαριά οχήματα, η οποία είναι η προεπιλεγμένη, η θερμική προστασία είναι ρυθμισμένη να προστατεύει τόσο τους κινητήρες επαγωγής όσο και τους κινητήρες servo.Τα προϊόντα αυτά κατασκευάζονται στο Ηνωμένο Βασίλειο και προορίζονται για την παραγωγή μετάλλων.Η εταιρεία μας διαθέτει επίσης κινητήρες AC από άλλους κατασκευαστές, όπως:Η SiemensκαιΓιάσκαβα.

Χαρακτηριστικά

Η μονάδα κίνησης των τεχνικών ελέγχου SP4402 400 V (380V έως 480V ±10%) έχει μέγιστη συνεχής ισχύ εξόδου 83 A. Η ονομαστική ισχύς σε 400 V είναι 45 kW.Η ονομαστική ισχύς του κινητήρα σε 460 V είναι 60 ίππουςΤο κανονικό μέγιστο ρεύμα για το SP4402 είναι 91 A.

Για βαρύ φορτίο, το μέγιστο συνεχές ρεύμα εξόδου του Unidrive είναι 74 A. Το ρεύμα κορυφής ανοικτού βρόχου σε βαρύ φορτίο είναι 111 A και το ρεύμα κορυφής κλειστού βρόχου σε βαρύ φορτίο είναι 129,5 A.Η ονομαστική ισχύς σε 400 V είναι 37 kW και η ισχύς του κινητήρα σε 460 V είναι 60 ίππους σε κατάσταση βαριάς χρήσης.

Στο πάνω αριστερό μέρος του Control Techniques SP4402 είναι η σύνδεση τροφοδοσίας AC. Δίπλα στην σύνδεση τροφοδοσίας AC, στα δεξιά, είναι οι συνδέσεις τροφοδοσίας DC.Το εσωτερικό φίλτρο EMC είναι κάτω από τη σύνδεση τροφοδοσίας ACΤα εμπρόσθια χαρακτηριστικά του Unidrive SP4402 είναι οι συνδέσεις του κινητήρα και η αντίσταση φρένων.ακολουθούμενη από την περιοχή ενεργοποίησης της λειτουργίας χαμηλής τάσης συνεχούς ρεύματος που βρίσκεται στο κάτω δεξί μέρος της μπροστινής πλευράς.

Πλεονεκτήματα

Οι Τεχνικές Ελέγχου SP4402 χρησιμοποιούν ενότητες επιλογής για βέλτιστες επιδόσεις.Υπάρχουν πέντε ενότητες επιλογής ανατροφοδότησηςΤο SP4402 διαθέτει επίσης επιλογές πληκτρολογίου.

Πώς να χρησιμοποιείτε ένα SP4402

Το Control Techniques SP4402 είναι σχεδιασμένο για εγκατάσταση σε ένα περίβλημα.Τα χαρακτηριστικά που πρέπει να ληφθούν υπόψη κατά την εγκατάσταση είναι το μέγεθος και η διάταξη του περιβλήματος, η επιλογή λύσεων για την τοποθέτηση της μονάδας και το πώς θα τοποθετηθεί στο περίβλημα, τις ρυθμίσεις ροπής και, τέλος, τη θέση του τερματικού.Η βαθμολογία IP του SP4402 εξαρτάται από την εγκατάσταση της μονάδας.

Υπάρχουν μέτρα προστασίας που πρέπει να ληφθούν υπόψη για την εγκατάσταση, συμπεριλαμβανομένων των επιπέδων υγρασίας στην περιοχή εγκατάστασης της κίνησης.Μια άλλη εξέταση είναι η μόλυνση με υλικά που είναι ηλεκτρικά αγωγικά ή σκόνη περιοχές που θα μπορούσαν να παραβιάσουν την ικανότητα του ανεμιστήρα να ψύξειΔεν πρέπει να τοποθετείται σε χώρους που ενδέχεται να έχουν απαγορευτική ροή αέρα ή έκθεση σε διαβρωτικά αέρια.Η οδήγηση τεχνικών ελέγχου πρέπει να χρησιμοποιείται και να αποθηκεύεται εντός των ορίων που καθορίζονται στο εγχειρίδιο χρήσης.
