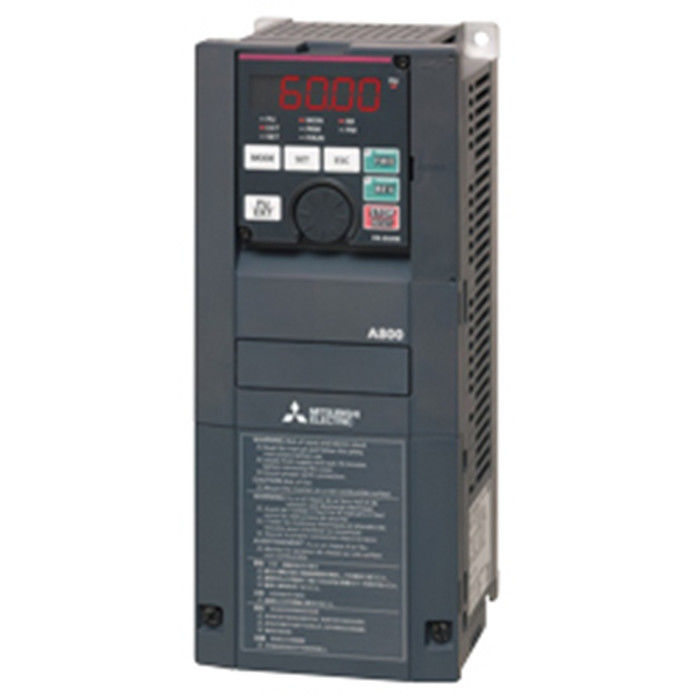

Αντιστροφέας γενικής χρήσης FREQROL-A800

Αντιστροφέας γενικής χρήσης FREQROL-A800

Περιγραφή του προϊόντος:

Η ισχύς του κινητήρα που απαιτείται για την συγκεκριμένη εφαρμογή είναι 3,7 kW. Η τάξη τάσης εισόδου καθορίζεται ως τριφασική 200 V.

Οι διαστάσεις του κινητήρα είναι οι ακόλουθες: ύψος 260 mm, πλάτος 150 mm και βάθος 140 mm.Ο κινητήρας είναι επίσης εφοδιασμένος με προστατευτική δομή..

Το ονομαστικό ρεύμα εξόδου είναι 17,5 A και η ονομαστική παροχή ισχύος εξόδου είναι τριστάσης 200-240 V.

Κατηγορία 200 V (πρότυπα δομής):

Η μέγιστη ισχύουσα χωρητικότητα υποθέτει ότι χρησιμοποιείται ο τυποποιημένος κινητήρας 4 πόλων της Mitsubishi Electric.
Με τον κινητήρα των 0,2 kW, μπορεί να εφαρμοστεί μόνο ο έλεγχος V/F.
Η ονομαστική ισχύς εξόδου υποθέτει τάση εξόδου 220 V.
Η ποσοστιαία τιμή του ονομαστικού ρεύματος υπερφόρτωσης εμφανίζει το λόγο για το ονομαστικό ρεύμα εξόδου του μετατροπέα.
Σε περίπτωση επαναλαμβανόμενης χρήσης, πρέπει να περιμένετε μέχρις ότου ο μετατροπέας και ο κινητήρας επιστρέψουν σε θερμοκρασία 100% φορτίου ή σε χαμηλότερη θερμοκρασία μεταξύ των δύο χρήσεων.
Η μέγιστη τάση εξόδου δεν υπερβαίνει ποτέ την τάση τροφοδοσίας.
Ωστόσο, η τιμή κορυφής κύματος της μορφής κύματος τάσης εξόδου του μετατροπέα είναι περίπου √2 φορές μεγαλύτερη από εκείνη της τάσης τροφοδοσίας.
Με ενσωματωμένη αντίσταση πέδησης
Αξία που βασίζεται στην αξιολόγηση ND.
Το ονομαστικό ρεύμα εισόδου είναι η τιμή στο ονομαστικό ρεύμα εξόδου.Το ονομαστικό ρεύμα εισόδου ποικίλλει ανάλογα με την τιμή της αντίστασης τροφοδοσίας (συμπεριλαμβανομένης της αντίστασης του αντιδραστήρα εισόδου και των καλωδίων).
Η τιμή της χωρητικότητας τροφοδοσίας είναι η τιμή στο ονομαστικό ρεύμα εξόδου.
¥10 FR-DU08: IP40 (με εξαίρεση τη σύνδεση PU)

Κατηγορία 400 V (πρότυπα δομής)

Η μέγιστη ισχύουσα χωρητικότητα υποθέτει ότι χρησιμοποιείται ο τυποποιημένος κινητήρας 4 πόλων της Mitsubishi Electric.

Με τον κινητήρα των 0,2 kW, μπορεί να εφαρμοστεί μόνο ο έλεγχος V/F.
Η ονομαστική ισχύς εξόδου υποθέτει τάση εξόδου 440 V.
Η ποσοστιαία τιμή του ονομαστικού ρεύματος υπερφόρτωσης εμφανίζει το λόγο για το ονομαστικό ρεύμα εξόδου του μετατροπέα.
Σε περίπτωση επαναλαμβανόμενης χρήσης, πρέπει να περιμένετε μέχρις ότου ο μετατροπέας και ο κινητήρας επιστρέψουν σε θερμοκρασία 100% φορτίου ή σε χαμηλότερη θερμοκρασία μεταξύ των δύο χρήσεων.
Η μέγιστη τάση εξόδου δεν υπερβαίνει ποτέ την τάση τροφοδοσίας.
Ωστόσο, η τιμή κορυφής κύματος της μορφής κύματος τάσης εξόδου του μετατροπέα είναι περίπου √2 φορές μεγαλύτερη από εκείνη της τάσης τροφοδοσίας.
Με ενσωματωμένη αντίσταση πέδησης
Αξία που βασίζεται στην αξιολόγηση ND.
Το ονομαστικό ρεύμα εισόδου είναι η τιμή στο ονομαστικό ρεύμα εξόδου.Το ονομαστικό ρεύμα εισόδου ποικίλλει ανάλογα με την τιμή της αντίστασης τροφοδοσίας (συμπεριλαμβανομένης της αντίστασης του αντιδραστήρα εισόδου και των καλωδίων).
Η τιμή της χωρητικότητας τροφοδοσίας είναι η τιμή στο ονομαστικό ρεύμα εξόδου.
¥10 FR-DU08: IP40 (με εξαίρεση τη σύνδεση PU)
Εάν υπερβαίνει τα 480 V, πρέπει να ρυθμίζεται η προδιαγραφή 977, "Επιλογή λειτουργίας τάσης εισόδου".
Για περισσότερες λεπτομέρειες, παρακαλούμε επικοινωνήστε με το γραφείο πωλήσεων της Mitsubishi.

Εφαρμογές:

Απαιτείται αποτελεσματική επιλογή ελέγχου φορέα

Οι λειτουργίες προστασίας που εμφανίζονται μπορεί να ποικίλλουν ανάλογα με την εγκατεστημένη επιλογή.

Ελέγχος διανυσματικού PM χωρίς αισθητήρα

Εάν έχετε επιλέξει τον έλεγχο φορέα χωρίς αισθητήρα PM, ανατρέξτε στη σελίδα 211 για πρόσθετες πληροφορίες.

Επίπεδο περιορισμού ροπής

Παρακαλείστε να σημειώσετε ότι για τα μοντέλα 3 FR-A820-5.5 K (00340) ή μεγαλύτερα και FR-A840-5.5 K (00170) ή μεγαλύτερα, η προεπιλεγμένη τιμή περιορίζεται στο 150% λόγω περιορισμών ροπής.

Τυποποιημένη δομή και συμβατά μοντέλα IP55

Οι λειτουργίες προστασίας είναι αποτελεσματικές μόνο σε μοντέλα τυποποιημένης δομής και σε μοντέλα συμβατά με το IP55.

Περιορισμοί λειτουργίας προστασίας

Λάβετε υπόψη ότι ορισμένες λειτουργίες προστασίας ενδέχεται να μην λειτουργούν από την αρχική κατάσταση ή να λειτουργούν μόνο σε συγκεκριμένα μοντέλα.ενώ η λειτουργία 7 λειτουργεί μόνο σε συμβατά μοντέλα IP55.

Περιορισμοί θερμοκρασίας

Ενώ μπορεί να είναι ασφαλές να εκτίθενται οι μονάδες σε θερμοκρασίες εκτός του καθορισμένου εύρους για σύντομες περιόδους, όπως κατά τη μεταφορά, παρακαλούμε να τηρείτε τα καθορισμένα όρια κατά τη χρήση.

Περιορισμοί υψόμετρου

Σε περίπτωση εγκατάστασης της μονάδας σε υψόμετρο άνω των 1000 m (έως 2.500 m), σημειώστε ότι το ονομαστικό ρεύμα πρέπει να μειώνεται κατά 3% κάθε 500 m.

Περιορισμοί δονήσεων

Παρακαλείσθε να σημειώσετε ότι δεν συνιστάται δόνηση μεγαλύτερη από 2,9 m/s2 για το FR-A840-160 K (04320) ή μεγαλύτερα μοντέλα.

Περιορισμοί λειτουργίας FR-A800-E

Η λειτουργία 11 λειτουργεί μόνο στο μοντέλο FR-A800-E.

Συσκευή και αποστολή:

Συσκευασία του προϊόντος:

Το προϊόν μετατροπέα μεταβλητής συχνότητας θα συσκευαστεί με ασφάλεια για να διασφαλιστεί ότι φτάνει σε άθικτη κατάσταση.Το προϊόν θα τοποθετηθεί σε ένα ανθεκτικό κουτί από χαρτόνι με επαρκή επένδυση για να αποφευχθεί οποιαδήποτε βλάβη κατά τη μεταφορά.

Ναυτιλία:

Μόλις επεξεργασθεί η παραγγελία σας, το προϊόν μετατροπέα μεταβλητής συχνότητας θα αποσταλεί στην επιθυμητή σας τοποθεσία χρησιμοποιώντας μια αξιόπιστη υπηρεσία αποστολής.Το κόστος αποστολής υπολογίζεται με βάση το βάρος και τον προορισμό του πακέτουΘα σας δοθεί ένας αριθμός παρακολούθησης ώστε να μπορείτε να παρακολουθείτε την πρόοδο της αποστολής σας.
