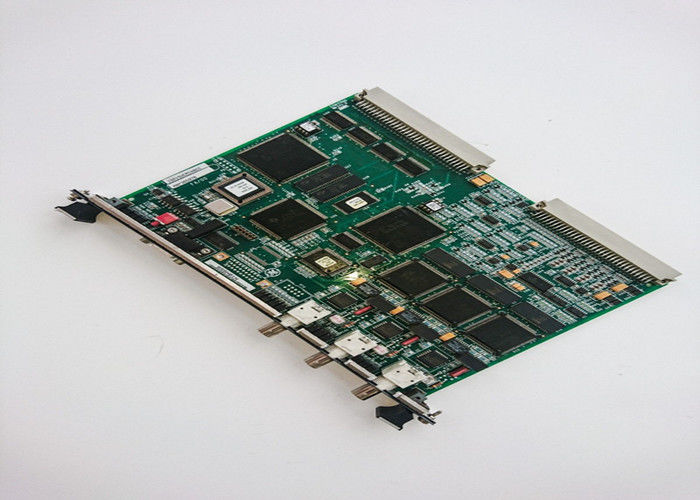

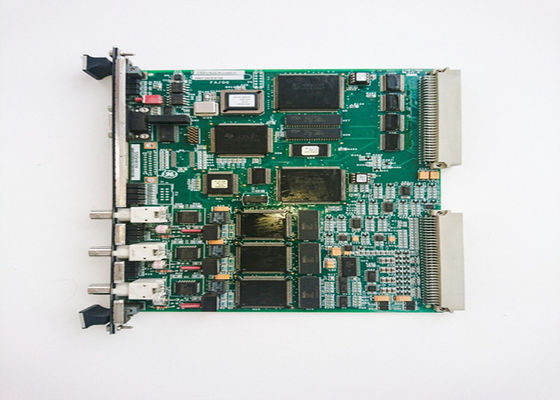

GE Fanuc IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U υψηλή VME πλακέτα, 0,787 ίντσες πλάτος

GE Fanuc IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U υψηλή VME πλακέτα, 0,787 ίντσες πλάτος

Ειδικές προδιαγραφές

Αριθμός μέρους: IS215VCMIH2
Κατασκευαστής: General Electric
Σειρά: Μάρκος VI
Τύπος προϊόντος: Πίνακας κύριου ελεγκτή
Τύπος επιφάνειας: 6U υψηλή επιφάνεια VME, 0,787 ίντσες πλάτος
Επεξεργαστής: TMS320C32 32bit ψηφιακός επεξεργαστής σήματος
Μνήμη: Μνήμη διπλής θύρας
Διαθεσιμότητα: σε αποθέματα
Χώρα/περιοχή κατασκευής: Ηνωμένες Πολιτείες
Εγχειρίδιο: Σημείωση VI_GEH-6421_οδηγός συστήματος Vol_II

ΕΠΙΧΡΗΜΑΤΙΚΗ περιγραφή

Το IS215VCMIH2 είναι ένα VME Bus Master Controller Board που κατασκευάζεται και σχεδιάζεται από την General Electric ως μέρος της σειράς Mark VI που χρησιμοποιείται σε συστήματα ελέγχου αεριοστροφών.Το VCMI χρησιμεύει τόσο ως διεπαφή επικοινωνίας με το δίκτυο ελέγχου συστήματος, επίσης γνωστό ως IONet και η διεπαφή για την επικοινωνία μεταξύ του ελεγκτή και των πινάκων I/O.Το VCMI χειρίζεται τα αναγνωριστικά όλων των πλακών στο ράκ και των αντίστοιχων τερματικών πλακών τους ως VME bus master στα ράκ ελέγχου και I/OΤα άλλα στοιχεία του συστήματος, όπως μια διεπαφή χειριστή ή PLC, μπορούν να χρησιμοποιηθούν για την επικοινωνία μεταξύ τους.επικοινωνούν χρησιμοποιώντας την θύρα Ethernet του ελεγκτήΗ πύλη Genius του ελεγκτή μπορεί να χρησιμοποιηθεί για τη σύνδεση πρόσθετων PLC I/O στο σύστημα.Το σύστημα χρησιμοποιεί μια παραλλαγή χαμηλής τάσης της κοινής τροφοδοσίας ηλεκτρικής ενέργειας VME και τροφοδοτείται από 24 V dc.

Σχήμα 1: Πίνακες VCMI, ενιαίες και τριπλές εκδόσεις δικτύου

Η παρακάτω εικόνα δείχνει τρεις απλές ρυθμίσεις συστήματος που χρησιμοποιούν το VCMI με τοπική και απομακρυσμένη I/O. Κάθε ράκετ Ε/Υ έχει τη δική του πλακέτα VCMI και πολλά ράκετ Ε/Υ μπορούν να συνδεθούν στο IONet.Ο προετοιμασμός του σήματος σε τερματικές πλακέτες τύπου DIN είναι πάντοτε ο ίδιος με εκείνον στις τερματικές πλακέτες τύπου T.Ωστόσο, τα πλαίσια δεν υποστηρίζουν το TMR και υπάρχουν διαφορές στον αριθμό εισόδων και εξόδων καθώς και στους κανόνες γείωσης.Ο χώρος εξοικονομείται με τη χρήση τερματικών τεμαχίων υψηλής πυκνότητας Euro-Block που είναι μόνιμα τοποθετημέναΤα τερματικά στα μπλοκ μπορούν να φιλοξενήσουν έως δύο καλώδια # 14 ή ένα καλώδιο # 12. Το πιο κοινό μέγεθος καλωδίου είναι # 18 AWG.

Σχήμα 2: Συγκροτήσεις συστημάτων Simplex με τοπική και απομακρυσμένη I/O

Στην πρώτη εικόνα, ένα μικρό σύστημα, όλες οι I/O τοποθετούνται στο ράφι ελέγχου VME,Εξάλειψη της ανάγκης για απομακρυσμένες ράβδους I/OΤο VCMI έχει τρεις θύρες IONet, με μία για κάθε ένα από τα τρία κανάλια (R, S και T).Παρόλο που πολλά ράκα I/O υποστηρίζονται από ένα IONetΌσον αφορά τα πλαίσια και τα σημεία Ε/Υ, όλα τα κανάλια Ε/Υ (R, S και T) είναι πανομοιότυπα.

Σχήμα 3: Διαμορφώσεις συστήματος TMR με τοπική και απομακρυσμένη Ε/Υ

Διαγνώσεις:

Τα συστήματα παρακολούθησης και προειδοποίησης είναι εγκατεστημένα για τα εσωτερικά λεωφορεία τροφοδοσίας +5 V, 12 V, 15 V και 28 V. Εκτός από την τροφοδοσία 28 V, η οποία έχει ρυθμισμένο συναγερμό 5,5%,Οι ρυθμίσεις συναγερμού είναι προσαρμόσιμες και συχνά ρυθμίζονται σε 30,5%. Η μονάδα διανομής ισχύος (PDM), που συνδέεται μέσω του J301, έχει επίσης ελέγξει τα διαγνωστικά σήματα της.δύο διαφορικές αναλογικές εισόδους 5V συνεχούς ρεύματος, σφάλμα εδάφους και υπερ-/υποστροφή στη γραμμή P125 V και ψηφιακές εισόδους.

Εγκατάσταση:

Ο ελεγκτής και το VCMI είναι τα δύο στοιχεία που αποτελούν μια μονάδα ελέγχου.συμπεριλαμβανομένου του ράφου του ενσωματωτή GE Fanuc που εμφανίζεται στη συνοδευτική εικόνα και των δύο μεγεθών ράφου Mark VI που εμφανίζονται στο τμήμα με τίτλο "VCMI - Bus Master Controller"." Μόνο ανεξάρτητες ενότητες με απομακρυσμένη I/O χρησιμοποιούνται στο μικρότερο rack GE Fanuc.Ένας ανεμιστήρας ψύξης τοποθετείται πάνω ή κάτω από τον ελεγκτή ανάλογα με το ράφιο που χρησιμοποιείταιΜια πλακέτα VDSK είναι επίσης απαραίτητη για την αυτόνομη μονάδα ελέγχου που χρησιμοποιείται με το ράφι ενός ολοκληρωτή GE Fanuc, προκειμένου να παρέχει ισχύ στον ανεμιστήρα και να αναγνωρίζει το ράφι μέσω μιας σύνδεσης ID.

Σχήμα 4: Τυπικός ελεγκτής τοποθετημένος σε ράκα με πίνακα επικοινωνίας

Η WOC διαθέτει το μεγαλύτερο απόθεμαGE Speedtronic Mark VI ανταλλακτικά. Μπορούμε επίσης να επισκευάσουμε τα ελαττωματικά σας πλαίσια. Η WORLD OF CONTROLS μπορεί επίσης να προμηθεύσει τα μη χρησιμοποιημένα και ανακαινισμένα με εγγύηση. Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη 24 ώρες την ημέρα για να υποστηρίξει τις ανάγκες σας OEM.Η ομάδα εμπειρογνωμόνων μας στοWOCΓια τιμές και διαθεσιμότητα για τυχόν ανταλλακτικά και επισκευές, επικοινωνήστε με την ομάδα μας μέσω τηλεφώνου ή ηλεκτρονικού ταχυδρομείου.
