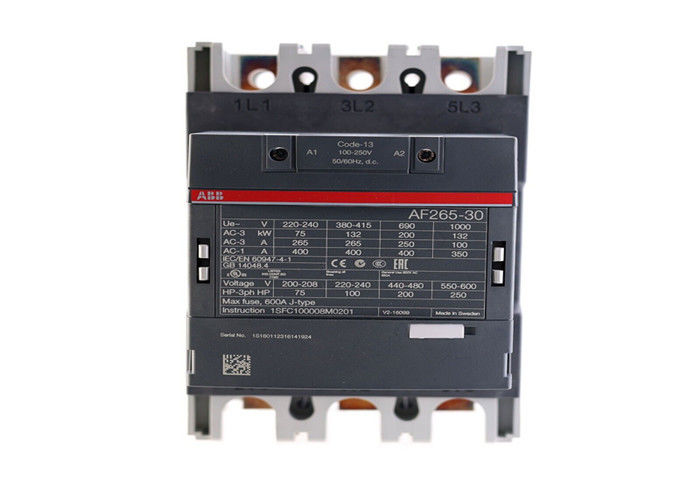

Το AF265-30-11-13 είναι ένας 3πόλος - 1000 V IEC ή 600 V UL επακριβής επαφής με προεγκατεστημένες βοηθητικές επαφές



Μέγεθος
Καθαρό πλάτος του προϊόντος:
140 χιλιοστά
Επικαιροποιημένο προϊόν
180 χιλιοστά
Καθαρό ύψος του προϊόντος:
225 χιλιοστά
Καθαρό βάρος του προϊόντος:
30,9 kg








Τεχνική
Αριθμός κύριων επαφών NO:
3
Αριθμός κύριων επαφών NC:
0
Αριθμός βοηθητικών επαφών NO:
1
Αριθμός βοηθητικών επαφών NC:
1
Διορισμένη τάση λειτουργίας:
Κεντρικό κύκλωμα 1000 V
Κανονική συχνότητα (f):
Κεντρικό κύκλωμα 50 / 60 Hz
Συνηθισμένο θερμικό ρεύμα ελεύθερου αέρα (Ith):
σύμφωνα με την IEC 60947-4-1, ανοικτές επαφές Θ = 40 °C 400 A
Διορισμένο ρεύμα λειτουργίας AC-1 (Ie):
(1000 V) 40 °C 350 A
(1000 V) 55 °C 300 A
(1000 V) 60 °C 300 A
(1000 V) 70 °C 240 A
(690 V) 40 °C 400 A
(690 V) 55 °C 350 A
(690 V) 70 °C 290 A
Διορισμένο ρεύμα λειτουργίας AC-3 (Ie):
(415 V) 55 °C 265 A
(440 V) 55 °C 265 A
(500 V) 55 °C 250 A
(690 V) 55 °C 250 A
(1000 V) 55 °C 113 A
(380 / 400 V) 55 °C 265 A
(220 / 230 / 240 V) 55 °C 265 A
Κατηγορία ισχύος λειτουργίας AC-3 (Pe):
(415 V) 132 kW
(440 V) 160 kW
(500 V) 160 kW
(690 V) 200 kW
(1000 V) 160 kW
(380 / 400 V) 132 kW
(220 / 230 / 240 V) 75 kW
Δυνατότητα διάσπασης AC-3:
8 x ΔΕ AC-3
Δυνατότητα παραγωγής AC-3:
10 × ΔΕ AC-3
Προστατευτικές συσκευές μικρού κυκλώματος:
gG Φιουζών τύπου 500 A
Καθορισμένη βραχυπρόθεσμη αντοχή ρεύματος χαμηλής τάσης (Icw):
σε θερμοκρασία περιβάλλοντος 40 °C, σε ελεύθερο αέρα, από ψυχρή κατάσταση 10 s 2120 A
σε θερμοκρασία περιβάλλοντος 40 °C, σε ελεύθερο αέρα, από ψυχρή κατάσταση 15 min 400 A
σε θερμοκρασία περιβάλλοντος 40 °C, σε ελεύθερο αέρα, από ψυχρή κατάσταση 1 min 865 A
σε θερμοκρασία περιβάλλοντος 40 °C, σε ελεύθερο αέρα, από ψυχρή κατάσταση 1 s 2650 A
σε θερμοκρασία περιβάλλοντος 40 °C, σε ελεύθερο αέρα, από ψυχρή κατάσταση 30 s 1224 A
Μέγιστη ικανότητα σπάσματος:
cos phi=0,45 (cos phi=0,35 για Ie > 100 A) σε 440 V 3800 A
cos phi=0,45 (cos phi=0,35 για Ie > 100 A) σε 690 V 3300 A
Μέγιστη συχνότητα ηλεκτρικής διασύνδεσης:
(AC-1) 300 κύκλοι ανά ώρα
(AC-2 / AC-4) 150 κύκλοι ανά ώρα
(AC-3) 300 κύκλοι ανά ώρα
Διορισμένο ρεύμα λειτουργίας DC-1 (Ie):
(110 V) 2 πόλοι σε σειρά, 40 °C 350 A
(220 V) 3 πόλοι σε σειρά, 40 °C 350 A
Διορισμένο ρεύμα λειτουργίας DC-3 (Ie):
(110 V) 2 πόλοι σε σειρά, 40 °C 350 A
(220 V) 3 πόλοι σε σειρά, 40 °C 350 A
Κατηγοριοποιημένο ρεύμα λειτουργίας DC-5 (Ie):
(110 V) 2 πόλοι σε σειρά, 40 °C 350 A
(220 V) 3 πόλοι σε σειρά, 40 °C 350 A
Ονομαστική τάση μόνωσης (Ui):
σύμφωνα με την IEC 60947-4-1 και VDE 0110 (ομάδα C) 1000 V
σύμφωνα με το UL/CSA 600 V
Καθορισμένη τάση αντίστασης παλμού (Uimp):
Κεντρικό κύκλωμα 8 kV
Μηχανική αντοχή:
5 εκατομμύρια
Μέγιστη συχνότητα μηχανικής εναλλαγής:
300 κύκλοι ανά ώρα
Περιορισμοί λειτουργίας της τροχιάς:
(σύμφωνα με την IEC 60947-4-1) 0,85 x Uc Min. ... 1,1 x Uc Max. (σε θ ≤ 70 °C)
Ονομαστική τάση κυκλώματος ελέγχου (Uc):
50 Hz 100... 250 V
60 Hz 100... 250 V
Δράση συνεχούς ρεύματος 100... 250 V
Κατανάλωση τροχιάς:
Διατήρηση στο μέγιστο.
Διατήρηση στο μέγιστο.
Διατήρηση στο μέγιστο.
Τεχνική διάταξη ελέγχου
Τεχνική διάταξη ελέγχου
Δοκιμαστική τάση κυκλώματος ελέγχου DC 410 W
Χρόνος λειτουργίας:
Μεταξύ της αποενεργοποίησης της τροχιάς και του άνοιγματος της επαφής χωρίς επαφή 37... 47 ms
Ανάμεσα στην ενεργοποίηση της τροχιάς και το κλείσιμο της επαφής χωρίς επαφή 25... 55 ms
Σύνδεση χωρητικότητας Κεντρικό κύκλωμα:
Ευέλικτο 2 x 70... 185 mm2
Σκληρό καλώδιο Αλ 1 x 185... 240 mm2
Σκληρό καλώδιο Cu 2 x 70... 185 mm2
Βοηθητικό κύκλωμα σύνδεσης ισχύος:
Ελαστικός με σιδηροτροχείο 2x 0,75... 2,5 mm2
Ευέλικτο με μονωμένη σιδηροτροχιά 2x 0,75... 2,5 mm2
Ευέλικτο 2x0,75... 2,5 mm2
Στερεό 2 x 1... 4 mm2
Μεγέθους 1 x 1.... 4 mm2
Στον βαθμό προστασίας:
σύμφωνα με την IEC 60529, την IEC 60947-1, το πρότυπο EN 60529 Τερματικά κυλίνδρων IP20
σύμφωνα με την IEC 60529, IEC 60947-1, EN 60529 Κύρια τερματικά IP00
Τύπος τερματικού:
Κεντρικό κύκλωμα:





Τεχνική UL/CSA

Μέγεθος NEMA
5
Συνεχή ρεύμα NEMA:
270 Α
Κατηγορία ίππων NEMA:
(200 V AC) Τρεις φάσεις 75 Hp
(230 V AC) Τρεις φάσεις 100 Hp
(460 V AC) Τρεις φάσεις 200 Hp
(575 V AC) Τρεις φάσεις 200 Hp
Μέγιστη τάση λειτουργίας UL/CSA:
Κεντρικό κύκλωμα 1000 V
Γενική χρήση UL/CSA:
(600 V AC) 350 A
Κατηγορία ίππων UL/CSA:
(200 V AC) Τρεις φάσεις 75 ίππους
(208 V AC) Τρεις φάσεις 75 ίππων
(220... 240 V AC) Τρεις φάσεις 100 ίππους
(440... 480 V AC) Τρεις φάσεις 200 ίππους
(550... 600 V AC) Τρεις φάσεις 250 ίππους

Περιβαλλοντική

Θερμοκρασία αέρα περιβάλλοντος:
Κοντά στον επακριτήρα Εφοδιασμένο με θερμικό ρελέα O/L (0,85... 1,1 Uc) -25... 50 °C
Κοντά στον επακριτήρα χωρίς θερμικό ρελέα O/L (0,85... 1,1 Uc) -40... 70 °C
Κοντά στον επακριτή για αποθήκευση -40... 70 °C
Μέγιστο επιτρεπόμενο ύψος λειτουργίας:
Χωρίς υποβάθμιση 3000 m
