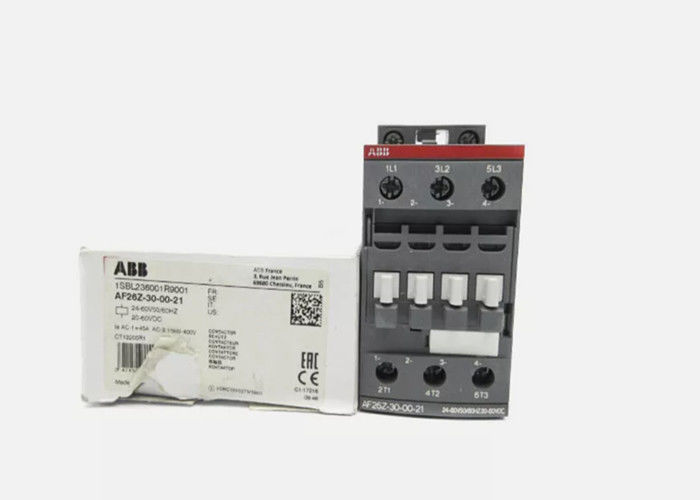

ABB AF26Z-30-00-21 Ο AF26Z-30-00-21 είναι ένας 3πολικός επαφέας 690 V IEC ή 600 UL με βιδωτούς ακροδέκτες
Γενικές πληροφορίες
Εκτεταμένος τύπος προϊόντος:
AF26Z-30-00-21
Αναγνωριστικό προϊόντος:
1SBL236001R2100
EAN:
3471523114111
Περιγραφή καταλόγου:
Επαφές AF26Z-30-00-21 24-60V50/60HZ 20-60VDC
Μεγάλη περιγραφή:
Το AF26Z-30-00-21 είναι ένας 3πολικός επαφές 690 V IEC ή 600 UL με βιδωτούς ακροδέκτες, κινητήρες ελέγχου έως 11 kW / 400 V AC (AC-3) ή 15 hp / 480 V UL και κυκλώματα ισχύος μεταγωγής έως 45 A (AC-1) ή 45 A UL γενικής χρήσης.Χάρη στην τεχνολογία AF, ο επαφέας έχει ένα ευρύ φάσμα τάσης ελέγχου (24-60 V 50/60 Hz και 20-60 V DC), διαχειρίζεται μεγάλες διακυμάνσεις τάσης ελέγχου, μειώνει την κατανάλωση ενέργειας του πίνακα και εξασφαλίζει διακριτές λειτουργίες σε ασταθή δίκτυα.Επιπλέον, η προστασία από υπερτάσεις είναι ενσωματωμένη, προσφέροντας μια συμπαγή λύση.Οι επαφές AF έχουν σχεδιασμό τύπου μπλοκ, μπορούν εύκολα να επεκταθούν με πρόσθετα βοηθητικά μπλοκ επαφής και μια πρόσθετη ευρεία γκάμα αξεσουάρ.
Παραγγελία
Ελάχιστη ποσότητα παραγγελίας:
1 τεμάχιο
Αριθμός Δασμολογίου:
85364900
Διαστάσεις
Καθαρό πλάτος προϊόντος:
45 χλστ
Καθαρό Βάθος / Μήκος προϊόντος:
86 χλστ
Καθαρό ύψος προϊόντος:
86 χλστ
Καθαρό βάρος προϊόντος:
0,35 κιλά
Τεχνικός
Αριθμός Κύριων Επαφών ΑΡΙΘΜΟΣ:
3
Αριθμός Κύριων Επαφών NC:
0
Αριθμός βοηθητικών επαφών ΑΡΙΘΜΟΣ:
0
Αριθμός βοηθητικών επαφών NC:
0
Πρότυπα:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Ονομαστική τάση λειτουργίας:
Κύριο κύκλωμα 690 V
Ονομαστική συχνότητα (f):
Κύκλωμα ελέγχου 50 / 60 Hz
Κύριο κύκλωμα 50 / 60 Hz
Συμβατικό θερμικό ρεύμα ελεύθερου αέρα (Ith):
λογ.στο IEC 60947-4-1, Ανοιχτοί Επαφές Θ = 40 °C 50 A
Ονομαστικό λειτουργικό ρεύμα AC-1 (δηλ.):
(690 V) 40 °C 45 Α
(690 V) 60 °C 40 Α
(690 V) 70 °C 32 Α
Ονομαστικό λειτουργικό ρεύμα AC-3 (δηλ.):
(415 V) 60 °C 26 Α
(440 V) 60 °C 26 Α
(500 V) 60 °C 23 Α
(690 V) 60 °C 17 Α
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Ονομαστικό λειτουργικό ρεύμα AC-3e (δηλ.):
(415 V) 60 °C 26 Α
(440 V) 60 °C 26 Α
(500 V) 60 °C 23 Α
(690 V) 60 °C 17 Α
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Ονομαστική λειτουργική ισχύς AC-3 (Pe):
(400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Ονομαστική λειτουργική ισχύς AC-3e (Pe):
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Ονομαστική χαμηλή τάση αντοχής σε βραχυχρόνιο ρεύμα (Icw):
στους 40 °C Θερμοκρασία περιβάλλοντος, σε ελεύθερο αέρα, από ψυχρή κατάσταση 10 s 350 A
στους 40 °C Θερμοκρασία περιβάλλοντος, σε ελεύθερο αέρα, από ψυχρή κατάσταση 15 λεπτά 50 Α
στους 40 °C Θερμοκρασία περιβάλλοντος, σε ελεύθερο αέρα, από ψυχρή κατάσταση 1 λεπτό 150 A
στους 40 °C Θερμοκρασία περιβάλλοντος, σε ελεύθερο αέρα, από ψυχρή κατάσταση 1 s 700 A
στους 40 °C Θερμοκρασία περιβάλλοντος, σε ελεύθερο αέρα, από ψυχρή κατάσταση 30 s 225 A
Μέγιστη ικανότητα θραύσης:
cos phi=0,45 (cos phi=0,35 για Ie > 100 A) στα 440 V 500 A
cos phi=0,45 (cos phi=0,35 για Ie > 100 A) στα 690 V 200 A
Μέγιστη συχνότητα ηλεκτρικής μεταγωγής:
(AC-1) 600 κύκλοι την ώρα
(AC-2 / AC-4) 150 κύκλοι την ώρα
(AC-3) 1200 κύκλοι την ώρα
Ονομαστικό λειτουργικό ρεύμα DC-1 (δηλ.):
(110 V) 2 πόλοι σε σειρά, 40 °C 45 A
(110 V) 2 πόλοι σε σειρά, 60 °C 40 A
(110 V) 2 πόλοι σε σειρά, 70 °C 32 A
(110 V) 3 πόλοι σε σειρά, 40 °C 45 A
(110 V) 3 πόλοι σε σειρά, 60 °C 40 A
(110 V) 3 πόλοι σε σειρά, 70 °C 32 A
(220 V) 3 πόλοι σε σειρά, 40 °C 45 A
(220 V) 3 πόλοι σε σειρά, 60 °C 40 A
(220 V) 3 πόλοι σε σειρά, 70 °C 32 A
(72 V) 1-Pole, 40 °C 45 A
Δείτε περισσότερα
Ονομαστικό λειτουργικό ρεύμα DC-3 (δηλ.):
(110 V) 2 πόλοι σε σειρά, 40 °C 45 A
(110 V) 2 πόλοι σε σειρά, 60 °C 40 A
(110 V) 2 πόλοι σε σειρά, 70 °C 32 A
(110 V) 3 πόλοι σε σειρά, 40 °C 45 A
(110 V) 3 πόλοι σε σειρά, 60 °C 40 A
(110 V) 3 πόλοι σε σειρά, 70 °C 32 A
(220 V) 3 πόλοι σε σειρά, 40 °C 45 A
(220 V) 3 πόλοι σε σειρά, 60 °C 40 A
(220 V) 3 πόλοι σε σειρά, 70 °C 32 A
(72 V) 1-Pole, 40 °C 45 A
Δείτε περισσότερα
Ονομαστικό λειτουργικό ρεύμα DC-5 (δηλ.):
(110 V) 2 πόλοι σε σειρά, 40 °C 45 A
(110 V) 2 πόλοι σε σειρά, 60 °C 40 A
(110 V) 2 πόλοι σε σειρά, 70 °C 32 A
(110 V) 3 πόλοι σε σειρά, 40 °C 45 A
(110 V) 3 πόλοι σε σειρά, 60 °C 40 A
(110 V) 3 πόλοι σε σειρά, 70 °C 32 A
(220 V) 3 πόλοι σε σειρά, 40 °C 20 A
(220 V) 3 πόλοι σε σειρά, 60 °C 20 A
(220 V) 3 πόλοι σε σειρά, 70 °C 20 A
(72 V) 1-Pole, 40 °C 20 A
Δείτε περισσότερα
Ονομαστική τάση μόνωσης (Ui):
λογ.στο IEC 60947-4-1 690 V
λογ.σε UL/CSA 600 V
Ονομαστική τάση αντοχής παλμών (Uimp):
6 kV
Μέγιστη συχνότητα μηχανικής μεταγωγής:
3600 κύκλοι την ώρα
Ονομαστική τάση κυκλώματος ελέγχου (Uc):
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
Λειτουργία DC 20 ... 60 V
Χρόνος Λειτουργίας:
Μεταξύ Απενεργοποίησης πηνίου και Κλείσιμο Επαφής NC 13 ... 98 ms
Μεταξύ απενεργοποίησης πηνίου και ανοίγματος επαφής ΟΧΙ 11 ... 95 ms
Μεταξύ ενεργοποίησης πηνίου και ανοίγματος επαφής NC 38 ... 90 ms
Μεταξύ ενεργοποίησης πηνίου και κλείσιμο NO επαφής 40 ... 95 ms
Τοποθέτηση σε ράγα DIN:
TH35-15 (35 x 15 χιλ. Ράγα στήριξης) σύμφωνα.στο IEC 60715
TH35-7,5 (35 x 7,5 χιλ. Ράγα στήριξης) σύμφωνα.στο IEC 60715
Τοποθέτηση με βίδες (δεν παρέχεται):
2 x M4 βίδες τοποθετημένες διαγώνια
Κύριο κύκλωμα χωρητικότητας σύνδεσης:
Ευέλικτο με Ferrule 1/2x 1,5 ... 10 mm²
Ευέλικτο με μονωμένο δακτύλιο 1x 1,5 ... 10 mm²
Ευέλικτο με μονωμένο δακτύλιο 2x 1,5 ... 4 mm²
Άκαμπτο Στερεό 1/2x 2,5 ... 4 mm²
Άκαμπτο νήμα 1/2 x 2,5 ... 10 mm²
Κύκλωμα ελέγχου χωρητικότητας σύνδεσης:
Ευέλικτο με Ferrule 1/2x 0,75 ... 2,5 mm²
Ευέλικτο με μονωμένο δακτύλιο 1x 0,75 ... 2,5 mm²
Ευέλικτο με μονωμένο δακτύλιο 2x 0,75 ... 1,5 mm²
Άκαμπτο Στερεό 1/2x 1 ... 2,5 mm²
Άκαμπτο νήμα 1/2x 1 ... 2,5 mm²
Μήκος απογύμνωσης σύρματος:
Κύκλωμα ελέγχου 10 mm
Κύριο κύκλωμα 14 χλστ
Βαθμός προστασίας:
λογ.στο IEC 60529, IEC 60947-1, EN 60529 Τερματικά πηνίου IP20
λογ.στο IEC 60529, IEC 60947-1, EN 60529 Κύρια Τερματικά IP20
Τύπος τερματικού:
Βιδωτοί ακροδέκτες
Τεχνικό UL/CSA
Μέγεθος NEMA:
1
Συνεχής τρέχουσα βαθμολογία NEMA:
27 Α
Αξιολόγηση ιπποδύναμης NEMA:
(115 V AC) Μονοφασικός 2 Hp
(200 V AC) Τριφασικοί 7-1/2 Hp
(230 V AC) Μονοφασικός 3 Hp
(230 V AC) Τριφασικοί 7-1/2 Hp
(460 V AC) Τριφασικοί 10 Hp
(575 V AC) Τριφασικοί 10 Hp
Μέγιστη τάση λειτουργίας UL/CSA:
Κύριο κύκλωμα 600 V
Βαθμολογία γενικής χρήσης UL/CSA:
(600 V AC) 45 A
Αξιολόγηση ιπποδύναμης UL/CSA:
(120 V AC) Μονοφασικός 2 ίπποι
(200 ... 208 V AC) Τριφασικοί 7-1/2 ίπποι
(220 ... 240 V AC) Τριφασικοί 7-1/2 ίπποι
(240 V AC) Μονοφασικός 3 ίπποι
(440 ... 480 V AC) Τριφασικοί 15 ίπποι
(550 ... 600 V AC) Τριφασικοί 20 ίπποι
Χωρητικότητα σύνδεσης Κύριο κύκλωμα UL/CSA:
Άκαμπτο Στερεό 1/2x 14-10 AWG
Rigid Stranded 1/2x 14-8 AWG
Κύκλωμα ελέγχου χωρητικότητας σύνδεσης UL/CSA:
Άκαμπτο Στερεό 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Ροπή σύσφιξης UL/CSA:
Κύκλωμα ελέγχου 11 in·lb
Κύριο κύκλωμα 22 in·lb
Περιβαλλοντική
Θερμοκρασία αέρα περιβάλλοντος:
Κοντά στον επαφέα Εξοπλισμένο με θερμικό ρελέ O/L -25 ... 60 °C
Κοντά στον επαφέα χωρίς θερμικό ρελέ O/L -40 ... 70 °C
Κοντά στον επαφέα για αποθήκευση -60 ... +80 °C
Αντοχή στο κλίμα:
Κατηγορία Β σύμφωνα με το IEC 60947-1 Παράρτημα Q
Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας:
Χωρίς Μείωση 3000 m
Αντοχή σε κραδασμούς λογ.στο IEC 60068-2-27:
Κλειστό, Σκηνοθεσία: Β1 25 γρ
Ανοιχτό, Κατεύθυνση Σοκ: Β1 5 γρ
Κατεύθυνση Σοκ: Α 30 γρ
Κατεύθυνση Σοκ: Β2 15 γρ
Κατεύθυνση Σοκ: C1 25 γρ
Κατεύθυνση Σοκ: C2 25 γρ
Αντοχή σε κραδασμούς:
4g Κλειστή θέση & 2g Ανοιχτή θέση 5 ... 300 Hz
Συμμόρφωση υλικού
Πρότυπο αναφοράς ορυκτών σύγκρουσης (CMRT):
9AKK108467A5658
Δήλωση REACH:
2CMT2021-006202
Πληροφορίες RoHS:
2CMT2021-006277
Κατάσταση RoHS:
Σύμφωνα με την Οδηγία 2011/65/ΕΕ της ΕΕ
Νόμος για τον έλεγχο των τοξικών ουσιών - TSCA:
2CMT2023-006525
WEEE B2C / B2B:
Business To Business
Κατηγορία WEEE:
5. Μικρός εξοπλισμός (χωρίς εξωτερική διάσταση άνω των 50 cm)
Κυκλική τιμή
Οδηγίες για το τέλος της ζωής:
1SBC101080M6801
Οικολογική Διαφάνεια
Περιβαλλοντική Δήλωση Προϊόντος - EPD:
1SBD250584E4000
2TFP200036A1001
Πιστοποιητικά και Δηλώσεις
Πιστοποιητικό ABS:
ABS_20-2060694-PDA
Πιστοποιητικό BV:
BV_2634H24898C0
Πιστοποιητικό CB:
CB_SE-112316
Πιστοποιητικό CCC:
CCC_2010010304445623
Πιστοποιητικό CQC:
CQC2010010304445623
CQC2020010304294316
Δήλωση συμμόρφωσης - CCC:
2020980304001254
2020980304001052
Δήλωση συμμόρφωσης - CE:
1SBD250000U1000
Δήλωση συμμόρφωσης - UKCA:
1SBD250031U1000
Πιστοποιητικό DNV:
DNV_TAE00001AF-4
Πιστοποιητικό ΑΗΚ:
EAC_RU_FRME77B03447
Πιστοποιητικό GOST:
GOST_POCCFR.ME77.B07175.pdf
Πιστοποιητικό KC:
KC_HW02016-15001C
Πιστοποιητικό LR:
LRS_LR23403517TA-02
Πιστοποιητικό RINA:
RINA_ELE240318XG
Πιστοποιητικό RMRS:
RMRS_1802705280
Πιστοποιητικό UL:
UL-US-2150887-5
UL-CA-2142658-5
Κάρτα καταχώρισης UL:
E312527
Πληροφορίες κοντέινερ
Μονάδες επιπέδου 1 πακέτου:
κουτί 1 τεμάχιο
Πλάτος Επίπεδο 1 πακέτου:
87 χλστ
Επίπεδο πακέτου 1 Βάθος / Μήκος:
87 χλστ
Ύψος Επίπεδο 1 πακέτου:
47 χλστ
Μεικτό βάρος πακέτου Επίπεδο 1:
0,35 κιλά
Επίπεδο πακέτου 1 EAN:
3471523114111
Μονάδες επιπέδου 2 πακέτου:
κουτί 21 τεμάχιο
Πλάτος Επίπεδο 2 πακέτου:
250 χλστ
Επίπεδο πακέτου 2 Βάθος / Μήκος:
300 χλστ
Ύψος Επίπεδο 2 πακέτου:
315 χλστ
Μεικτό βάρος πακέτου Επίπεδο 2:
15,75 κιλά
Πακέτο Επίπεδο 3 Μονάδες:
1080 τεμάχιο
Ταξινομήσεις
Κωδικός ταξινόμησης αντικειμένων:
Q
ETIM 4:
EC000066 - Επαφές μαγνήτη, διακόπτης AC
ETIM 5:
EC000066 - Επαφές μαγνήτη, διακόπτης AC
ETIM 6:
EC000066 - Επαφές ισχύος, μεταγωγή AC
ETIM 7:
EC000066 - Επαφές ισχύος, μεταγωγή AC
ETIM 8:
EC000066 - Επαφές ισχύος, μεταγωγή AC
eClass:
V11.0: 27371003
UNSPSC:
39121529
IDEA Granular Category Code (IGCC):
4758 >> Επαφές Iec
E-Number (Φινλανδία):
3706273
E-Number (Σουηδία):
3211376
