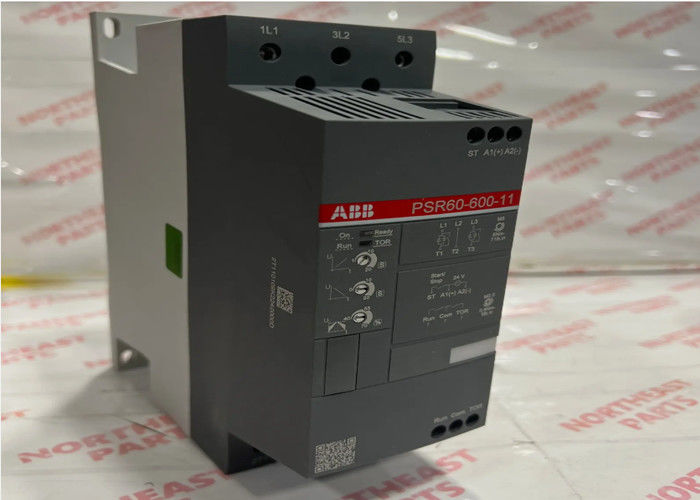

ΑΜΒ PSR60-600-11 1SFA896112R1100 PSR60-600-11 Softstarter - 60 A - 208... 600 V AC

ΑΜΒ PSR60-600-11 1SFA896112R1100 PSR60-600-11 Softstarter - 60 A - 208... 600 V AC


Γενικές πληροφορίες

Παραγγελία

Ελάχιστη ποσότητα παραγγελίας:
1 κομμάτι
Αριθμός δασμολογίου:
85371091

Πιο δημοφιλείς λήψεις

Πίνακας δεδομένων, τεχνικές πληροφορίες:
1SFC132012C0201
Οδηγίες και εγχειρίδια
1SFC132079M9901
CAD διαμετρικό σχέδιο:
2CDC001079B0201
Διάγραμμα καλωδίωσης:
Α/Χ

Μέγεθος

Καθαρό πλάτος του προϊόντος:
180 χιλιοστά
Καθαρό ύψος του προϊόντος:
220 χιλιοστά
Επικαιροποιημένο προϊόν
70 mm
Καθαρό βάρος του προϊόντος:
2.1 kg

Τεχνική

Διορισμένη τάση λειτουργίας:
208... 600 V AC
Ονομαστική τάση τροφοδοσίας ελέγχου (Us):
24 V AC/DC
Ονομαστική τάση κυκλώματος ελέγχου (Uc):
24 V συνεχής
Κανονική συχνότητα (f):
50/60 Hz
Κεντρικό κύκλωμα 50 / 60 Hz
Δυναμικό λειτουργίας - Σύνδεση σε γραμμή (Pe):
(230 V) 15 kW
(400 V) 30 kW
(500 V) 37 kW
Κατηγοριοποιημένο ρεύμα λειτουργίας - σύνδεση σε γραμμή (Ie):
60 Α
Ποσοστό του συντελεστή παροχής υπηρεσιών:
100 %
Προστασία από υπερφόρτωση:
Συνιστώμενη MS495 45... 63
Ενσωματωμένη ηλεκτρονική υπερφόρτωση:
- Όχι, όχι.
Ρυθμίσιμο ονομαστικό ρεύμα κινητήρα:
- Όχι, όχι.
Δυνατότητα εκκίνησης με μέγιστο ονομαστικό ρεύμα Ie:
4xIe για 6s
Ώρα εξέλιξης:
0... 20 δευτερόλεπτα [μονάδα χρόνου]
1... 10 δευτερόλεπτα [μονάδα χρόνου]
Αρχική τάση κατά την εκκίνηση:
40... 70 %
Ειδική ράμπα μείωσης τάσης:
100... 60%
Λειτουργία ορίου ρεύματος:
- Όχι, όχι.
Κλείστε για εσωτερική σύνδεση Δέλτα:
- Όχι, όχι.
Εκτελέστε το σήμα αναμεταδότη:
- Ναι, ναι.
Αναμεταδότης σήματος παράκαμψης:
- Ναι, ναι.
Αναμεταδιδαστήρα σήματος σφάλματος:
- Όχι, όχι.
Αναμεταδιδαστήρα σήματος υπερφόρτωσης:
- Όχι, όχι.
Ενδεικτική ένδειξη ολοκληρωμένης ράμπας εκκίνησης (LED):
Πράσινο
Ενδεικτική ένδειξη σήματος έτοιμη για εκκίνηση / σε κατάσταση αναμονής ON (LED):
Πράσινο
Δείκτης σήματος λειτουργίας R (LED):
Πράσινο
Δείκτης ενδείξεως σήματος προς τα πάνω/κάτω (LED):
Πράσινο
Αριθμός εκκινήσεων ανά ώρα με 3,5*Ie για 7 δευτερόλεπτα 50% σε λειτουργία 50% εκτός λειτουργίας:
10
Επικοινωνία:
ΦημισμένοBusPlug (προαιρετικό)
Στον βαθμό προστασίας:
Διάκριση IP10
Τύπος τερματικού:
Κεντρικό κύκλωμα:
Σύνδεση χωρητικότητας Κεντρικό κύκλωμα:
Σκληρό 1x 6... 95 mm2
Σκληρό 2 x 6... 35 mm2
Σύνδεσμος ελέγχου χωρητικότητας:
1 x 0,75... 2.5
2 x 0,75... 2,5 mm2
Σκληρό 1/2 x 0,75... 2,5 mm2
Σύνδεσμος τροφοδοσίας χωρητικότητας:
Σκληρό 1 x 0,75... 2,5 mm2
Δρόμος σφίξης:
Κύκλος ελέγχου 0,6 N·m
Κεντρικό κύκλωμα 8 N·m
Διάδρομος τροφοδοσίας 0,6 N·m
Κύριο είδος προϊόντος:
PSR60
Λειτουργία:
Ελαφριά εκκίνηση με ράμπα τάσης
Ελαφριά στάση με ράμπα τάσης

Τεχνική UL/CSA

Μέγιστη τάση λειτουργίας UL/CSA:
Κεντρικό κύκλωμα 600 V
Δρόμος σφίξης UL/CSA:
Κύκλωμα ελέγχου 5,3 in·lb
Κεντρικό κύκλωμα 70.8
Διάδρομος τροφοδοσίας 5,3 in·lb

Περιβαλλοντική

Θερμοκρασία αέρα περιβάλλοντος:
Λειτουργία -25... +60 °C
Αποθήκευση -40... +70 °C
Στον βαθμό προστασίας:
Διάκριση IP10

Υλική συμμόρφωση

Τύπος αναφοράς για τα ορυκτά συγκρούσεων (CMRT):
9AKK108467A5658
Δήλωση REACH:
2CMT2022-006481
Πληροφορίες RoHS:
2CMT2022-006500
Κατάσταση RoHS:
Μετά την οδηγία 2011/65/ΕΕ της ΕΕ και την τροποποίηση 2015/863 της 22ας Ιουλίου 2019
Νόμος για τον έλεγχο τοξικών ουσιών - TSCA:
2CMT2023-006524
ΑΗΗΕ B2C / B2B:
Επιχειρήσεις προς Επιχειρήσεις
Κατηγορία ΑΗΗΕ:
5. Μικρός εξοπλισμός (χωρίς εξωτερικές διαστάσεις άνω των 50 cm)

Πιστοποιητικά και δηλώσεις

Πιστοποιητικό CQC:
Άρθρο 1 παράγραφος 1 στοιχείο β)
Δήλωση συμμόρφωσης - CCC:
2020980304001090
Δήλωση συμμόρφωσης - CE:
2CMT004861

Πληροφορίες για το δοχείο

Πακέτο επιπέδου 1 πλάτος:
195 χιλιοστά
Πακέτο επιπέδου 1 βάθος / μήκος:
86 χιλιοστά
Πακέτο επιπέδου 1 Υψόμετρο:
230 χιλιοστά
Πακέτο 1 Ακαθάριστο βάρος:
20,3 kg
Πακέτο επιπέδου 1 EAN:
7320500477236
Μονάδες επιπέδου 1 πακέτου:
κουτί 1 κομμάτι

Κατατάξεις

Κωδικός ταξινόμησης αντικειμένου:
Q
ΕΤΙΜ 7:
EC000640 - Ελαφρύ εκκινητήρα
ΕΤΙΜ 8:
EC000640 - Ελαφρύ εκκινητήρα
ΕΤΙΜ 9:
EC000640 - Ελαφρύ εκκινητήρα
Κλάση eC:
V11.0: 27370907
Ειδικότερα:
39121521
Κωδικός κατηγορίας κόκκων IDEA (IGCC):
4740 >> Ελαφρύ εκκινητήρα

Συσκευές

4 Προϊόντα

Περιγραφή αναγνωριστικού Τύπος Qty Μονάδα Μέτρησης
1SFA896215R1001
Συσκευή σύνδεσης PSR60-MS165
PSR60-MS165
1
κομμάτι
1SFA899002R1072
Διεύρυνση του τερματικού σταθμού PSLW-72
PSLW-72
1
κομμάτι
1SFA896312R1002
Συσκευή συσσωρευτών PS-FBPA Fieldbus
PS-FBPA
1
κομμάτι
1SFA896313R1001
Εναρμόνιση των προδιαγραφών
Ειδικότερα, οι διατάξεις του παρόντος κανονισμού ισχύουν για τα οχήματα με κινητήρα.
1
κομμάτι
