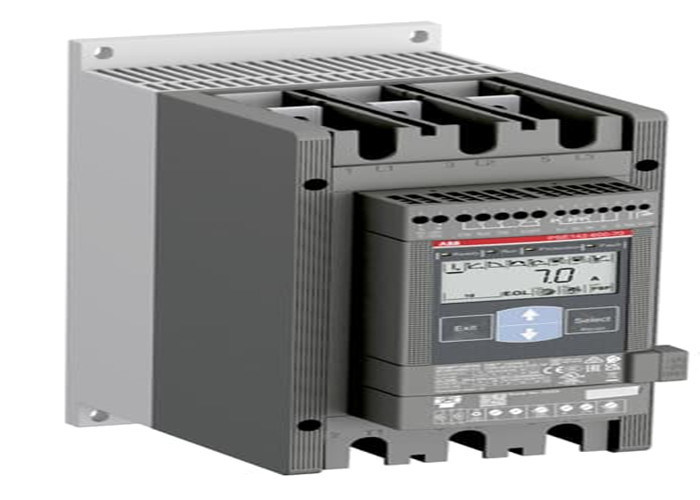

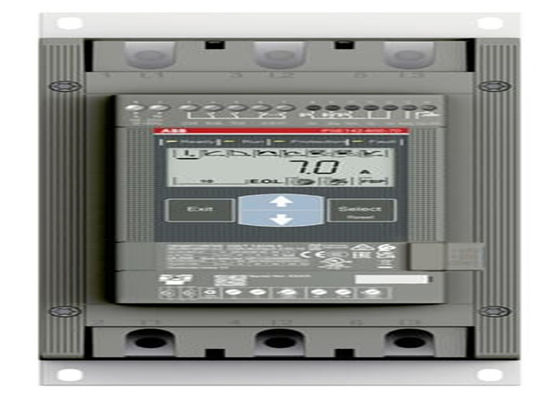

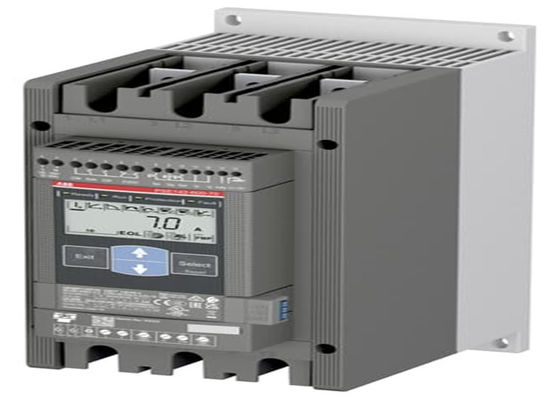

Το ABB PSE142-600-70 1SFA897110R7000 έχει ονομαστικό μέγιστο ρεύμα λειτουργίας 142 A με εύρος τάσης λειτουργίας

Το ABB PSE142-600-70 1SFA897110R7000 έχει ονομαστικό μέγιστο ρεύμα λειτουργίας 142 A με εύρος τάσης λειτουργίας


Γενικές πληροφορίες

Παραγγελία

Ελάχιστη ποσότητα παραγγελίας:
1 κομμάτι
Αριθμός δασμολογίου:
85371091

Πιο δημοφιλείς λήψεις

Πίνακας δεδομένων, τεχνικές πληροφορίες:
1SFC132012C0201
Οδηγίες και εγχειρίδια
1SFC132057M0201
CAD διαμετρικό σχέδιο:
2CDC001079B0201
Διάγραμμα καλωδίωσης:
Α/Χ

Μέγεθος

Καθαρό πλάτος του προϊόντος:
130 χιλιοστά
Καθαρό ύψος του προϊόντος:
295 mm
Επικαιροποιημένο προϊόν
220 χιλιοστά
Καθαρό βάρος του προϊόντος:
40,4 kg

Τεχνική

Διορισμένη τάση λειτουργίας:
208... 600 V AC
Ονομαστική τάση τροφοδοσίας ελέγχου (Us):
100... 250 V AC
Ονομαστική τάση κυκλώματος ελέγχου (Uc):
24 V συνεχής
Κανονική συχνότητα (f):
50/60 Hz
Κεντρικό κύκλωμα 50 / 60 Hz
Δυναμικό λειτουργίας - Σύνδεση σε γραμμή (Pe):
(230 V) 40 kW
(400 V) 75 kW
(500 V) 90 kW
Διορισμένο ρεύμα λειτουργίας - σύνδεση σε γραμμή (Ie):
143 Α
Ποσοστό του συντελεστή παροχής υπηρεσιών:
100 %
Προστασία από υπερφόρτωση:
Ενσωματωμένη ηλεκτρονική προστασία από υπερφόρτωση
Ενσωματωμένη ηλεκτρονική υπερφόρτωση:
- Ναι, ναι.
Ρυθμίσιμο ονομαστικό ρεύμα κινητήρα:
30... 100%
Δυνατότητα εκκίνησης με μέγιστο ονομαστικό ρεύμα Ie:
4xIe για δεκάδες
Ώρα εξέλιξης:
0... 30 δευτερόλεπτα [μονάδα χρόνου]
1... 30 δευτερόλεπτα [μονάδα χρόνου]
Αρχική τάση κατά την εκκίνηση:
30... 70 %
Ειδική ράμπα μείωσης τάσης:
Δεν υπάρχει %
Λειτουργία ορίου ρεύματος:
1.5... 7xIe
Κλείστε για εσωτερική σύνδεση Δέλτα:
- Όχι, όχι.
Εκτελέστε το σήμα αναμεταδότη:
- Ναι, ναι.
Αναμεταδότης σήματος παράκαμψης:
- Ναι, ναι.
Αναμεταδιδαστήρα σήματος σφάλματος:
- Ναι, ναι.
Αναμεταδιδαστήρα σήματος υπερφόρτωσης:
- Ναι, ναι.
Αναλογικές εξόδους:
4...20 mA
Ενδεικτική ένδειξη ολοκληρωμένης ράμπας εκκίνησης (LED):
Πράσινο
Ενδεικτική ένδειξη σήματος έτοιμη για εκκίνηση / σε κατάσταση αναμονής ON (LED):
Πράσινο
Δείκτης σήματος λειτουργίας R (LED):
Πράσινο
Δείκτης ενδείξεως σήματος που ανεβαίνει/κατεβαίνει (LED):
Πράσινο
Προστασία ενδείξεων σήματος (LED):
Κίτρινο
Λάθος ένδειξης σήματος (LED):
Κόκκινο
Αριθμός εκκινήσεων ανά ώρα με 3,5*Ie για 7 δευτερόλεπτα 50% σε λειτουργία 50% εκτός λειτουργίας:
10
Επικοινωνία:
Modbus-RTU
Στον βαθμό προστασίας:
IP00
Τύπος τερματικού:
Κεντρικό κύκλωμα:
Σύνδεση χωρητικότητας Κεντρικό κύκλωμα:
Διάμετρος τρύπας 8,5 mm
Σκληρό 1/2 x 2,5... 70 mm2
Διάμετρος και πάχος 17,5x5 mm
Σύνδεσμος ελέγχου χωρητικότητας:
Σκληρό 1 x 2,5 mm2
Σκληρό 2 x 1,5 mm2
Σύνδεσμος τροφοδοσίας χωρητικότητας:
Σκληρό 1 x 2,5 mm2
Δρόμος σφίξης:
Κύκλος ελέγχου 0,5 N·m
Κεντρικό κύκλωμα 18 N·m
Διάδρομος τροφοδοσίας 0,5 N·m
Κύριο είδος προϊόντος:
PSE142
Λειτουργία:
Ελαφριά εκκίνηση με έλεγχο ροπής
Ελαφριά εκκίνηση με ράμπα τάσης
Ελαφριά στάση με έλεγχο ροπής
Ελαφριά στάση με ράμπα τάσης
Ξεκινήστε.
Ξεκίνηση ακολουθίας
Περιορισμός ρεύματος
Αρχή ανάποδα (εξωτερικοί επαγγελλόμενοι)
Αυτόματη επανεκκίνηση
Ημερολόγιο εκδηλώσεων
Δραστηριότητα προστασίας:
Ηλεκτρονική προστασία από υπερφόρτωση, EOL; Προστασία κλειδωμένου ρότορα; Προστασία υπό φορτίο ρεύματος

Τεχνική UL/CSA

Μέγιστη τάση λειτουργίας UL/CSA:
Κεντρικό κύκλωμα 600 V
Δρόμος σφίξης UL/CSA:
Κύκλωμα ελέγχου 4.4 in·lb
Κεντρικό κύκλωμα 159.3
Διάδρομος τροφοδοσίας 4.4 in·lb

Περιβαλλοντική

Θερμοκρασία αέρα περιβάλλοντος:
Λειτουργία -25... +60 °C
Αποθήκευση -40... +70 °C
Στον βαθμό προστασίας:
IP00

Υλική συμμόρφωση

Τύπος αναφοράς για τα ορυκτά συγκρούσεων (CMRT):
9AKK108467A5658
Δήλωση REACH:
2CMT2022-006481
Πληροφορίες RoHS:
2CMT2022-006500
Κατάσταση RoHS:
Μετά την οδηγία 2011/65/ΕΕ της ΕΕ και την τροποποίηση 2015/863 της 22ας Ιουλίου 2019
Νόμος για τον έλεγχο τοξικών ουσιών - TSCA:
2CMT2023-006524
ΑΗΗΕ B2C / B2B:
Επιχειρήσεις προς Επιχειρήσεις
Κατηγορία ΑΗΗΕ:
5. Μικρός εξοπλισμός (χωρίς εξωτερικές διαστάσεις άνω των 50 cm)

Πιστοποιητικά και δηλώσεις

Πιστοποιητικό CQC:
Άρθρο 4 παράγραφος 1 στοιχείο β)
Δήλωση συμμόρφωσης - CCC:
2020980304001545
Δήλωση συμμόρφωσης - CE:
2CMT2015-005447

Πληροφορίες για το δοχείο

Πακέτο επιπέδου 1 πλάτος:
203 mm
Πακέτο επιπέδου 1 βάθος / μήκος:
282 mm
Πακέτο επιπέδου 1 Υψόμετρο:
363 mm
Πακέτο 1 Ακαθάριστο βάρος:
50,4 kg
Πακέτο επιπέδου 1 EAN:
7320500400685
Μονάδες επιπέδου 1 πακέτου:
κουτί 1 κομμάτι

Κατατάξεις

Κωδικός ταξινόμησης αντικειμένου:
Q
ΕΤΙΜ 7:
EC000640 - Ελαφρύ εκκινητήρα
ΕΤΙΜ 8:
EC000640 - Ελαφρύ εκκινητήρα
ΕΤΙΜ 9:
EC000640 - Ελαφρύ εκκινητήρα
Κλάση eC:
V11.0: 27370907
Ειδικότερα:
39121521
Κωδικός κατηγορίας κόκκων IDEA (IGCC):
4740 >> Ελαφρύ εκκινητήρα
