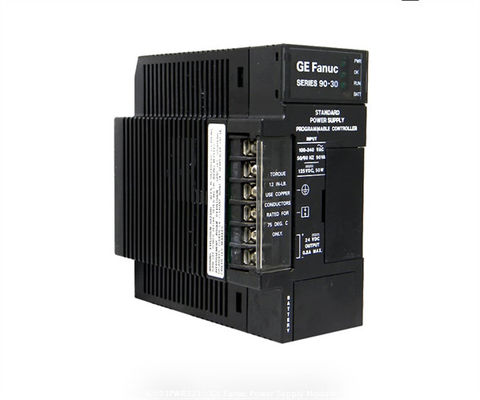

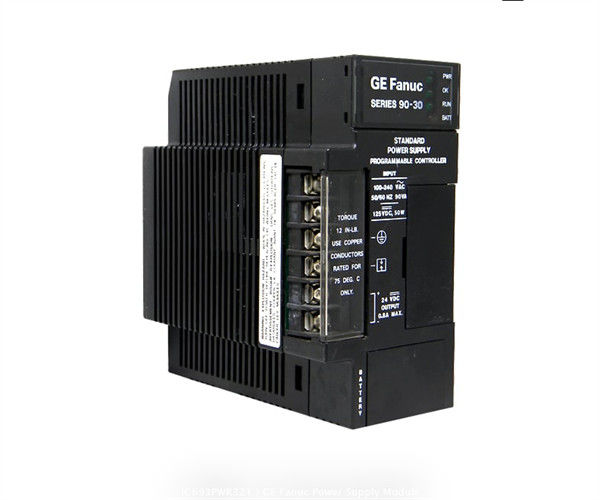

IC693PWR321 GE Fanuc Ενότητα τροφοδοσίας ρεύματος AC/DC

IC693PWR321 GE Fanuc Ενότητα τροφοδοσίας ρεύματος AC/DC

Περιγραφή του προϊόντος IC693PWR321

Το GE Fanuc IC693PWR321 είναι μια τυποποιημένη πηγή ενέργειας.Εκτός από έξοδο +5VDCΤο ένα είναι μια έξοδος ισχύος ρελέ, η οποία χρησιμοποιείται για την τροφοδοσία κυκλωμάτων στις μονάδες αναμετάδοσης εξόδου σειράς 90-30.που χρησιμοποιείται εσωτερικά από ορισμένες μονάδεςΜπορεί επίσης να παρέχει εξωτερική ενέργεια για 24 μονάδες εισόδου VDC.

Ακριβώς όπως και οι μονάδες I/O, αυτή η παροχή ενέργειας είναι εύκολα συμβατή με το σύστημα σειράς 90-30 και λειτουργεί με οποιοδήποτε μοντέλο CPU.Υπάρχει ένα περιοριστικό χαρακτηριστικό στην παροχή ενέργειας που προστατεύει το υλικό από το κλείσιμο της ενέργειας εκτός εάν υπάρχει μια άμεση σύντομηΤο IC693PWR321 έχει έξι τερματικά για τις συνδέσεις των χρηστών.και ικανότητες ανοχής σφαλμάτωνΗ παροχή ενέργειας διαθέτει επίσης προηγμένη διάγνωση καθώς και ενσωματωμένη έξυπνη σύνδεση διακόπτη.

Το GE Fanuc IC693PWR321 είναι μια τυποποιημένη μονάδα ισχύος που αποτελεί μέρος της πλατφόρμας σειράς GE Fanuc 90-30. Η χωρητικότητα φορτίου αυτής της παροχής ισχύος είναι 30 watts,και η ονομαστική τάση εισόδου είναι 100 έως 240 VAC ή 125 VDCΗ χωρητικότητα εξόδου του είναι 15 watt 5VDC, 20 watt 24VDC και 15 watt + 24VDC ρελέ.Παρέχει ενέργεια για την ικανότητα επεξεργασίας των PLC της σειράς Fanuc 90-30Η συσκευή λειτουργεί με ηλεκτρικό ρεύμα και μπορεί να λειτουργήσει με πηγές ισχύος AC και DC.Το εύρος τάσης της πηγής τάσης εισόδου της συσκευής πρέπει να είναι μεταξύ 85 και 264 βολτ AC ή 100 και 300 βολτ DCΠαρέχει διαφορετικές εξόδους τάσης: μια τάση 5V DC και 24V DC που παρέχει ενέργεια στο κύκλωμα και μια απομονωμένη παροχή ενέργειας τάσης 24V DC που μερικές μονάδες χρησιμοποιούν για την παροχή εξωτερικής ενέργειας.Το μέγιστο ρεύμα του είναι 4 αμπερές.Η συσκευή τροφοδοσίας του προγραμματιζόμενου ελεγκτή έχει σταθερή δομή και είναι εξοπλισμένη με μπαταρία.Η μονάδα IC693PWR321 είναι πλήρως συμβατή με κάθε μοντέλο CPUΗ μονάδα ισχύος έχει περάσει την πιστοποίηση CULUS και CE και έχει σχεδιαστεί για να λειτουργεί σε περιβάλλοντα κατηγορίας 1.

Η μονάδα IC693PWR321 διαθέτει λειτουργία περιορισμού ισχύος, η οποία μπορεί να προστατεύει άμεσα το υλικό σε περίπτωση άμεσου βραχυκυκλώματος.Η μονάδα τροφοδοσίας είναι εξοπλισμένη με 6 τερματικά για συνδέσεις χειριστήΤο σύστημα έχει βελτιωμένες διαγνωστικές δυνατότητες που μπορούν να παρακολουθούν όλα τα γεγονότα και τις ενημερώσεις για τους χειριστές.Για επικοινωνία, η μονάδα IC693PWR321 είναι εξοπλισμένη με σειριακή θύρα RS-485. Οι σειριακές θύρες μπορούν να χρησιμοποιηθούν για τη σύνδεση διαφορετικών περιφερειακών συσκευών και CPU / υπολογιστών.IC693PWR321 μπορεί να τροφοδοτείται από πηγές ισχύος εναλλασσόμενης ή συνεχούςΤο εύρος τάσης εισόδου εναλλασσόμενου ρεύματος αυτής της τροφοδοσίας είναι 85-264 VAC, με ονομαστική τιμή 120-240 VAC. Για την τάση τροφοδοσίας συνεχούς ρεύματος, το αποδεκτό εύρος τάσης είναι 100-300 VDC,με ονομαστική τιμή 125 VDCΟι απαιτήσεις ισχύος εισόδου του είναι 90 VA (εισαγωγή AC) και 50W (εισαγωγή DC).Η ικανότητα ισχύος εξόδου του IC693PWR321 περιλαμβάνει μέγιστο 15 W για λειτουργία ρελέ 5 VDC και 24 VDCΗ τάση εξόδου αυτής της πηγής τροφοδοσίας είναι 5,0 VDC έως 5,2 VDC, με ονομαστική τιμή 5,1 VDC.24VDC έως 28VDC για ρελέ 24VDC· 21,5VDC έως 28VDC, που χρησιμοποιείται για την απομόνωση λειτουργίας 24VDC. Διαθέτει προστασία από υπερένταση από 6,4VDC έως 7VDC και προστασία από υπερεύματα από 4A, με μέγιστο χρόνο στάσης 20 χιλιοστά του δευτερολέπτου.

Τεχνικές προδιαγραφές

Οι μονάδες παροχής ενέργειας υψηλής χωρητικότητας της σειράς 90-30 της GE Fanuc IC693PWR απλά συνδέονται όπως και οι μονάδες I/O και θα λειτουργούν με οποιαδήποτε CPU της σειράς 90-30. Each version provides auto-ranging so there is no need to set jumpers for different incoming power levels and they are current limiting so a direct short will shut the power supply down to avoid damage to the hardwareΟι τροφοδοσίες ισχύος της σειράς 90-30 συνδέονται με τις επιδόσεις της CPU για απλή, ασφαλή και ανοχή σφαλμάτων.Η προηγμένη διάγνωση και η ενσωματωμένη έξυπνη συγχώνευση διακόπτη είναι μεταξύ άλλων χαρακτηριστικών ασφαλείας των τροφοδοτήσεων.
