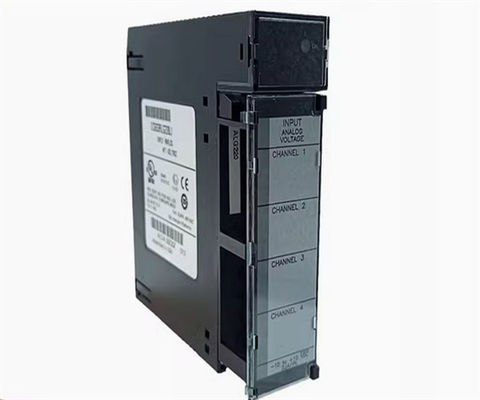

IC693ALG220 Ge Fanuc σειράς ηλεκτροπαραγωγών αναλογική μονάδα εισόδου

Το IC693ALG220 είναι ένα μοντέλο σειράς 90-30 που παλαιότερα κατασκευάζεται από τη GE Fanuc, σήμερα υπό την Emerson Automation.συμβατό με εύρος σήματος εισόδου από - 10 VDC έως + 10 VDCΗ ενότητα αυτή είναι προαιρετικά συμβατή με σήματα 0-20 mA, τα οποία μπορούν να ενεργοποιηθούν εγκαθιστώντας ένα 250 Ω στον συνδετήρα τερματικού χρήστη της ενότητας.Το IC693ALG220 είναι εγκατεστημένο με αναλογικό σε ψηφιακό μετατροπέα (ADC) με ανάλυση μετατροπής 12 bits για είσοδο τάσης· 10 bits για εισροή ρεύματος που μπορεί να αυξηθεί σε 11 bit με τη χρήση αντίστασης ακριβείας.Κάθε κανάλι της μονάδας έχει ατομικό ρυθμό αναβάθμισης 4 ms, ενώ η μονάδα τροφοδοτείται από την παροχή ενέργειας 24VDC που παρέχεται από τον πίνακα ελέγχου PLC.Έχει κατανάλωση ρεύματος 27 mA από το +5V bus στο backplane και 98 mA από το απομονωμένο +24V bus.Είναι τοποθετημένο σε οποιαδήποτε διαθέσιμη θέση I / O της 5 ή 10 θέσης σειράς 90-30 βάση και καταλαμβάνει μια ενιαία θέση του ράφιΤο IC693ALG220 έχει τυπική απόλυτη ακρίβεια +/-10 mV/40 μA ενώ η μέγιστη είναι +/-30 mV/160 μA πάνω από τη θερμοκρασία λειτουργίας.απάντηση του φίλτρου εισόδου 17 Hz, απομόνωση 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής, απόρριψη διασταυρούμενου καναλιού > 80 dB και αντίσταση εισόδου > 9 Megohms σε κατάσταση τάσης και 250 ohms σε κατάσταση ρεύματος.

Η μονάδα IC693ALG220 είναι μια αναλογική μονάδα εισόδου της GE Fanuc, η οποία αποτελεί μέρος της σειράς 90-30.Προέρχεται με 4 είσοδο κανάλιαΚάθε κανάλι μπορεί εύκολα να μετατρέψει ένα αναλογικό σήμα σε ψηφιακό σήμα, σύμφωνα με τις απαιτήσεις της εφαρμογής του χρήστη.η μονάδα εισόδου GE Fanuc IC693ALG220 CAV επιτρέπει στους χρήστες να μετατρέπουν σήματα εισόδου που κυμαίνονται από -10 έως +10 VoltsΗ ταχύτητα μετατροπής για κάθε κανάλι είναι περίπου 1 χιλιοστά του δευτερολέπτου. Έτσι, η ενότητα εισόδου IC693ALG220 παρέχει ρυθμό ενημέρωσης για περίπου 4 χιλιοστά του δευτερολέπτου για κάθε κανάλι κάθε φορά.Το μετατρεπόμενο σήμα έχει ανάλυση 12 bits δυαδικόΗ μονάδα εισόδου GE Fanuc IC693ALG220 είναι εξοπλισμένη με μια περιορισμένη κατάσταση εισόδου ρεύματος, καθώς και ένα jumper σε κάθε κανάλι του χρήστη.Οι χρήστες μπορούν να χρησιμοποιήσουν το jumper για να συνδέσουν μια εσωτερική αντίσταση shunt 250 ohm στο κύκλωμαΟ αντίστοιχος shunt επιτρέπει ένα εύρος εισόδου από -40 έως +40 milliamps.,Η κύρια τροφοδοσία της μονάδας εισόδου GE Fanuc IC693ALG220 CAV είναι μια απομονωμένη τροφοδοσία συνεχούς τάσης +24 Volts,που τροφοδοτείται μέσω τροφοδοσίας PLCΗ τάση αποστέλλεται μέσω ενός ρυθμιστή/μεταστροφέα για να παράγει την απαιτούμενη τάση για να λειτουργήσει η μονάδα IC693ALG220.Η μονάδα εισόδου IC693ALG220 συνοδεύεται από LED που δείχνει στους χρήστες την κατάσταση λειτουργίας της.
