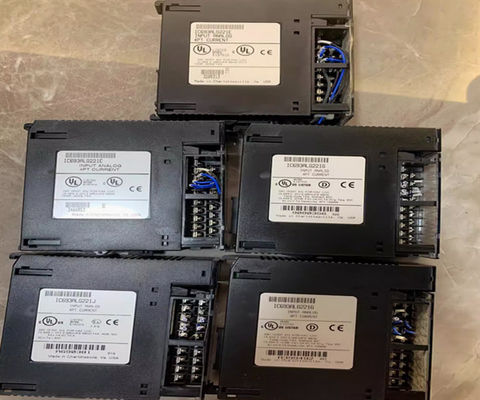

IC693ALG221 GE Fanuc Αναλογική είσοδος, ρεύμα, 4 κανάλια

Περιγραφή προϊόντος IC693ALG221

Το IC693ALG221 είναι μια αναλογική ενότητα εισόδου ρεύματος με τέσσερα κανάλια εισόδου για τον προγραμματιζόμενο λογικό ελεγκτή σειράς 90-30.Τα κανάλια αυτού του ελεγκτή μπορούν να μετατρέψουν ένα αναλογικό σήμα εισόδου σε ψηφιακό σήμα, όπως απαιτείται για την εφαρμογήΔύο περιοχές εισόδου είναι διαθέσιμες με προεπιλογή 4 έως 20 mA με κλιμακωμένα δεδομένα χρήστη, έτσι ώστε 4 mA αντιστοιχεί σε μέτρηση μηδενικού και 20 mA σε 32000.Εάν προστεθεί ένα jumper στην πίνακα τερματικού I/O, το εύρος εισόδου ρυθμίζεται σε 0 έως 20 mA με κλίμακα δεδομένων χρήστη που αντιστοιχεί σε αριθμό 32000 με κάθε αριθμό 800 ίσο με 0,5 mA.ένα για τα κανάλια 1-2 και ένα για τα κανάλια 3-4.

Η ενότητα εισόδου IC693ALG221 επιτρέπει ταχύτητα μετατροπής μισού χιλιοστρόλεπτου για κάθε κανάλι με ρυθμό αναβάθμισης δύο χιλιοστρόλεπτων για οποιοδήποτε από τα προμηθευόμενα κανάλια.Η ταχύτητα ανάλυσης σε ένα μετατροποποιημένο σήμα είναι 12 bits σε οποιοδήποτε από τα επιλεγμένα εύρη. Το ποσοστό των καταχωρίσεων δεδομένων χρήστη AI σε μορφή συμπληρώματος 16 bit 2 ′s. Εάν η τρέχουσα πηγή αντιστραφεί στην είσοδο, η μονάδα θα παράγει μια λέξη δεδομένων που είναι παράλληλη με το χαμηλό άκρο του εύρους.

Η προστασία εισόδου για το IC693ALG221 είναι επαρκής για να λειτουργεί με μειωμένη απόδοση έως 200 V σε κοινές ρυθμίσεις λειτουργίας.Όλες οι συνδέσεις πεδίου απαιτούν μια καλή ποιότητα στρεβλωμένηΗ λειτουργία της τροφοδοσίας τροφοδοσίας παρακολουθείται με δείκτη LED.Η κύρια πηγή ισχύος που είναι ειδική για το IC693ALG221 είναι η +24 VDC τροφοδοτούμενη ισχύς PLC που κατευθύνεται μέσω ενός μετατροπέα για τη μονάδαΤο IC693ALG221 χρησιμοποιεί ενέργεια από την έξοδο +5 VDC για να τροφοδοτήσει το κύκλωμα απομόνωσης.

Το IC693ALG221 είναι μια αναλογική μονάδα εισόδου που αποτελεί μέρος του συστήματος 90-30 Προγραμματισμού Λογικού Ελέγχου (PLC).Η ενότητα αυτή διαθέτει τέσσερα (4) κανάλια εισόδου, λαμβάνοντας σήματα εισόδου 0-20 mA και 4-20 mA από συσκευές και όργανα πεδίου.Η ενότητα αυτή είναι εξοπλισμένη με εσωτερικό μετατροπέα αναλογικού σε ψηφιακό (ADC) που επιτρέπει στον PLC να επεξεργάζεται και να συντελεί περαιτέρω το σήμα για χρήση στο πρόγραμμα χρήστη.

Το IC693ALG221 έχει ανάλυση εισόδου 12 bit, με κάθε εύρος εισόδου να έχει ανάλυση 4 μA (1 LSB = 4 μA) για το εισερχόμενο σήμα 4-20 mA και 5 μA (1 LSB = 5 μA) για το εισερχόμενο σήμα 0-20 mA.Έχει απόλυτη ακρίβεια 0.0,1% πλήρης κλίμακας + 0,1% ανάγνωση με τάση κοινής λειτουργίας 200V. Επιπλέον, η ενότητα αυτή έχει γραμμικότητα < 1 ελάχιστα σημαντικό bit και απόκριση φίλτρου εισόδου 325 Hz.

Τεχνικές προδιαγραφές του IC693ALG221
