PM866AK02 /PM866K02 Ethernet 10 Module ABB Επαναχρησιμοποιημένος επεξεργαστής Ψηφιακές μονάδες μονάδας IO

PM866AK02 /PM866K02 Ethernet 10 Module ABB Επαναχρησιμοποιημένος επεξεργαστής Ψηφιακές μονάδες μονάδας IO

3BSE050199R6

Η πλακέτα του CPU περιέχει τον μικροεπεξεργαστή και τη μνήμη RAM, ένα ρολόι σε πραγματικό χρόνο, δείκτες LED, ένα κουμπί INIT και μια διεπαφή CompactFlash.

Η πλάκα βάσης του ελεγκτή PM866 / PM866A έχει δύο θύρες Ethernet RJ45 (CN1, CN2) για σύνδεση με το δίκτυο ελέγχου και δύο σειριακές θύρες RJ45 (COM3, COM4).Μια από τις σειριακές θύρες (COM3) είναι μια θύρα RS-232C με σήματα ελέγχου μοντέμουΤο ελεγκτικό σύστημα υποστηρίζει την επανεγκατάσταση της CPU για μεγαλύτερη διαθεσιμότητα (CPU, CEX-Bus,επικοινωνιακές διεπαφές και S800 I/O).

Απλές διαδικασίες δέσμευσης / αποδέσμευσης σιδηροτροχιών DIN, χρησιμοποιώντας τον μοναδικό μηχανισμό διαβήσεως και κλειδώματος.Όλες οι πλάκες βάσης παρέχονται με μια μοναδική διεύθυνση Ethernet που παρέχει σε κάθε CPU μια ταυτότητα υλικούΗ διεύθυνση μπορεί να βρεθεί στην ετικέτα διεύθυνσης Ethernet που προσαρτάται στην πλάκα βάσης TP830.

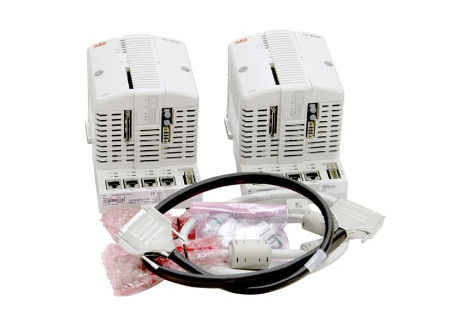

Συσκευή που περιλαμβάνει:
2 τεμάχια PM866A, CPU
2 τεμάχια TP830, πλάτος 115 mm
2 τεμάχια TB807, τερματιστής ModuleBus
1 τεμάχιο TK850, καλώδιο επέκτασης CEX-bus
1 τεμάχιο TK851, καλώδιο RCU-Link
2 μονάδες μπαταρία για υποστήριξη μνήμης (4943013-6) 1 για κάθε CPU

Χαρακτηριστικά και οφέλη

• Πιστοποιημένο από το ISA Secure -Διαβάστε περισσότερα
• Αξιόπιστη και απλή διαδικασία διάγνωσης σφαλμάτων
• Μονωδικότητα, επιτρέποντας τη σταδιακή επέκταση
• Προστασία κλάσης IP20 χωρίς την απαίτηση για περίβλημα
• Ο ελεγκτής μπορεί να ρυθμιστεί με κατασκευαστή ελέγχου 800xA
• Ο ελεγκτής έχει πλήρη πιστοποίηση EMC
• Διαχωρισμένο CEX-Bus χρησιμοποιώντας ένα ζευγάρι BC810 / BC820
• Εργαλεία βασισμένα σε πρότυπα για τη βέλτιστη συνδεσιμότητα επικοινωνίας (Ethernet, PROFIBUS DP κλπ.)
• Ενσωματωμένες περιττές θύρες επικοινωνίας Ethernet

• Γενικές πληροφορίες

  Αριθμός άρθρου	3BSE081637R1 (PM866AK02)
  Απολύσεις	- Ναι, ναι.
  Υψηλή Ακεραιότητα	- Όχι, όχι.
  Συχνότητα ρολογιού	133 MHz
  Απόδοση, 1000 πράξεις Boolean	00,09 ms
  Απόδοση	00,09 ms
  Μνήμη	64 MB
  Διαθέσιμη RAM για εφαρμογή	51.389 MB
  Μνήμη flash για αποθήκευση	- Ναι, ναι.

• Λεπτομερή στοιχεία

  Τύπος επεξεργαστή	MPC866
  Κάντε αλλαγή με το κόκκινο.	Μέγιστο 10 ms
  Αριθμός αιτήσεων ανά διαχειριστή	32
  Αριθμός προγραμμάτων ανά αίτηση	64
  Αριθμός διαγραμμάτων ανά εφαρμογή	128
  Αριθμός εργασιών ανά ελεγκτή	32
  Αριθμός διαφόρων περιόδων κύκλου	32
  Χρόνος κύκλου ανά πρόγραμμα εφαρμογής	Μέχρι 1 ms
  Flash PROM για αποθήκευση firmware	4 MB
  Ηλεκτρική τροφοδοσία	24 V DC (19.2-30 V DC)
  Κατανάλωση ισχύος +24 V typ/max	210 / 360 mA
  Απορρόφηση ισχύος	5.1 W (μέγιστο 8,6 W)
  Εισαγωγή της κατάστασης της περιττής τροφοδοσίας	- Ναι, ναι.
  Ενσωματωμένη μπαταρία εφεδρικής λειτουργίας	Λιθίου, 3,6 V
  Συγχρονισμός ρολογιού	1 ms μεταξύ των ελεγκτών AC 800M με πρωτόκολλο CNCP
  Ακολουθία γεγονότων στον ελεγκτή ανά πελάτη OPC	Μέχρι 3000 εκδηλώσεις
  Εναλλακτική ταχύτητα μετάδοσης 800M στον διακομιστή OPC	36-86 γεγονότα/δευτερόλεπτο, 113-143 μηνύματα δεδομένων/δευτερόλεπτο
  Ενότητες επικοινωνίας στο λεωφορείο CEX	12
  ρεύμα τροφοδοσίας στο λεωφορείο CEX	Μέγιστο 2,4 A
  Συγκροτήματα I/O στο Modulebus με μη κόκκινο.	1 ηλεκτρικό + 7 οπτικό
  Συγκροτήματα I/O στο Modulebus με κόκκινο.	0 ηλεκτρικό + 7 οπτικό
  Δυνατότητα Ε/Υ στο Modulebus	Μαξ 96 (μονό PM866) ή 84 (κόκκινο PM866) μονάδες I/O
  Ταχύτητα σάρωσης μονάδας	0 - 100 ms (πραγματικός χρόνος ανάλογα με τον αριθμό των μονάδων I/O)
  ρεύμα τροφοδοσίας για ηλεκτρικό μοντέλο λεωφορείου	24 V: μέγιστο 1,0 A 5 V: μέγιστο 1,5 A
  Δίαυλοι Ethernet	2
  Διασύνδεση Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, θηλυκό (8-πόλων)
  Πρωτόκολλο δικτύου ελέγχου	MMS (υπηρεσία μηνυμάτων κατασκευής) και IAC (διαδικασία επικοινωνίας μεταξύ εφαρμογών)
  Συνιστώμενη σπονδυλική στήλη του δικτύου ελέγχου	100 Mbit/s Ethernet με διακόπτη
  Σταθερότητα ρολογιού σε πραγματικό χρόνο	100 ppm (περίπου 1 ώρα/έτος)
  Διασύνδεση RS-232C	2 (ένα γενικό, 1 για εργαλείο εξυπηρέτησης)
  Διασύνδεση RS-232C (COM3) (όχι μόνο κόκκινη)	RS-232C, 75-19 200 baud, RJ-45 θηλυκό (8-πολικός), όχι οπτικά απομονωμένο, πλήρης υποστήριξη RTS-CTS
  Διασύνδεση RS-232C (COM4) (όχι μόνο κόκκινη)	RS-232C, 9 600 baud, RJ-45 θηλυκό (8-πόλων), οπτικά απομονωμένο, χωρίς υποστήριξη RTS-CTS

• Περιβάλλον και πιστοποίηση

  Θερμοκρασία, λειτουργία	+5 έως +55 °C (+41 έως +131 °F)
  Θερμοκρασία, Αποθήκευση	-40 έως + 70 °C (-40 έως + 158 °F)
  Αλλαγές θερμοκρασίας	3 °C/λεπτο σύμφωνα με την IEC/EN 61131-2
  Στον βαθμό ρύπανσης	βαθμός 2 σύμφωνα με την IEC/EN 61131-2
  Προστασία από τη διάβρωση	G3 συμμορφούμενο με το ΔΛΠ 71.04
  Σχετική υγρασία	5 έως 95%, μη συμπυκνωτικό
  Εκπεμπόμενος ήχος	< 55 dB (A)
  Δονήσεις	10 < f < 50 Hz: πλάτος 0,0375 mm, 50 < f < 150 Hz: επιτάχυνση 0,5 g, 5 < f < 500 Hz: επιτάχυνση 0,2 g
  Ονομαστική τάση απομόνωσης	500 V α.κ.
  Ηλεκτρική τάση δοκιμής	50 V
  Τάξη προστασίας	IP20 σύμφωνα με το πρότυπο EN 60529, IEC 529
  Υψόμετρο	2000 m σύμφωνα με την IEC/EN 61131-2
  Εκπομπές και ανοσία	EN 61000-6-4, EN 61000-6-2
  Περιβαλλοντικές συνθήκες	Βιομηχανική
  Σημείωση CE	- Ναι, ναι.
  Ηλεκτρική ασφάλεια	Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων με κινητήρα.
  Επικίνδυνη τοποθεσία	UL 60079-15, cULus Τάξη 1, Ζώνη 2, AEx nA IIC T4, ExnA IIC T4Gc X
  Πιστοποιημένο από την ISA Secure	- Ναι, ναι.
  Πιστοποιητικά ναυτικών	DNV-GL (προς το παρόν PM866: ABS, BV, DNV-GL, LR)
  Έγκριση TUV	- Όχι, όχι.
  Συμμόρφωση με το RoHS	EN 50581:2012
  Συμμόρφωση με τα ΑΗΗΕ	Οδηγία 2012/19/ΕΕ

• Μέγεθος

  Διάμετρο	119 χιλιοστά
  Υψόμετρο	186 mm (7,3 ίντσες)
  Βαθμός	135 χιλιοστά
  Βάρος (συμπεριλαμβανομένης της βάσης)	K01 1200 g (2.6 lbs) / K02 2700 g (5.95 lbs)
