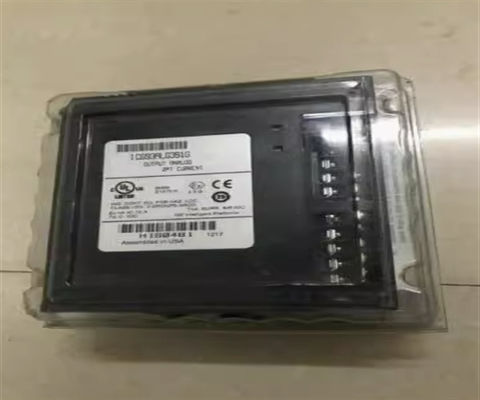

Fanuc IC693ALG391 Ενότητα εξόδου 2 σημεία Αναλογικό ρεύμα 0-20 Amp Max

Περιγραφή του προϊόντος IC693ALG391

Ο IC693ALG391 είναι ένας PLC σειράς 90-30, αναλογική μονάδα εξόδου που παρέχει σήματα εξόδου ρεύματος 0-20 mA / 4-20 mA και σήματα εξόδου τάσης 1-5VDC / 0-5 VDC.Αυτή η μονάδα κατασκευάζεται από την GE Fanuc Automation.Η μονάδα έχει δύο (2) αναλογικά κανάλια εξόδου με ανάλυση 4μA (1 LSB = 4μA); 0 έως 20 mA 5μA (1 LSB = 5μA); 1 έως 5 V 1 mV (1 LSB = 1 mV); 0 έως 5 V 1.25 mV (1 LSB = 1.25 mV) με ισχύ ανάληψης 30 mA από τροφοδοσία +5V και 215 mA από τροφοδοσία +24 VDC από τροφοδοσία ή από τροφοδοσία χρήστη.

Το IC693ALG391 είναι μια μονάδα εξόδου αναλογικού ρεύματος 2 καναλιών για τον προγραμματιζόμενο λογικό ελεγκτή σειράς 90-30.Προσφέρει δύο κανάλια εξόδου με κάθε έξοδο που έχει τη δυνατότητα να μετατρέπει 12 bits δυαδικών (ψηφιακών) δεδομένων σε αναλογική έξοδο για χρήση όπως απαιτείται από πολλές εφαρμογέςΤο IC693ALG391 είναι σε θέση να εκδίδει εξόδους που κυμαίνονται από 0 έως 20 mA. Το μετατρεπόμενο σήμα έχει ανάλυση 12 bit δυαδικών.Κατά τη διάρκεια κάθε διαδικασίας σάρωσηςΤο μητρώο %AQ περιέχει 13 βασικά bits τα οποία αλλάζουν σε ένδειξη μεγέθους από τον PLC και διαβιβάζονται στη μονάδα.Ο μετατροπέας D/A χρησιμοποιεί 12 από τα bits ενώ το δέκατο τρίτο bit (σημείο) χρησιμοποιείται για να ελέγξει αν αρνητικά δεδομένα έχουν προωθηθεί στη μονάδα.

Εάν το IC693ALG391 λαμβάνει αρνητικά δεδομένα, εκπέμπει το χαμηλότερο άκρο του εύρους ρεύματος από 4 mA έως 20 mA. Το λογισμικό τείνει να απορρίπτει οποιαδήποτε τιμή μεγαλύτερη από 32767 εισάγεται στις μονάδες.Το IC693ALG391 δίνει δύο περιοχές εξόδου που είναι 4 και 20 mAΑυτές οι δύο περιοχές εξόδου έχουν καθορισμένες πληροφορίες για τον χρήστη ώστε να είναι βέβαιο ότι ένας αριθμός 0 ισούται με 4 mA και ένας αριθμός 32000 ισούται με 20 mA. Κάθε 1000 προσθήκες ισούται με 0,5 mA.Σε περίπτωση που ο CPU μεταβεί σε λειτουργία STOP ή RESET, κατά τη μέτρηση της ισχύος εξόδου, 4 έως 20 mA, της ισχύος εξόδου, 0 έως 20 mA, η κατάσταση της μονάδας αλλάζει είτε σε προεπιλεγμένη κατάσταση σε 0/4MA είτε σε κατάσταση αναμονής.Η επιλογή της κατάλληλης κατάστασης δημιουργείται με την τοποθέτηση του jumper DEF0/4 στον αποσυναρμολογητέο συνδετήρα της πλακέτας τερματικού σταθμού στην μονάδα.

Κάθε έξοδος αναλογικού ρεύματος 2 καναλιών μπορεί να χρησιμοποιηθεί ως πηγή ρεύματος / λιγότερο ακριβής πηγή τάσης.Το εύρος τάσης εξαρτάται από τη διάταξη του εύρους ισχύος εξόδου και μπορεί να προστεθεί με τη χρήση αντίστασης 250 Ω αντί για πηγή τάσηςΜια απομονωμένη ισχύς +24 VDC που τροφοδοτείται από την τροφοδοσία PLC είναι η κύρια πηγή τροφοδοσίας για το IC693ALG391.Υπάρχουν δύο τερματικά που προσφέρονται στην πλακέτα τερματικού I / O του ενότητας για παροχή από τον χρήστη + 24 βολτΤα τερματικά αυτά είναι σημαντικά, δεδομένου ότι προσφέρουν τροφοδοσία σε αναμονή, ώστε οι εξόδοι να διατηρούν την αξία τους όταν η εσωτερική τροφοδοσία χαθεί και επιλεγεί η κατάσταση αναμονής.

Όταν η εφαρμοζόμενη τάση είναι υψηλότερη από την απομονωμένη +24 VDC που είναι από 21,5 V έως 26,5 V, η παροχή του χρήστη χρησιμοποιείται.μια εσωτερική πηγή τάσης περίπου +24V παράγεται εντός του διαμετρήματος για την εκτέλεση των εξόδων ρεύματος κυκλώματοςΓια να μειωθεί η χωρητικότητα φόρτωσης και θορύβου, οι κινητήρες κύκλου ισχύος είναι κινητήρες τύπου πηγής.Όλα τα πεδία που συνδέονται με τη μονάδα πρέπει να είναι καλωδιωμένα με τη βοήθεια ενός καλού βαθμού καλωδίου στρεβλωμένου και προστατευμένου εργαλείου που συνδέεται με το GNDΗ σύνδεση GND παρέχει πρόσβαση στη βάση που οδηγεί στην μείωση του θορύβου. Τρεις από τις αναλογικές μονάδες παροχής ρεύματος μπορούν να ρυθμιστούν όταν οι προμηθευτές που ορίζεται από τον χρήστη δεν χρησιμοποιούνται για την τροφοδότηση της μονάδας.

Τεχνικές προδιαγραφές του IC693ALG391

Πληροφορίες σχετικά με το IC693ALG391


Ο IC694ALG391 είναι μια αναλογική μονάδα εξόδου που παλαιότερα κατασκευάζονταν από την GE Fanuc Automation, η οποία τώρα έχει εξαγοραστεί από την Emerson Automation.Η ενότητα αυτή είναι μια ενότητα μίας θέσης που διαθέτει δύο (2) αναλογικά κανάλια εξόδου που παράγει σήματα τάσης και ρεύματος όπως 0-20 mA / 4-20 mA και 1-5VDC / 0-5 VDC ηλεκτρικά σήματαΗ ενότητα αυτή διατίθεται με ειδικές ανάλυσεις, ιδίως 4μA (1 LSB = 4μA) σε 4-20 mA, 5μA (1 LSB = 5μA) σε 0-20 mA, 1 mV (1 LSB = 1 mV) σε 1 έως 5 VDC και 1,25 mV (1 LSB = 1,25 mV) σε 0-5 VDC.Η ενότητα αυτή χρησιμοποιείται ειδικότερα για την ενεργοποίηση συσκευών ελέγχου διαμόρφωσης, όπως βαλβίδες ελέγχουΜπορεί επίσης να χρησιμοποιηθεί για την επαναμεταβίβαση σημάτων και τη σύνδεση με μετρητές πάνελ, καταγραφείς δεδομένων και άλλα στοιχεία λήψης.Το IC694ALG391 τοποθετείται σε οποιαδήποτε θέση τοποθέτησης I/O μιας πλακέτας βάσης 5 και 10 slots. Έχει έναν ενιαίο δείκτη κατάστασης Module OK που απεικονίζει τη λειτουργική κατάσταση της μονάδας.Η απόλυτη ακρίβεια της μονάδας είναι 8μA σε θερμοκρασία λειτουργίας 25oC (77oF) όταν έχει ρυθμιστεί για 4 έως 20 mA· 10μA σε 25oC (77oF) για τη διαμόρφωση 0 έως 20 mA· 50 mV σε 25oC (77oF) για λειτουργία 1 έως 5 V και 50 mV σε 25oC (77oF) για λειτουργία 0 έως 5 V.Το IC694ALG391 έχει εσωτερική κατανάλωση ισχύος 30 mA από την τροφοδοσία +5V και 215 mA από την απομονωμένη τροφοδοσία +24 VDC ή πηγή ενέργειας που παρέχεται από τον χρήστη.

Ο IC693ALG391 είναι ένας PLC σειράς 90-30, αναλογική μονάδα εξόδου που παρέχει σήματα εξόδου ρεύματος 0-20 mA / 4-20 mA και σήματα εξόδου τάσης 1-5VDC / 0-5 VDC.Αυτή η μονάδα κατασκευάζεται από την GE Fanuc Automation.Η μονάδα διαθέτει δύο (2) αναλογικά κανάλια εξόδου με ανάλυση 4μA (1 LSB = 4μA) σε 4-20mA· 5μA (1 LSB = 5μA) σε 0 έως 20 mA· 1 mV (1 LSB = 1 mV) σε 1 έως 5 V· 1.25 mV (1 LSB = 1.25 mV) σε ισχύ από 0 έως 5 V, με ροή 30 mA από τροφοδοσία +5 V και 215 mA από τροφοδοσία +24 VDC από τροφοδοσία ή από τροφοδοσία χρήστη.
