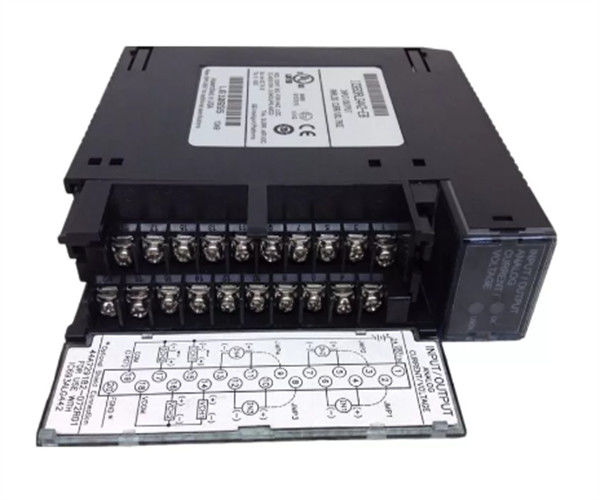

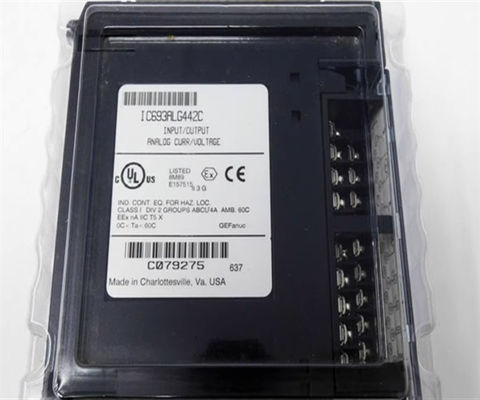

GE-Fanuc IC693ALG442 Ενότητα I/O Αναλογική συνδυασμένη τάση/ρεύμα

Περιγραφή του προϊόντος IC693ALG442

Το GE Fanuc IC693ALG442 είναι μια αναλογική μονάδα I/O των συστημάτων PLC της σειράς 90-30 της GE Fanuc.Η παροχή ενέργειας για αυτή τη μονάδα είναι η τυπική παροχή +5VDC από τον CPU με μέγιστο ρεύμα 95mA και μια εξωτερική παροχή συνδυασμένηΗ εξωτερική παροχή ενέργειας για την ενότητα αυτή έχει τυπική τιμή 24 VDC, αλλά μπορεί να ποικίλει από 20 έως 30 VDC.Η σύνδεση αυτής της μονάδας σε μια βάση ενώ το ρεύμα είναι ενεργοποιημένο είναι επικίνδυνη και μπορεί να βλάψει τα συστατικά του συστήματοςΗ ενότητα αυτή πρέπει να τοποθετείται σε μεταλλικό περίβλημα με εξωτερική καλωδίωση.

Υπάρχουν έξι τύποι μονάδων Ε/Υ για την σειρά 90-30 των PLC της GE Fanuc. Αυτές είναι είτε διακριτές είτε αναλογικές μονάδες.ή έχουν συνδυασμό καναλιών εισόδου και εξόδου. Αυτός ο τύπος μονάδας είναι συνδυασμένη είσοδος/έκδοση. Τα δεδομένα εντός %AI και %AQ καταγράφουν αναλογικές τιμές που χρησιμοποιούνται από τον PLC. Ο αριθμός των μονάδων που μπορούν να εγκατασταθούν σε ένα σύστημα εξαρτάται από το %AI, %AQ,και %I διαθέσιμες αναφορέςΟι αναφορές αυτές είναι διαφορετικές σε κάθε τύπο CPU. Η αναλογική μονάδα I/O GE Fanuc IC693ALG442 παρέχει στον PLC μια σειρά πληροφοριών κατάστασης, συμπεριλαμβανομένης της κατάστασης της μονάδας,ανίχνευση ανοικτού καλωδίου ή υπερφόρτωσης σε κατάσταση εξόδου, πολύ χαμηλή ή υψηλή κατάσταση των καναλιών εισόδου, και κατάσταση της τροφοδοτούμενης ισχύος της μονάδας.

Τεχνικές προδιαγραφές ΟΦ IC693ALG442

Βασικά χαρακτηριστικά του IC693ALG442

• Ανάλογη είσοδος/έξοδος: παρέχει δυνατότητες εισόδου και εξόδου για ευέλικτες εφαρμογές.
• Αριθμός καναλιών: Περιλαμβάνει 4 αναλογικά κανάλια εισόδου και 2 αναλογικά κανάλια εξόδου για ευπροσάρμοστο έλεγχο.
• Συμφωνία σήματος: Υποστηρίζει μια ποικιλία τύπων σήματος ρεύματος και τάσης, γεγονός που αυξάνει τη χρηστικότητα του.
• Παρακολούθηση κατάστασης: Εμφανίζει την κατάσταση της μονάδας, ανιχνεύει προβλήματα ανοικτού καλωδίου, παρακολουθεί την υπερφόρτωση και παρακολουθεί την κατάσταση τροφοδοσίας.
• Συμπίεση σχεδιασμού: εξασφαλίζει εύκολη εγκατάσταση και απρόσκοπτη ενσωμάτωση σε υπάρχοντα συστήματα PLC.

Εκτιμώμενο μέγεθος αποστολής ΟΦ IC693ALG442
Διαστάσεις: 6,0 "x 6,0" x 2,0 "
(15,2 cm x 15,2 cm x 5,1 cm)
Βάρος: 0,4 κιλά
