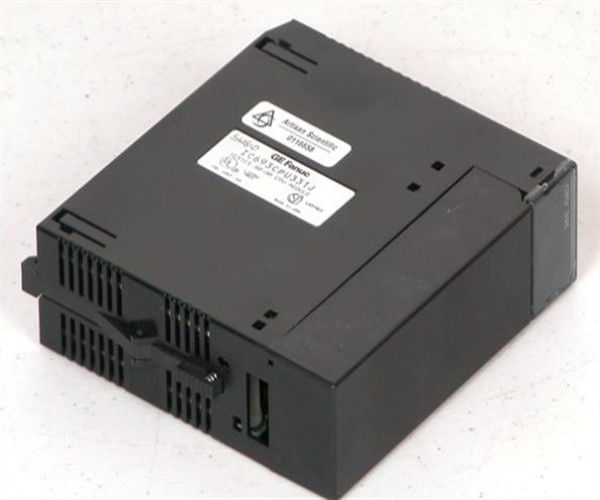

GE-Emerson IC693CPU331 Μοναδική μονάδα επεξεργασίας CPU με ψηφιακά πρωτόκολλα IO και σειρά ASCII Serial

Περιγραφή του προϊόντοςIC693CPU331

Ο IC693CPU331 είναι ένα συστατικό της σειράς 90-30 που κατασκευάζεται από την GE Fanuc.Είναι εγκατεστημένο με έναν επεξεργαστή 80188 με ταχύτητα ρολογιού 10MHz και μέγιστη μνήμη προγράμματος χρήστη 16 KbytesΥποστηρίζει 512 διακριτές εισόδους, 512 διακριτές εξόδους, 128 αναλογικές εισόδους λέξεων και 64 λέξεις αναλογικές εξόδους λέξεων.

Ο IC693CPU331 είναι ένας αρθρωτός CPU που αποτελεί μέρος της σειράς 90-30 PLC της GE Fanuc Automation.Είναι επίσης ικανό να σαρώσει 1K της λογικής του Μπούλ σε 0Αυτή η CPU έχει μνήμη χρήστη 16Kbyte που έχει το μέγεθος να φιλοξενήσει 512 διακριτά εισερχόμενα bits, 512 διακριτά έξοδο bits, 128 λέξεις αναλογικής εισόδου και 64 λέξεις αναλογικών εξόδων.Επιπλέον, αυτή η CPU έχει εσωτερικές δομές μνήμης που αποτελείται από 1280 bits Διακριτή παγκόσμια μνήμη; 1024 bits εσωτερικών περιτυλίξεων; 256 bits προσωρινών περιτυλίξεων; 128 bits αναφορών κατάστασης συστήματος;2048 λέξεις μνήμης μητρώου και 16 λέξεις μητρώων συστήματοςΕπιπλέον, υπάρχουν 680 μονάδες Timers / Counters διαθέσιμες στην CPU και υποστηρίζει εντολές Shift register.η IC693CPU331 υποστηρίζει τη λειτουργία Override και έρχεται με ρολόι που υποστηρίζεται από μπαταρίαΟ προεπιλεγμένος τύπος μνήμης που είναι διαθέσιμος σε αυτή τη CPU είναι ένας τύπος μνήμης τυχαίας πρόσβασης (RAM) και μπορεί επίσης να εγκατασταθεί με προαιρετική EPROM ή EEPROM.είτε με βάση 5 τρύπων είτε 10 τρύπωνΗ μονάδα αυτή αντλεί ρεύμα από το backplane που ανέρχεται σε 350 mA @ 5VDC τάση λεωφορείου.Δεδομένου ότι αυτή η αρθρωτή CPU υποστηρίζει ένα μεγαλύτερο ποσό των I / O, υποστηρίζει την επέκταση I/O με τη χρήση έως τέσσερις (4) βάσεων επέκτασης της βάσης απομακρυσμένης I/O.

Η μονάδα GE Fanuc IC693CPU331 είναι μια μονάδα 10 megahertz CPU για τα συστήματα PLC της σειράς 90-30 της GE.Η θερμοκρασία λειτουργίας για τη μονάδα είναι από 32 έως 140 βαθμούς ΚελσίουΗ μονάδα IC693CPU331 καταλαμβάνει μια μόνο θέση σε μια βάση 5 θέσεων και αντλεί 350 milliamps ρεύματος από το πίσω πλάνο σε τάση εισόδου 5 Volts DC. Ο τυπικός ρυθμός σάρωσης για τη μονάδα είναι 0.4 χιλιοστά του δευτερολέπτου ανά 1K της λογικής του ΜπουλΥπάρχουν 16 λέξεις που διατίθενται για τα μητρώα συστήματος που είναι μόνο για την προβολή πίνακα αναφοράς και δεν μπορούν να αναφερθούν στο λογικό πρόγραμμα χρήστη.Ο συνολικός αριθμός χρονόμετρων και μετρητών που υποστηρίζονται από τη μονάδα IC693CPU331 είναι 680Ο τύπος μνήμης που παρέχεται στην ενότητα για αποθήκευση δεδομένων είναι η RAM και η προαιρετική EPROM ή EEPROM. Η μέγιστη μνήμη προγράμματος χρήστη είναι 16 kilobytes. Ο αριθμός των διακριτών σημείων εισόδου είναι 512.Ο αριθμός των διακριτών σημείων εξόδου είναι 512Η διακριτή παγκόσμια μνήμη είναι 1280 bits. Η μνήμη που κατανέμεται για αναλογικές εισόδους και αναλογικές εξόδους είναι 128 λέξεις και 64 λέξεις, αντίστοιχα.Μια ενσωματωμένη σειριακή θύρα είναι διαθέσιμη στην μονάδα IC693CPU331 και αυτή η θύρα είναι προσβάσιμη μέσω του συνδέσμου PLC τροφοδοσίας. Τα πρωτόκολλα που υποστηρίζονται από την σειριακή θύρα περιλαμβάνουν τα πρωτόκολλα SNP slave και SNPX slave. Απαιτείται ξεχωριστή μονάδα CMM για την υποστήριξη SNP master SNP-X master, CCM και RTU slave.Απαιτείται ξεχωριστή μονάδα PCM για τη βασική υποστήριξη RTUΜια μονάδα AD693CMM301 παρέχει 2 πρόσθετες σειριακές θύρες για τη μονάδα IC693CPU331.Ένας SLP (State Logic Processor) είναι επίσης συμβατός με τη μονάδα IC693CPU331 και μπορεί να χρησιμοποιηθεί για την παροχή ελέγχου πολλαπλών εργασιών.

Το IC693CPU331 είναι μια μονάδα CPU με μία μόνο θέση.Η ενότητα έρχεται με ταχύτητα ρολογιού 10 megahertz και έχει έναν μικροεπεξεργαστή τύπου 80188Επιπλέον, διαθέτει μια ενιαία θύρα για επικοινωνία και έχει 512 διακριτά σημεία I/O: (Εισόδου + Έκδοσης).η μονάδα μπορεί να λειτουργεί σε θερμοκρασία 32 έως 140 βαθμών ΚελσίουΕκτός από αυτό, η μονάδα CPU περιέχει μία μόνο θέση ανά σύστημα για μια βάση πέντε θέσεων.Η μέγιστη μνήμη προγράμματος χρήστη που κατανέμεται σε αυτή τη μονάδα CPU είναι 16K bytesΧρειάζονται 0,4 χιλιοστά δευτερόλεπτα για χίλιες επαφές Boolean να σαρώσουν με τη δυνατότητα βαθμολόγησης σάρωσης.και περιλαμβάνει επίσης ένα ρολόι για μια μπαταρία που υποστηρίζεται. Ο τύπος αποθήκευσης μνήμης που υποστηρίζεται από αυτή τη μονάδα είναι η RAM, και έχει 680 χρονοδιακόπτες. Επιπλέον, η μονάδα διαθέτει ενσωματωμένες θύρες όπως τα πρωτόκολλα SNP / SNP-X slave.θα χρειαστεί μια μονάδα CMM για το SNP/SNP-X master και το CCMΕκτός από αυτό, οι τύποι επικοινωνίας συμβατοί με αυτή τη μονάδα περιλαμβάνουν LAN, Ethernet, FIP, Profibus, GBC, GCM, GCM + και άλλοι.Συνολικά, το μοντέλο διαθέτει τα περισσότερα από τα χρήσιμα εξαρτήματα και λειτουργίες αυτής της γραμμής προϊόντων σε σύγκριση με ορισμένες από τις προηγούμενες εκδόσεις των πλακών βάσης CPU.
