GE Fanuc CPU363 Ψηφιακή μονάδα IO με Modbus/RTU σειριακά πρωτόκολλα

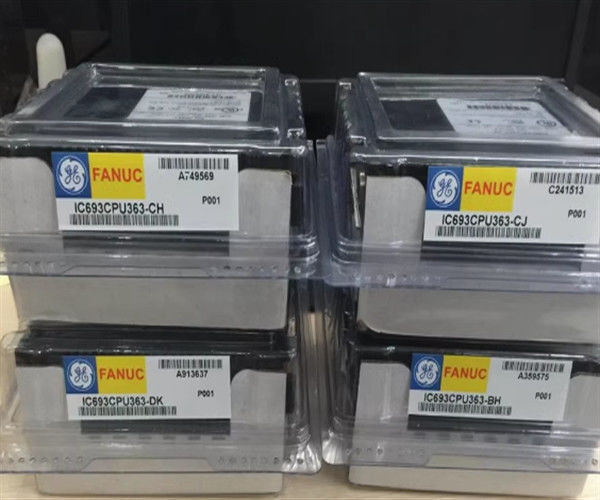

Περιγραφή του προϊόντος IC693CPU363

Το GE Fanuc IC693CPU363 είναι ένα Module των συστημάτων 90-30 PLC της σειράς GE Fanuc.Δίνει στη βάση την ικανότητα σύνδεσης με έως και επτά απομακρυσμένες ή επεκτατικές πλάκες βάσηςΗ ισχύς που απαιτείται για να λειτουργήσει είναι +5VDC και 890mA ρεύμα.η θερμοκρασία του μπορεί να ποικίλει από 0 έως 60 βαθμούς σε λειτουργία περιβάλλοντος.

Το μοντέλο GE Fanuc IC693CPU363 έχει τρεις θύρες. Η πρώτη θύρα υποστηρίζει SNP ή SNPX slave στον συνδετήρα ρεύματος. Οι άλλες δύο θύρες υποστηρίζουν SNP ή SNPX master και slave και RTU slave.Είναι επίσης συμβατό με RTU master και CCM ModulesΗ συνδεσιμότητα παρέχεται επίσης από μια θύρα LAN που υποστηρίζει FIP, Profibus, GBC, GCM και GCM + ενότητες.

Η συνολική μνήμη χρήστη της μονάδας GE Fanuc IC693CPU363 είναι 240 kilobytes και ο τυπικός ρυθμός σάρωσης ενός kilobyte λογικής είναι 0,22 χιλιοστά του δευτερολέπτου.Η διακριτή παγκόσμια μνήμη (% G) της CPU είναι 1280 bits. Οι εσωτερικές περιστροφές (%M) έχουν χώρο 4096 bits και οι εξόδους ή οι προσωρινές περιστροφές (%T) διαθέτουν 256 bits.

Η μνήμη μητρώου (%R) μπορεί να ρυθμιστεί είτε με το Logicmaster είτε με το Control v2.2. Το Logicmaster ρυθμίζει τη μνήμη GE Fanuc IC693CPU363 Module σε 128 αυξήσεις λέξεων έως 16.384 λέξεις.Οι αναλογικές εισροές (% AI) και οι εξόδοι (% Q) μπορούν να ρυθμιστούν ακριβώς όπως η μνήμη μητρώου χρησιμοποιώντας τα ίδια προγράμματαΤο GE Fanuc IC693CPU363 διαθέτει καταχωρητές συστήματος που αποτελούνται από 28 λέξεις.

Η μονάδα CPU GE Fanuc IC693CPU363 κατασκευάζεται ως μέλος της σειράς προϊόντων GE Fanuc 90-30.Αυτή η μονάδα CPU υποστηρίζει τη χρήση του μικροεπεξεργαστή 80386EX, το οποίο προσφέρει όλες τις βασικές λειτουργίες και τις επιλογές ελέγχου σαρώματος, και βοηθά επίσης στην εκτέλεση των μη-Βουλικών λειτουργιών.και 2048 διακριτές εξόδουςΗ μονάδα IC693CPU363 CPU διαθέτει μια διακριτή παγκόσμια μνήμη με βαθμολογία 1280 bits, ενώ οι εσωτερικές περιστροφές έχουν βαθμολογία 4096 bits.Αυτή η ενότητα έχει 128 bits που χρησιμοποιούνται για την αναφορά των διαφορετικών καταστάσεωνΈχει αναλογικές εισόδους, αναλογικές εξόδους και χωρητικότητα μνήμης μητρώου που κυμαίνεται μεταξύ 128 και 32640 λέξεων με την έκδοση ελέγχου,και μια περιοχή από 128 έως 16384 λέξεις με το LogicmasterΤα μητρώα του συστήματος αυτής της μονάδας CPU έχουν 28 λέξεις.

Το μοντέλο CPU της σειράς 90-30 της GE Fanuc IC693CPU363 έρχεται με 3 ενσωματωμένες σειριακές θύρες που είναι προσβάσιμες μέσω του συνδέσμου τροφοδοσίας,και υποστηρίζει επίσης τη χρήση των πρωτοκόλλων SNP και SNPX slaveΥπάρχει ένας 15pin D-type θηλυκός σύνδεσμος μέσω του οποίου μπορεί να προσπελάσει η σειριακή θύρα, και βρίσκεται στην δεξιά μπροστινή πλευρά της μονάδας τροφοδοσίας.Η σειριακή θύρα χρησιμοποιείται για τη σύνδεση του υπολογιστή που τρέχει το λογισμικό προγραμματισμού χειροκίνητης οθόνης GE FanucΗ μονάδα IC693CPU363 CPU μπορεί επίσης να χρησιμοποιηθεί με τις προαιρετικές μονάδες επικοινωνίας Profibus και Ethernet.Συμμορφώνεται με τα πρότυπα CE και CUL.
