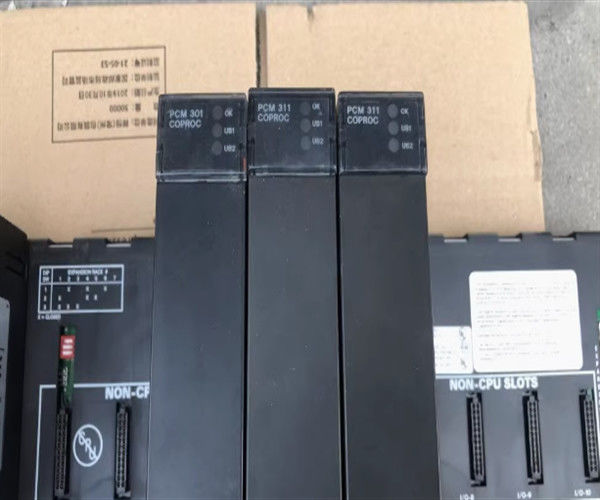

IC693PCM301 GE Fanuc Προγραμματιζόμενη Συμπληρώτρια Μονάδα Σχεδιασμένη για 20 περιττές συσκευές Ε/Υ από απόσταση

Περιγραφή του προϊόντος IC693PCM301

Γενικό: Το IC693PCM301 είναι ένα προγραμματιζόμενο μοντέλο συμπαραγωγού (PCM) που κατασκευάζεται από την GE Fanuc Automation North America, Inc.Πρόκειται για έναν υψηλής απόδοσης μικροεπιστημονικό υπολογιστή που είναι συμβατός με την σειρά 90-30 Modular CPUs (Programmable Logic Controller system)Οι γλώσσες προγραμματισμού που υποστηρίζονται από το IC693PCM301 περιλαμβάνουν τα πρωτόκολλα Modbus RTU, GE Fanuc CCM, MegaBasic και C.Αυτή η έκδοση του PCM έχει συνολική μνήμη 192K και μια μνήμη MegaBasic χρήστη 47K.

Οποιαδήποτε θέση στη βάση του CPU μπορεί να φιλοξενήσει ένα IC693PCM301 με εξαίρεση τη θέση του CPU module 1. Επιπλέον, ένα PCM δεν λειτουργεί εντός των εκτάσεων επέκτασης, απομακρυσμένων ράκων ή του ενσωματωμένου CPU (CPU311, 313,ή 323) ράφι.

Ειδικότερα: Το IC693PCM301 μπορεί να προγραμματιστεί να λειτουργεί ως μία ή δύο ανεξάρτητες θύρες CCM, μια θύρα CCM,και μια εφαρμογή MegaBasic που χρησιμοποιεί μία σειριακή θύρα ή μια εφαρμογή MegaBasic που χρησιμοποιεί μία ή και τις δύο σειριακές θύρεςΟι ενότητες αυτές χρησιμοποιούνται για επικοινωνία με τερματικά προγραμματισμού, CRT, αναγνώστες γραμμικών κώδικων, κλίμακες, εκτυπωτές, συσκευές ASCII, κύριες συσκευές RTU κλπ.

Πύλες: Οι δύο πύλες που είναι διαθέσιμες στο IC693PCM301 έχουν πρόσβαση μέσω κοινής σύνδεσης στο μπροστινό μέρος του μοντέλου.IC693CBL305 Wye καλώδια διαχωρίζουν τις δύο συνδέσεις πόρτων PCM από τον ενιαίο σύνδεσμο στην επιφάνεια προσώπουΗ ενότητα έχει τρία φώτα δείκτη LED. Ενώ ένα αναβοσβήνει για να μεταδώσει την κατάσταση της ενότητας, τα άλλα δύο φώτα LED λειτουργούν για να υποδείξουν δραστηριότητα στις αντίστοιχες θύρες.Η τελευταία ομάδα δεικτών υπόκειται στη διαμόρφωση από τον χρήστη..

Κουμπί επανεκκίνησης: Το κουμπί επανεκκίνησης του IC693PCM301 επιτρέπει στον χρήστη να αλλάζει τη λειτουργία της μονάδας μεταξύ "Run" και "Program".Τα καλώδια IC690CBL701/702/705 παρέχουν άμεση σύνδεση RS-232 μεταξύ PCM και διαφόρων προγραμματιστώνΤα καλώδια αυτά δεν παρέχονται με τις μονάδες PCM.

Μνήμη: Το αντίγραφο ασφαλείας της μνήμης RAM χειρίζεται από μια μπαταρία λιθίου που είναι τοποθετημένη στην εσωτερική πλευρά της επιφάνειας της ενότητας.Η μπαταρία είναι να παραμείνει συνδεδεμένη όσο το πρόγραμμα στη μνήμη RAM είναι να αποθηκευτείΕίναι σκόπιμο να αποσυνδέσετε και να αφαιρέσετε την μπαταρία κατά τη διάρκεια της μακροχρόνιας αποθήκευσης.

Τεχνικές προδιαγραφές του IC693PCM301

The GE Fanuc IC693PCM301 Programmable Coprocessor Module (PCM) is an industrial automation computer manufactured by GE Fanuc as a memory and processing power expansion device for programmable logic controllers from GE Series 90-30Η συνολική χωρητικότητα μνήμης αυτής της μονάδας συμπαραγωγού είναι 192 KB και υπάρχει μια αφιερωμένη μνήμη MegaBasic με χωρητικότητα 47 KB. The GE Fanuc IC693PCM301 Programmable Coprocessor Module can be installed by insertion in any available slot in a Series 90-30 backplane except for the first slot that is specifically designated for the system’s central processing unit or main computer boardΔεν έχει σχεδιαστεί για να λειτουργεί με πρόσθετα ράφια επέκτασης, αλλά μόνο με το κύριο backplane PLC.Η επικοινωνία με σειριακά δίκτυα και συσκευές είναι δυνατή με τη χρήση ενσωματωμένων σειριακών θύρων για τα πρωτόκολλα επικοινωνίας Modbus RTU και GE Fanuc CCM.

Το GE Fanuc IC693PCM301 Programmable Coprocessor Module (PCM) είναι σε θέση να διατηρεί το περιεχόμενο της μνήμης τυχαίας πρόσβασης ασφαλή κατά τη διάρκεια διακοπών ρεύματος με τη βοήθεια μιας εφεδρικής μπαταρίας λιθίου.Είναι δυνατή η επικοινωνία με φορητές συσκευές διαμόρφωσης, αλλά απαιτεί καλώδια σειριακής επικοινωνίας IC690CBL701/702/705 που πωλούνται ξεχωριστά.Η μονάδα προγραμματιζόμενου συμπαραγωγού GE Fanuc IC693PCM301 έχει ονομαστική κατανάλωση ρεύματος 425 milliamps όταν συνδέεται με πηγή 5 Volts DCΈνα από τα πιο αξιοσημείωτα χαρακτηριστικά αυτού του PCM είναι ότι μπορεί να συνδεθεί με σειριακές συσκευές όπως σειριακοί εκτυπωτές, αναγνώστες γραμμικών κώδικων, βιομηχανικές κλίμακες, συσκευές ASCII ή κύριες συσκευές RTU,για να ενσωματωθούν στην πλατφόρμα ελέγχου χρήστηΥπάρχουν διαθέσιμες 2 λειτουργίες χρήστη: η λειτουργία “RUN” για κανονική λειτουργία και η λειτουργία “PROGRAM” όταν πρέπει να γίνουν αλλαγές στη λογική ελέγχου.
